申请日2012.05.28
公开(公告)日2012.09.19
IPC分类号C02F9/02; G05D9/12; C02F9/08
摘要
本发明提供一种小区自动售水机尾水处理装置，包括：控制单元与尾水净化单元;该控制单元与监测尾水净化单元水位的水位控制器电连接;该尾水净化单元包括内设过滤材料的初级过滤池、内设净化材料的二级净化池、储水箱;该初级过滤池、该二级净化池、该储水箱依次连通，在该初级过滤池上设有连接售水机的进水口，在该储水箱上设有取水阀。本发明将自动售水机排出的尾水多级过滤净化，能通过储水箱的取水阀为小区居民提供非饮用水，实现一水多用，避免水资源的浪费。同时，初级过滤池、二级净化池、储水箱设置独立的排水阀方便使用者清洗，而且采用水位控制器与电话自动拨号器方便使用者检测储水箱的水位，便于管理。
权利要求书
1.一种小区自动售水机尾水处理装置，其特征在于，包括：控制单元与尾水净化单元;该控制单元与监测尾水净化单元水位的水位控制器电连接;该尾水净化单元包括内设过滤材料的初级过滤池、内设净化材料的二级净化池、储水箱;该初级过滤池、该二级净化池、该储水箱依次连通，在该初级过滤池上设有连接售水机的进水口，在该储水箱上设有取水阀。
2.根据权利要求1所述的一种小区自动售水机尾水处理装置，其特征在于：所述控制单元还与一电话自动拨号器电连接，该电话自动拨号器与通讯设备通讯连接。
3.根据权利要求1或2所述的一种小区自动售水机尾水处理装置，其特征在于：所述控制单元包括电连接的MCU、稳压器、继电器驱动器、双稳态继电器、信号灯。
4.根据权利要求1所述的一种小区自动售水机尾水处理装置，其特征在于：所述初级过滤池内的过滤材料由依次叠加的多层海绵垫组成。
5.根据权利要求1所述的一种小区自动售水机尾水处理装置，其特征在于：所述二级净化池内的净化材料由活性炭层与碎石层组成。
6.根据权利要求1所述的一种小区自动售水机尾水处理装置，其特征在于：所述初级过滤池、二级净化池、储水箱的底部均设有排水阀。
7.根据权利要求1或6所述的一种小区自动售水机尾水处理装置，其特征在于：所述储水箱上设有溢水管。
8.根据权利要求7所述的一种小区自动售水机尾水处理装置，其特征在于：所述储水箱上的溢水管的孔径不小于初级过滤池上的进水口的孔径。
说明书
一种小区自动售水机尾水处理装置
技术领域
本发明涉及售水机，具体的说是一种小区自动售水机尾水处理装置。
背景技术
随着生活水平的提高，许多居民小区都安装了自动售水机，通过内置的净水设备，为小区居民提供廉价而清洁的水源，但自动售水机给居民们带来方便的同时，却浪费了大量的水资源。这些自动售水机属小型反渗透水处理设备，处理能力一般在每日3立方米左右，产水率一般在30-50%之间。这就意味着3吨自来水才产出约1-1.5吨纯净水，剩余的尾水大多数就地直接排放到下水通道，造成严重浪费。因此，自动售水机的尾水回收势在必行，但尾水的回收还存在着一些难以解决的技术问题，如怎样回收、怎样利用、回收装置水满后如何处理等这些问题都是我们亟待解决的难题。
发明内容
针对以上现有技术的不足与缺陷，本发明的目的在于提供一种小区自动售水机尾水处理装置。
本发明的目的是通过采用以下技术方案来实现的：

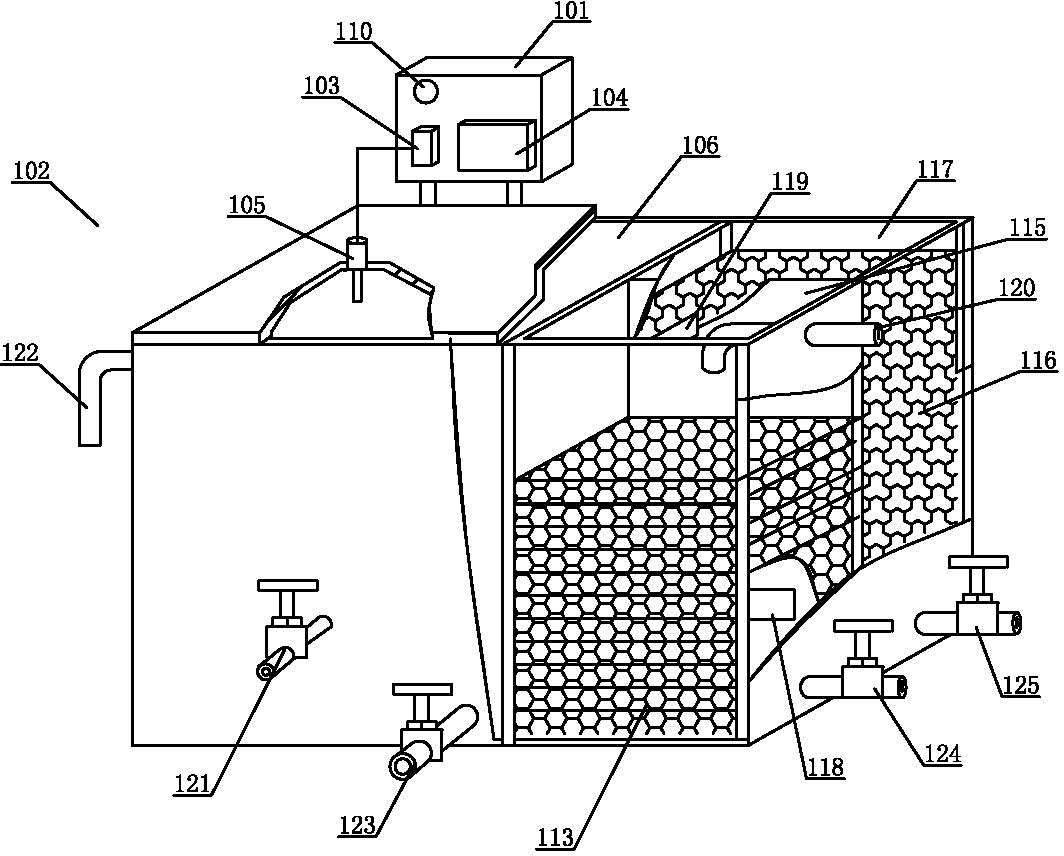

一种小区自动售水机尾水处理装置，包括：控制单元与尾水净化单元;该控制单元与监测尾水净化单元水位的水位控制器电连接;该尾水净化单元包括内设过滤材料的初级过滤池、内设净化材料的二级净化池、储水箱;该初级过滤池、该二级净化池、该储水箱依次连通，在该初级过滤池上设有连接售水机的进水口，在该储水箱上设有取水阀。
作为本发明的优选技术方案，所述控制单元还与一电话自动拨号器电连接，该电话自动拨号器与通讯设备通讯连接。
作为本发明的优选技术方案，所述控制单元包括电连接的MCU、稳压器、继电器驱动器、双稳态继电器、信号灯。
作为本发明的优选技术方案，所述初级过滤池内的过滤材料由依次叠加的多层海绵垫组成。
作为本发明的优选技术方案，所述二级净化池内的净化材料由活性炭层与碎石层组成。
作为本发明的优选技术方案，所述初级过滤池、二级净化池、储水箱的底部均设有排水阀。
作为本发明的优选技术方案，所述储水箱上设有溢水管。
作为本发明的优选技术方案，所述储水箱上的溢水管的孔径不小于初级过滤池上的进水口的孔径。
与现有技术相比，本发明将自动售水机排出的尾水多级过滤净化，能通过储水箱的取水阀为小区居民提供非饮用水，实现一水多用，避免水资源的浪费。同时，初级过滤池、二级净化池、储水箱设置独立的排水阀方便使用者清洗，而且采用水位控制器与电话自动拨号器方便使用者检测储水箱的水位，便于管理。
