申请日2012.05.28
公开(公告)日2013.02.13
IPC分类号E03F1/00; G05B19/05; E03F5/18; E03F5/22
摘要
本实用新型公开了SNR雨水处理利用与景观处理集成控制机，属于水处理技术领域，其结构由蓄水池一号提升泵、二号蓄水池自洁消毒器、清水箱自洁消毒器、一号过滤器、二号过滤器、消毒剂投加装置、混凝剂投加装置，紫外线消毒器、PLC控制器等构成，其中PLC控制器通过RS-485通信网络与人机界面连接，蓄水池一号提升泵、蓄水池二号提升泵分别通过电缆与断路器、接触器、热继电器串联后并联于主电路，一号蓄水池自洁消毒器、二号蓄水池自洁消毒器、清水箱自洁消毒器、一号过滤器、二号过滤器等分别通过电缆与接触器、断路器串联后和主电路并联。本实用新型将景观水处理与雨水处理利用一体化控制处理与利用，占地面积小等优点。
权利要求书
1.SNR雨水处理利用与景观处理集成控制机，其结构主要由蓄水池一号提升泵[1]、蓄水池二号提升泵[2]、一号蓄水池自洁消毒器[3]、二号蓄水池自洁消毒器[4]、清水箱自洁消毒器[5]、一号过滤器[7]、二号过滤器[8]、消毒剂投加装置[9]、混凝剂投加装置[10]，紫外线消毒器[11]、一号中水回用提升泵[12]、二号中水回用提升泵[13]、一号景观水回流井提升泵[14]、二号景观水回流井提升泵[15]、PLC控制器[6]构成，其特征在于：其中PLC控制器[6]通过RS-485通信网络与人机界面[28]连接，蓄水池一号提升泵[1]、蓄水池二号提升泵[2]分别通过电缆与断路器[21]、接触器[22]、热继电器[23]串联后并联于主电路，一号蓄水池自洁消毒器[3]、二号蓄水池自洁消毒器[4]、清水箱自洁消毒器[5]、一号过滤器[7]、二号过滤器[8]、消毒投加装置[9]、混凝剂投加装置[10]、紫外线消毒器[11]分别通过电缆与接触器[22]、断路器[21]串联后和主电路并联，一号景观水回流井提升泵[14]、二号景观水回流井提升泵[15]分别通过电缆与断路器[21]、接触器[22]、热继电器[23]串联后和主电路并联，三相备用电源开关[16]、单相备用电源开关[17]分别通过电缆与热继电器[23]、断路器[21]串联后和主电路并联。

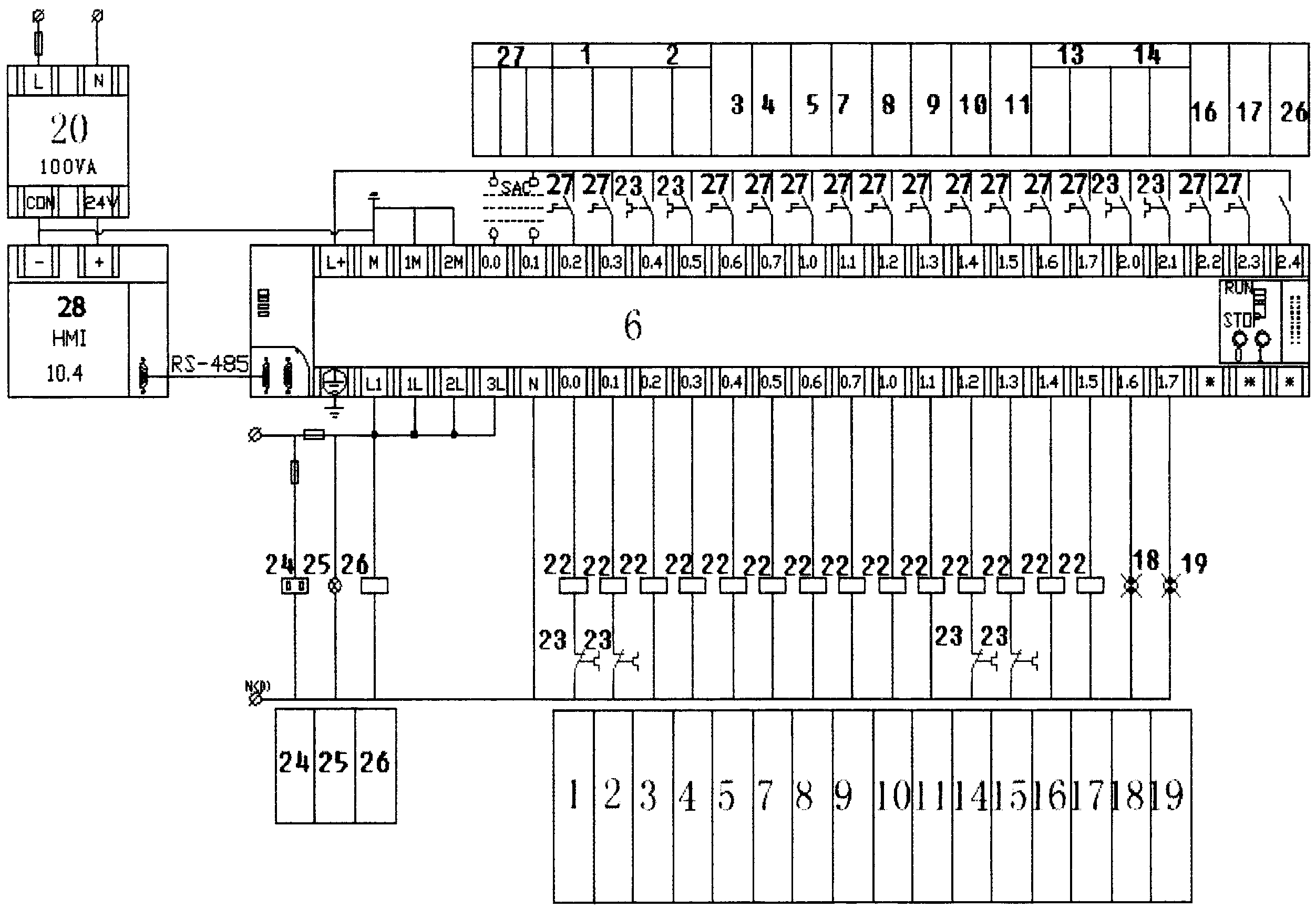

2.如权利要求1所述的SNR雨水处理利用与景观处理集成控制机，其特征在于：所述的PLC控制器[6]，其采用西门子CPU 226CNAC/DC控制器，设置有24输入/16输出，输入端引脚0.2、0.3、0.6、0.7、1.0、1.1、1.2、1.3、1.4、1.5、1.6、1.7、2.2、2.3通过电 缆和转换开关[27]串联后并联于主电路，输入端引脚0.4、0.5、2.0、2.1通过电缆和热继电器[23]串联后并联与主电路，输入端引脚2.4通过电缆与液位继电器[26]串联后并联于主电路，输出端的引脚0.0、0.1、1.6、1.7分别通过电缆与接触器[22]、热继电器[23]串联后通过电缆并联于主电路，引脚0.2、0.3、0.4、0.5、0.6、0.7、1.0、1.1、1.4、1.5分别通过电缆与接触器[22]串联后通过电缆并联于主电路，引脚1.6、1.7分别通过电缆与蓄水池超高报警器[18]、清水池超高报警器[19]串联后并联于主电路，检修插座[24]、电源指示灯[25]、液位继电器[26]并联后与主电路并联，另一端与输出端的引脚L1、1L、2L、3L连接。
3.如权利要求1所述的SNR雨水处理利用与景观处理集成控制机，其特征在于：所述的转换开关[27]，其设置有自动、停止、手动键。
说明书
SNR雨水处理利用与景观处理集成控制机
技术领域
本实用新型涉及到一种集成控制机，尤其涉及到一种SNR雨水处理利用与景观处理集成控制机。
背景技术
近年来，随着城市交通拥堵、城市局部内涝、城市水体污染等类似报道越来越多地出现于各类媒体，“雨水管理”已经成为一个融合生态、环境、社会等多方面内容的建城、治城与管城的复合性问题。城市街道作为雨水径流最重要的发生地、汇集地与排放地，雨水污染物的汇集地、中转地与扩散地，挖掘、发挥街道雨水水量与水质管理的功能，将街道“雨水管理”融合入街道景观建设中具有重要的实际意义。
在自然界，降雨发生过程大体是：一部分雨水被自然植被截留，一部分雨水降落到地表。降落到地表的雨水渗透过土壤部分被土壤与植物根系吸收利用、部分成为补充地下水的水源;最后超过土壤渗透量的雨水形成地表径流顺地势流入附近池塘或河流等水体中。最后，这些雨水再通过水分蒸发和植被蒸腾过程重新返回大气直至进入下一次降雨过程。而在城市建成区，地表被大量街道(包括地表停车场)、建筑等不透水材料覆盖，地表的自然属性被剧烈改变，并且随着城市开发强度的不断增大，城市建成区不透水的灰色面积仍不断增加。地表雨水循环与管理主要通过城市标准化设计的市政雨水管网来完成， 以“快速、工程化排水”为原则，将街道和各种不透水区汇集到街道上的雨水通过雨水管网排入附近水体。
根据美国环境保护署测算，在自然地表，当降雨发生时，只有10%雨量形成地表径流，50%雨量形成下渗;而在城市建成区，同强度降雨发生，雨量的55%形成地表径流、15%形成下渗，地表径流生成量显著增加，雨水自然下渗量显著减少。
由于传统街道路面材料透水性较差，绿地标高高于街道路面标高;同时绿地边缘也由高于街道路面的路牙石(或侧石)封闭，使街道绿地一方面不具有雨水径流接受、容纳与暂存的功能，另一方面绿地形成的雨水径流也以自然排水的方式排到街道路面上，最终使街道绿地主动管理雨水的作用与功能缺失。当降雨发生时，各种雨水径流大量、迅速地汇集到街道上，对城市雨水管网造成巨大的压力，极易造成雨水管网系统迅速过载，雨水排出不畅、城市局部内涝。同时，由于雨水经雨水管网被迅速地排入城市及城市附近的河流等水体中，极易诱发城市水体外溢，河流流域发生洪水等事件。最后，由于雨水降落、汇集到街道过程中，冲刷溶解了大量污染物，使街道雨水径流已经成为城市水体最大的面源污染源之一。面对城市
日益严重的“雨水”问题，美国、德国、日本等发达国家及中国的相关专家学者、政府部门均开始研究、转变雨水管理理念，实施“生态管水、源头治理”，倡导雨水的景观化与资源化利用，让雨水尽可能重新进入自然水循环，利用自然循环管理雨水水量与水质。城市街道作为占城市总面积近1/3的系统，街道雨水管理的新方法、新技术 获得极大的关注，并取得重要成果。
根据自然雨水循环过程，应用不同的雨水花园策略，将街道雨水管理与街道景观建设结合在一起的街道形式。雨水被作为一种生态资源、景观资源加以利用，合理化、最大化地将街道不透水铺装、街道付费绿地区建设成具有雨水管理功能的绿色景观空间，以植物、土壤等自然元素管理雨水，恢复自然界的雨水循环过程。因此，绿色街道具有减缓雨水径流流速、促进雨水自然下渗、补充地下水资源、净化雨水水质，减少城市热岛效应，提供动植物栖息地等生态功能;绿色街道也具有形成优美安全的街道环境、适宜的街道尺度、提升街道活力与吸引力的景观功能。最后，绿色街道还具有减少城市雨水管网建设投资、提升所在区域房产价值等方面的经济功能。
雨水处理利用与景观处理集成控制机，是近年来随着大规模集成电路的高集成化、高速化，而研发出的处理装置，应用于雨水收集设施中，具有高度集成化、可编程控制等特点，能够实现景观水体、雨水收集、水池处理设备集成一体化运行，但是现有技术中的集成控制机，大多为手动控制，设备处理时，需要安排操作人员，实时观察设备处理状态，然后才能控制，且控制机不具备扩容性，在景观处理与雨水处理的优先顺序和处理时间上不可设定，从而限制了雨水景观处理集成控制机的应用范围。
发明内容
为了解决现有技术中的不足，本实用新型提供了一种SNR雨水处理利用与景观处理集成控制机，能够将景观水处理与雨水处理利用一 体化控制处理与利用、实现了一体智能自动化运行、减少了投资与占地，有效了的利用雨水的同时，实现了景观水体水质的保持;并可以根据水质监测仪在线控制、可通过水质要求和动态需求，自动/手动调节水处理运行时间、出水水质等优点。
本实用新型的目的是通过以下技术方案来实现的：
SNR雨水处理利用与景观处理集成控制机，其结构主要由蓄水池一号提升泵、蓄水池二号提升泵、一号蓄水池自洁消毒器、二号蓄水池自洁消毒器、清水箱自洁消毒器、一号过滤器、二号过滤器、消毒剂投加装置、混凝剂投加装置，紫外线消毒器、一号中水回用提升泵、二号中水回用提升泵，一号景观水回流井提升泵、二号景观水回流井提升泵、PLC控制器构成，其中PLC控制器通过RS-485通信网络与人机界面连接，蓄水池一号提升泵、蓄水池二号提升泵分别通过电缆与断路器、接触器、热继电器串联后并联于主电路，一号蓄水池自洁消毒器、二号蓄水池自洁消毒器、清水箱自洁消毒器、一号过滤器、二号过滤器、消毒投加装置、混凝剂投加装置、紫外线消毒器分别通过电缆与接触器、断路器串联后和主电路并联，一号景观水回流井提升泵、二号景观水回流井提升泵分别通过电缆与断路器、接触器、热继电器串联后和主电路并联，三相备用电源开关、单相备用电源开关分别通过电缆与热继电器、断路器串联后和主电路并联。
所述的PLC控制器，其采用西门子CPU 226CN AC/DC控制器，设置有24输入/16输出，输入端引脚0.2、0.3、0.6、0.7、1.0、1.1、1.2、1.3、1.4、1.5、1.6、1.7、2.2、2.3通过电缆和转换开关串 联后并联于主电路，输入端引脚0.4、0.5、2.0、2.1通过电缆和热继电器串联后并联与主电路，输入端引脚2.4通过电缆与液位继电器串联后并联于主电路，输出端的引脚0.0、0.1、1.6、1.7分别通过电缆与接触器、热继电器串联后通过电缆并联于主电路，引脚0.2、0.3、0.4、0.5、0.6、0.7、1.0、1.1、1.4、1.5分别通过电缆与接触器串联后通过电缆并联于主电路，引脚1.6、1.7分别通过电缆与蓄水池超高报警器、清水池超高报警器串联后并联于主电路，检修插座、电源指示灯、液位继电器并联后与主电路并联，另一端与输出端的引脚L1、1L、2L、3L连接。
所述的转换开关，其设置有自动、停止、手动键。
所述的人机界面，其通过电缆和开关电源连接。
本实用新型的工作流程为：自控前首先给一号过滤器，二号过滤器提供电源，让一号过滤器，二号过滤器先工作，确认一号过滤器，二号过滤器进入自控状态，然后手动和自动旋钮转换开关至在“自动”位置，系统通电，控制设备蓄水池一号提升泵，蓄水池二号提升泵备用，一号蓄水池自洁消毒器，二号蓄水池自洁消毒器、一号过滤器、二号过滤器、消毒剂投加装置、混凝剂投加装置、紫外线消毒器工作。
当蓄水池液位到达设定的低位A1时，蓄水池超高报警器发出信号，设备蓄水池一号提升泵、蓄水池二号提升泵、一号蓄水池自洁消毒器、二号蓄水池自洁消毒器、消毒剂投加装置、混凝剂投加装置停止工作;液位到达位置A4时，蓄水池超高报警器报警，当蓄水池液位到达A2时，设备蓄水池一号提升泵、蓄水池二号提升泵备用、一 号蓄水池自洁消毒器、二号蓄水池自洁消毒器、消毒剂投加装置、混凝剂投加装置恢复工作。
清水箱液位到达设定的低位B1时，清水池内清水池超高报警器发出信号，设备清水箱自洁消毒器停止工作;到达高位B3时，设备蓄水池一号提升泵、消毒剂投加装置、混凝剂投加装置停止工作;液位到达位置B4时，清水池内清水池超高报警器报警;清水池液位到达位置B2时，设备蓄水池一号提升泵、清水箱自洁消毒器、消毒剂投加装置、混凝剂投加装置恢复工作。
设备一号过滤器、二号过滤器可手动，设备蓄水池一号提升泵、蓄水池二号提升泵、一号蓄水池自洁消毒器、二号蓄水池自洁消毒器、清水箱自洁消毒器、消毒剂投加装置、混凝剂投加装置、紫外线消毒器手动不起作用，PLC控制器设置48-72小时(可调)，启动一次设备一号景观水回流井提升泵、二号景观水回流井提升泵，运行2-4小时(可调)自动停止，在运行过程中蓄水池液位到达高位A3或景观水池液位达到低位C1时，设备一号景观水回流井提升泵、二号景观水回流井提升泵自动停止;
在整个运行过程中，PLC控制器做出相应的开关动作时，相应的指示灯也做出相应的指示。
手动情况：在手动运行过程中，每个控制设备都可以手动操作;在整个运行过程中，指示灯随PLC控制器设备的开关动作，而做相应的指示。
本实用新型将雨水收集处理和景观水体处理集成控制，一台PLC 控制器可同时控制雨水收集景观水体处理，并可扩容多个处理系统，PLC控制器采用集成编程控制，达到控制系统内设备及系统运行自动化;可手动与自动切换操作，可优先收集雨水处理雨水，同时可设定景观处理与雨水处理的处理优先顺序和处理时间，景观水池可依据水质仪参数信号动态处理，也可手动自动设定时间处理，控制系统内可实现景观水体、雨水收集弃流、水池、处理设备集成自动一体化运行。
由于采用了以上技术方案，与传统的技术相比，本实用新型具有的有益效果如下：
1、将景观水处理与雨水处理利用一体化控制处理与利用;
2、实现了雨水处理利用自动化和景观水处理自动化，同时将雨水处理和景观水处理一体智能自动化运行;
3、减少了投资与占地，解决了传统处理中技术不易控制与处理的难题;
4、有效了的利用雨水的同时，实现了景观水体水质的保持;并可以根据水质监测仪在线控制;
5、可通过水质要求和动态需求，自动/手动调节水处理运行时间、出水水质，有效的保持水体活性。
