申请日2012.05.25
公开(公告)日2013.01.02
IPC分类号E04B1/343; E04H5/02
摘要
一种整体移动式有机废水处理设备操作间结构，解决水处理设备随操作间整体可随车移动或搬运，现场实施对污水进行处理的技术问题，采用的技术方案是，该操作间结构包括：矩形箱体、设备间出入门、办公间出入门和设备间与办公间之间的活动隔断，所述的矩形箱体由活动隔断分割成设备间和办公间，设备间出入门设置在矩形箱体的一端，办公间出入门设置在矩形箱体的另一端，矩形箱体在设备间和办公间分别设置有采光窗，矩形箱体底部铺设有防腐地面层，矩形箱体在设备间位置的侧面上设置有污水进出口和排风扇。有益效果是，可采用标准集装箱改造而成，便于搬运及运输移动，可对发生的污染源进行现场检测和现场处理，大大提高突发污染事件的处理能力，及时阻断污染的扩大。
权利要求书

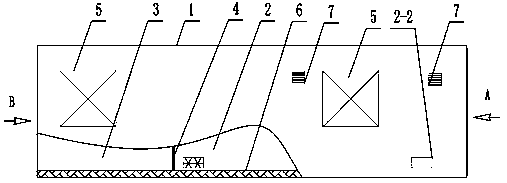

1.整体移动式有机废水处理设备操作间结构，其特征在于：该操作间结构包括：矩形箱体(1)、设备间出入门(2-1)、办公间出入门(3-1)和设备间(2)与办公间(3)之间的活动隔断(4)，所述的矩形箱体(1)由活动隔断(4)分割成设备间(2)和办公间(3)，设备间出入门(2-1)设置在矩形箱体(1)的一端，办公间出入门(3-1)设置在矩形箱体(1)的另一端，矩形箱体(1)在设备间(2)和办公间(3)分别设置有采光窗(5)，矩形箱体(1)底部铺设有防腐地面层(6)，矩形箱体(1)在设备间(2)位置的侧面上设置有污水进出口(2-2)和排风扇(7)。
2.根据权利要求1所述的整体移动式有机废水处理设备操作间结构，其特征在于：所述的设备间出入门(2-1)的尺寸为与矩形箱体(1)端面积相同的双扇门结构。
说明书
整体移动式有机废水处理设备操作间结构
技术领域
本实用新型涉及一种用于安装高浓度难降解有机废水处理设备的可移动设备操作间结构。特别是一种整体移动式有机废水处理设备操作间结构。
背景技术
随着工业迅速发展，废水的种类和数量迅猛增加，对水体的污染也日趋广泛和严重，威胁人类的健康和安全。由于工业废水的成分更复杂，有些还有毒性，工业废水处理比城市污水处理更困难也更重要。高浓度有机废水主要具有以下特点：一是有机物浓度高。COD一般在2 000 mg/L以上，有的甚至高达几万乃至几十万mg/L，相对而言，BOD较低，很多废水BOD与COD的比值小于0.3。 二是成分复杂。含有毒性物质废水中有机物以芳香族化合物和杂环化合物居多，还多含有硫化物、氮化物、重金属和有毒有机物。 三是色度高，有异味。有些废水散发出刺鼻恶臭，给周围环境造成不良影响。 四是具有强酸强碱性。高浓度有机废水的危害:工业产生的超高浓度有机废水中，酸、碱类众多，往往具有强酸或强碱性。一是需氧性危害：由于生物降解作用，高浓度有机废水会使受纳水体缺氧甚至厌氧，多数水生物将死亡，从而产生恶臭，恶化水质和环境。二是感观性污染：高浓度有机废水不但使水体失去使用价值，更严重影响水体附近人民的正常生活。三是致毒性危害：超高浓度有机废水中含有大量有毒有机物，会在水体、土壤等自然环境中不断累积、储存，最后进入人体，危害人体健康。高浓度有机废水处理方法氧化-吸附法。
本整体移动式有机废水处理设备操作间中的设备处理高浓度有机废水主要处理方法是高浓度废水稀释后用煤粉进行初步混凝、吸附处理，然后用Fenton试剂催化氧化和酸性凝聚，再用煤粉混凝、吸附。经此法处理的废水，色度和COD可分别去除100%、90%，具有较好的处理效果。吸附后的煤粉用于燃烧，无二次污染，比使用活性炭作吸附剂更经济。
由于近些年高浓度有机废水污染突发事件频繁，使得其格外受到重视。此类高浓度有机废水不适合与其它生活污水，市政管网污水一起处理，需单独用一些强氧化的化学水处理设备进行处理。配合高浓度污水处理设备，需要为其搭建一个利于设备运行的操作间或操作平台。
现有技术中，设备运行的操作间或操作平台一般为固定建筑物，即为污水处理搭建房屋。固定建筑物高浓度废水处理操作间虽然结构稳定，但是其成本高，建造时间长，应急性不强。另外我们可以多见的是彩钢型废水操作间，即人们俗称的活动板房。此类用于作为废水操作间，虽然价格便宜，搭建快，但是其不具有活动性和移动性。
[0006] 实用新型内容
为实现流动性应急情况下对污水进行处理，本实用新型公开一种整体移动式有机废水处理设备操作间结构，水处理设备随操作间整体可随车移动或搬运，现场实施对污水进行处理。
本实用新型实现发明目的采用的技术方案是，该操作间结构包括：矩形箱体、设备间出入门、办公间出入门和设备间与办公间之间的活动隔断，所述的矩形箱体由活动隔断分割成设备间和办公间，设备间出入门设置在矩形箱体的一端，办公间出入门设置在矩形箱体的另一端，矩形箱体在设备间和办公间分别设置有采光窗，矩形箱体底部铺设有防腐地面层，矩形箱体在设备间位置的侧面上设置有污水进出口和排风扇。
本实用新型的有益效果是，该操作间可采用标准集装箱改造而成，便于搬运及运输移动，可对发生的污染源进行现场检测和现场处理，处理及时反应速度快，大大提高突发污染事件的处理能力，及时阻断污染的扩大。
下面结合附图对本实用新型进行详细描述。
