申请日2012.05.24
公开(公告)日2012.10.03
IPC分类号C02F101/14; C02F9/02
摘要
本发明公开了一种组合式除氟水处理设备，包括进水管、介质过滤器、除氟过滤器和出水管，还包括除氟药液桶和加药泵，进水管与介质过滤器之间连通有PAC除氟药液桶，进水管与PAC除氟药液桶之间设有加药泵，所述的进水管通过阀门a连接介质过滤器的进水口，介质过滤器的出水口通过阀门g和阀门c连接至除氟过滤器的进水口，除氟过滤器的出水口通过阀门e与出水管连接。本发明在传统除氟过滤器前增加了除氟药液桶，普通情况下使用除氟过滤器来去除水中的氟离子，一旦水中的氟离子浓度过高或过低，通过加药泵控制除氟药液量，从而精确控制水中的氟离子含量始终在标准值范围内，既能延长滤料更换周期，增加了设备的使用寿命，又有益于人体健康。
权利要求书

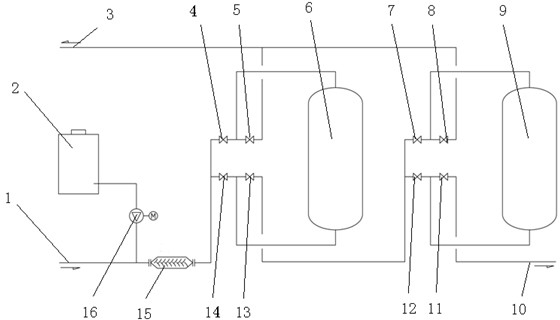

1. 一种组合式除氟水处理设备，包括进水管(1)、介质过滤器(6)、除氟过滤器(9)和出水管(10)，其特征在于，还包括除氟药液桶(2)和加药泵(16)，进水管(1)与介质过滤器(6)之间连通有PAC除氟药液桶(2)，进水管(1)与PAC除氟药液桶(2)之间设有加药泵(16)，所述的进水管(1)通过阀门a(4)连接介质过滤器(6)的进水口，介质过滤器(6)的出水口通过阀门g(13)和阀门c(7)连接至除氟过滤器(9)的进水口，除氟过滤器(9)的出水口通过阀门e(11)与出水管(10)连接。
2. 根据权利要求1所述的一种组合式除氟水处理设备，其特征在于，所述的介质过滤器(6)设有反冲洗管路，介质过滤器(6)出水口通过阀门h(14)与进水管(1)连接，介质过滤器(6)进水口通过阀门b(5)与废水管(3)连接。
3. 根据权利要求1或2所述的一种组合式除氟水处理设备，其特征在于，所述的除氟过滤器(9)设有反冲洗管路，除氟过滤器(9)出水口通过阀门f(12)和阀门g(13)连接，除氟过滤器(9)进水口通过阀门d(8)与废水管(3)连接。
4. 根据权利要求1所述的一种组合式除氟水处理设备，其特征在于，所述的除氟药液桶(2)和介质过滤器(6)之间设置有管道混合器(15)。
5. 根据权利要求1所述的一种组合式除氟水处理设备，其特征在于，所述的除氟药液桶(2)中为PAC药液。
6. 根据权利要求1所述的一种组合式除氟水处理设备，其特征在于，所述的除氟过滤器(9)为HAP-F除氟过滤器。
说明书
一种组合式除氟水处理设备
技术领域
本发明涉及一种饮用水处理设备，具体是一种组合式除氟水处理设备。
背景技术
氟广泛存在于自然水体中，人体各组织中都含有氟，但主要积聚在牙齿和骨筋中。适当的氟是人体所必需的，过量的氟对人体有危害，氟化钠对人的致死量为6—12克，饮用水含2.4—5 mg/L则可出现氟骨症。 我国规定饮用水中氟浓度小于1.0 mg/L，而饮用水中含氟的适宜浓度为0.5~1.0mg/L。
根据市场调研及掌握资料分析，目前全国除上海市外，其它地区均不同程度不同类型地存在饮用水含氟量超标问题。最严重的省份为山西省及内蒙古地区。饮用水高氟区主要分布在长白山区、辽东山地、松辽平原中部、黄淮海平原中部、山西省中部盆地、内蒙古高原、西北内陆盆地冲洪段倾斜平原前缘地区、东南丘陵温泉分布区及西藏南部温泉地区。一般大于5mg/l，最高达35mg/l。涉及29个省市的1182个县(市)，人口近2亿。其中饮水型超标为主要类型，约占990个县(市)。
长期饮用高氟水对身体危害很大，将造成骨质疏松、骨变形，甚至瘫痪，丧失劳动能力。
目前，国内外的饮用水除氟方法主要有吸附法、电渗析法、反渗透法和电凝聚法，其中，吸附过滤法应用最广，适用于饮用水的处理。当前，我国研制、生产的吸附型除氟材料品种较多，例如PAC药液、HAP-F，活性氧化铝等，但单纯使用一种过滤器，处理后水中的氟离子含量不能精确控制，一旦水中的氟离子含量超过标准值，说明滤料的吸附力不够，需要及时更换滤料，使水中的氟离子含量降低至标准值以下，这种设备滤料更换频繁，使用上颇受限制。而新换滤料又有可能使水中含氟量过低，对人体健康也没有好处。因此研制一种可以精确控制处理后水中氟离子含量的吸附型除氟水处理设备非常有必要。
发明内容
针对上述现有技术存在的问题，本发明提供一种组合式除氟水处理设备，可以精确控制处理后水中氟离子含量，延长滤料更换周期，有益于人体健康。
为了实现上述目的，本发明采用的技术方案是：一种组合式除氟水处理设备，包括进水管、介质过滤器、除氟过滤器和出水管，还包括除氟药液桶和加药泵，进水管与介质过滤器之间连通有PAC除氟药液桶，进水管与PAC除氟药液桶之间设有加药泵，所述的进水管通过阀门a连接介质过滤器的进水口，介质过滤器的出水口通过阀门g和阀门c连接至除氟过滤器的进水口，除氟过滤器的出水口通过阀门e与出水管连接。
作为优选，介质过滤器设有反冲洗管路，介质过滤器出水口通过阀门h与进水管连接，介质过滤器进水口通过阀门b与废水管连接。
作为优选，除氟过滤器设有反冲洗管路，除氟过滤器出水口通过阀门f和阀门g连接，除氟过滤器进水口通过阀门d与废水管连接。
作为优选，除氟药液桶和介质过滤器之间设置有管道混合器。
作为优选，除氟药液桶中为PAC药液。
作为优选，除氟过滤器为HAP-F除氟过滤器。
本发明在传统除氟过滤器前增加了除氟药液桶，普通情况下使用除氟过滤器来去除水中的氟离子，一旦水中的氟离子浓度过高，通过加药泵增加药量，可以降低水中氟离子的含量，当水中的氟离子浓度过低，通过加药泵减少药量，可以增加水中氟离子的含量。综上，通过加药泵控制除氟药液量，从而精确控制水中的氟离子含量始终在标准值范围内，既能延长滤料更换周期，增加了设备的使用寿命，又有益于人体健康。
