申请日2012.06.26
公开(公告)日2014.01.15
IPC分类号B01D29/82; B01D29/27
摘要

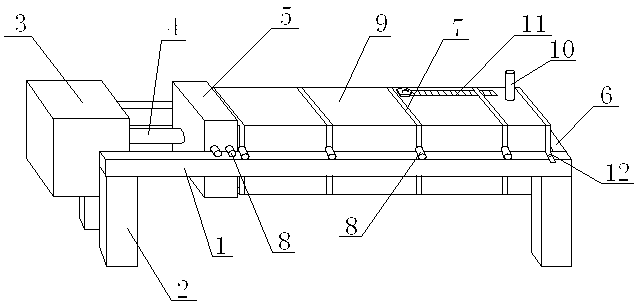

本发明公开了用于除去污泥的低功耗低噪音分离装置，包括两根相互平行的横杆(1)以及支撑两根横杆(1)的四根立柱(2)，两根横杆(1)的一端固定有气缸(3)，气缸(3)的活塞杆(4)的前端固定有顶板(5)，顶板(5)的两侧各设有至少一个辊筒(8)，两根横杆(1)的另一端通过横板(4)固定连接，两根横杆(1)之间设有若干个支架(7)，支架(7)内设有滤袋(9)，最靠近横板(6)的支架(7)通过螺栓(12)固定在横杆(1)上，其余每个支架(7)的两侧设有辊筒(8)。本发明采用上述结构，能避免气缸在推进过程中产生较大的摩擦，防止产生较大噪音，并且还能降低气缸的能耗，保证工作效率。
权利要求书
1.用于除去污泥的低功耗低噪音分离装置，其特征在于：包括两根相互平行的横杆(1)以及支撑两根横杆(1)的四根立柱(2)，两根横杆(1)的一端固定有气缸(3)，气缸(3)的活塞杆(4)的前端固定有顶板(5)，所述顶板(5)的两侧各设有至少一个辊筒(8)，且辊筒(8)垂直于顶板(5)，两根横杆(1)的另一端通过横板(4)固定连接，所述两根横杆(1)之间设有若干个支架(7)，支架(7)内设有滤袋(9)，所述滤袋(9)上设有进水管(10)和排出口，排出口处设有拉链(11)，所述最靠近横板(6)的支架(7)通过螺栓(12)固定在横杆(1)上，其余每个支架(7)的两侧设有辊筒(8)，所述辊筒(8)的长度等于或大于横杆(1)的宽度，支架(7)通过辊筒(8)卡在两根横杆(1)之间，所述最靠近顶板(5)的支架(7)与顶板(5)固定连接。
2.根据权利要求1所述的用于除去污泥的低功耗低噪音分离装置，其特征在于：所述顶板(5)的两侧各设有两个并排的辊筒(8)，且两个辊筒(8)位于顶板(5)两侧的中部。
3.根据权利要求1所述的用于除去污泥的低功耗低噪音分离装置，其特征在于：所述支架(7)的形状为方形，支架(7)所在的平面与横杆(1)垂直。
4.根据权利要求1所述的用于除去污泥的低功耗低噪音分离装置，其特征在于：所述滤袋(9)上的排出口的长度为滤袋(9)的长度的1/3~1/2。
5.根据权利要求1所述的用于除去污泥的低功耗低噪音分离装置，其特征在于：所述横板(4)与两根横杆(1)垂直。
说明书
用于除去污泥的低功耗低噪音分离装置
技术领域
本发明涉及废水处理领域，具体是用于除去污泥的低功耗低噪音分离装置。
背景技术
在工业生产或生活中，不可避免地会产生很多废水，这些废水中通常还有一些有害的物质，如果不加以处理而直接排放，就会对周围的环境产生不利的影响。因此，从保护环境的角度出发，废水在外排以前必须要经过处理。废水处理主要是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源的目的。在废水处理中，预处理通常采用物理处理法，拿高浓度有机废水来说，采用物理处理法中的微电解技术能大幅度降低cod和色度，提高废水的可生化性。化学处理法主要是通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质。生物处理法是通过微生物的代谢作用，使废水中呈溶液、胶体以及微细悬浮状态的有机污染物，转化为稳定、无害的物质。
在废水处理过程中，有一道环节是要将废水中的污泥去除掉，以得到较为澄清的水，由于水和污泥的分子大小不同，一般采用过滤的方式除去污泥，而一般的自然过滤由于压力较低，只有一部分水能顺利地从滤膜通过，过滤效果往往不佳，水和污泥不能有效地分离开，因此，需要施加外部的压力。一般采用推进装置将滤水装置压缩，使水能顺利通过滤水装置，但是在这个过程中会有两个问题，一是推进装置的效率往往较低，同时还容易产生污染物，比如液压推进装置;二是推进过程中摩擦较大，不仅增加了气缸的能耗，还会产生较大的噪音。
发明内容
本发明提供了用于除去污泥的低功耗低噪音分离装置，解决了以往水和污泥的分离过程中，推进装置的效率较低，容易产生污染物，同时，推进过程中摩擦较大，不仅增加气缸的能耗，还会产生较大噪音的问题。
本发明为解决技术问题主要通过以下技术方案实现：用于除去污泥的低功耗低噪音分离装置，包括两根相互平行的横杆以及支撑两根横杆的四根立柱，两根横杆的一端固定有气缸，气缸的活塞杆的前端固定有顶板，所述顶板的两侧各设有至少一个辊筒，且辊筒垂直于顶板，两根横杆的另一端通过横板固定连接，所述两根横杆之间设有若干个支架，支架内设有滤袋，所述滤袋上设有进水管和排出口，排出口处设有拉链，所述最靠近横板的支架通过螺栓固定在横杆上，其余每个支架的两侧设有辊筒，所述辊筒的长度等于或大于横杆的宽度，支架通过辊筒卡在两根横杆之间，所述最靠近顶板的支架与顶板固定连接。
所述顶板的两侧各设有两个并排的辊筒，且两个辊筒位于顶板两侧的中部。
所述支架的形状为方形，支架所在的平面与横杆垂直。
所述滤袋上的排出口的长度为滤袋的长度的1/3~1/2。
所述横板与两根横杆垂直。
本发明与现有技术相比具有以下优点和有益效果：
(1)本发明在顶板和支架上设置辊筒，首先减小了气缸在竖直方向上的拉力，使活塞杆能更好、更平稳地对顶板作用，其次用辊筒的与横杆之间的滚动摩擦取代支架与横杆之间的直接摩擦，减少了支架与横杆之间的摩擦，同时还避免了产生较大的噪音。
(2)本发明的滤袋上的排出口设计成拉链的形式，当完成水和污泥的分离后，只需要将滤袋从支架上取下，然后打开拉链将污泥倒出即可，整个操作简单，效率高。
(3)本发明采用气缸作为动力装置，气缸的压缩和拉伸速度快，不仅有利于提高工作效率，同时噪音也相对较小，不会产生污染物，对环境不造成影响。
