申请日2012.05.18
公开(公告)日2012.12.05
IPC分类号C02F101/20; C02F9/04
摘要
本实用新型公开一种重金属废水成套处理设备，该设备的进水口在pH调节槽上部，pH调节槽与重金属捕捉剂反应槽的连接口在下部，重金属捕捉剂反应槽与重金属沉淀槽的连接口在上部，重金属沉淀槽经布水管与斜板沉淀池连接，斜板沉淀池的上部设有同向斜板，下部设有漏斗形排泥室，斜板沉淀池另一侧设置pH中和槽、稳流槽、逆流连续砂滤器，斜板沉淀池与pH中和槽之间、pH中和槽与稳流槽之间均设有溢流口，逆流连续砂滤器的进水管与稳流槽连接。本实用新型针对分散废水、临时排放废水处理，将成套设备设置在集装箱内，并与现有标准卡车相配套，便于流动作业以及集中管理。该重金属废水成套处理设备结构设计紧凑，占地面积小，操作简便，可控性强。
权利要求书
1.重金属废水成套处理设备，其特征在于：该设备集成有依次连通的pH 调节槽、重金属捕捉剂反应槽、重金属沉淀槽、斜板沉淀池、pH中和 槽、稳流槽、连续逆流砂滤器以及药剂贮存罐、配电控制区;废水进 水口设在pH调节槽的上部，pH调节槽与重金属捕捉剂反应槽之间的连 接口设在下部，重金属捕捉剂反应槽与重金属沉淀槽之间的连接口设 在上部，形成折流方式;重金属沉淀槽通过布水管与斜板沉淀池连接 ，斜板沉淀池的上部设有多个并排的同向斜板，下部设有漏斗形排泥 室，斜板沉淀池另一侧设置pH中和槽、稳流槽、逆流连续砂滤器，斜 板沉淀池与pH中和槽之间、pH中和槽与稳流槽之间均设有溢流口，逆 流连续砂滤器的进水管与稳流槽连接。
2.根据权利要求1所述重金属废水成套处理设备，其特征在于：所述药剂 贮存罐设有四个，分别是絮凝剂存罐、重金属捕捉剂存罐、酸性试剂 存罐和碱性试剂存罐。
3.根据权利要求1或2所述重金属废水成套处理设备，其特征在于：所述 pH调节槽、重金属捕捉剂反应槽、重金属沉淀槽内以及所述的药剂贮 存罐内均设有搅拌器。
4.根据权利要求1所述重金属废水成套处理设备，其特征在于：该设备构 成部件的排布是：pH调节槽、重金属捕捉剂反应槽和重金属沉淀槽组 成一排，紧接斜板沉淀池，斜板沉淀池另一侧排布构成一排的pH中和 槽和稳流槽，再接着排布连续逆流砂滤器和配电控制区，最后排布药 剂贮存罐。
5.根据权利要求1所述重金属废水成套处理设备，其特征在于：所述斜板 沉淀池的同向斜板倾角为30o—40o，漏斗形排泥室的排泥漏斗倾角 均为60o，排泥室底部装有阀门，用于定期排污泥。
6.根据权利要求1所述重金属废水成套处理设备，其特征在于：该成套处 理设备设置在集装箱内，并安装在现有标准卡车上。
说明书
重金属废水成套处理设备
技术领域
本实用新型涉及重金属废水处理设备，具体是一种重金属废水成套处 理设备。
背景技术
重金属废水来源于冶金、电镀、采矿、化工等行业，如矿山排水、废 石场淋浸水、选矿厂尾矿排水、有色金属冶炼厂排水、有色金属加工 厂酸洗水、电镀厂镀件洗涤水、钢铁厂酸洗排水，以及电解、农药、 医药、油漆、颜料等工业的废水。废水中重金属离子的种类、含量及 其存在形态随不同生产种类而异，差异很大，对人类危害很大，它们 能在环境或动、植物体内蓄积，对人体健康产生长远的不良影响。
近年环境污染事件频繁发生，特别是爆炸、泄漏、偷排等重大环境污 染事件产生的高强度重金属水污染，对人民健康、生态环境及社会安 全构成了严重威胁。因此，针对突发性重金属水污染的应急快速处理 设备的研发成为当务之急。
实用新型内容
本实用新型所要解决的技术问题提供一种可用于应急快速处理重金属 水废水的重金属废水成套处理设备，能有效去除废水中重金属，经处 理后废水达标排放。
本实用新型以如下技术方案解决上述技术问题：
本实用新型重金属废水成套处理设备，该设备集成有依次连通的pH调 节 槽、重金属捕捉剂反应槽、重金属沉淀槽、斜板沉淀池、pH中和槽、 稳流槽、连续逆流砂滤器以及药剂贮存罐、配电控制区;废水进水口 设在pH调节槽的上部，pH调节槽与重金属捕捉剂反应槽之间的连接口 设在下部，重金属捕捉剂反应槽与重金属沉淀槽之间的连接口设在上 部，形成折流方式;重金属沉淀槽通过布水管与斜板沉淀池连接，斜 板沉淀池的中上部设有多个并排的同向斜板，下部设有漏斗形排泥室 ，斜板沉淀池另一侧设置pH中和槽、稳流槽、逆流连续砂滤器，斜板 沉淀池与pH中和槽之间、pH中和槽与稳流槽之间均设有溢流口，逆流 连续砂滤器的进水管与稳流槽连接。
本实用新型重金属废水成套处理设备，所述的药剂贮存罐设有四个， 分别是絮凝剂存罐、重金属捕捉剂存罐、酸性试剂存罐和碱性试剂存 罐。
本实用新型的重金属废水成套处理设备，所述的pH调节槽、重金属捕 捉剂反应槽、重金属沉淀槽内以及所述的药剂贮存罐内均设有搅拌器 。

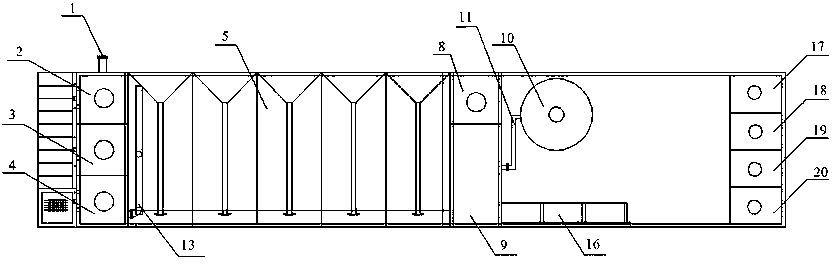

本实用新型重金属废水成套处理设备，该设备构成部件的排布是：pH 调节槽、重金属捕捉剂反应槽和重金属沉淀槽组成一排，紧接斜板沉 淀池，斜板沉淀池另一侧排布构成一排的pH中和槽和稳流槽，再接着 排布连续逆流砂滤器和配电控制区，最后排布药剂贮存罐。
本实用新型重金属废水成套处理设备，所述斜板沉淀池的同向斜板倾 角为30o—40o，漏斗形排泥室的排泥漏斗倾角均为60o，排泥室底 部装有阀门，可定期排污泥。
本实用新型重金属废水成套处理设备，可以设置在集装箱内，并安装 在现有标准卡车上。
本实用新型重金属废水成套处理设备，运用“重金属沉淀+砂滤”工艺 进 行处理废水，该设备比较适合对分散废水、临时排放废水进行应急处 理，将成套设备设置在集装箱内，采用集装箱式与现有标准卡车相配 套使用，便于流动作业以及集中管理，流动处理各区域重金属废水。
本实用新型具有以下优点：
(1)结构设计紧凑，占地面积小，操作简便，可控性强;
(2)可设计为移动式处理设备放置在集装箱内，可流动作业;
(3)各个处理工艺单元采用自动化运行的方式，具有技术要求低，维 护管理方便，运行费用低等优点;
(4)处理出水效果稳定，处理后废水达到排放标准。
