蚯蚓处理剩余污泥技术

发布时间:2018-8-12 8:53:55  中国污水处理工程网

  申请日2014.02.24

  公开(公告)日2014.08.13

  IPC分类号C02F11/02

  摘要

  本实用新型涉及剩余污泥的处理设备,具体地说是一种蚯蚓处理剩余污泥的装置。包括盖子、箱体、箱体支撑架、蚓粪槽、皮带输送机及刮板,其中箱体安装于箱体支撑架上,所述箱体的上、下两端为敞开式,所述箱体的上端口设有盖子,所述箱体的四周和盖子上均设有多个微孔,所述箱体的下方设有皮带输送机、并由皮带输送机的皮带封闭箱体的下端口,所述箱体与皮带相垂直的两侧面的底端设有豁口,所述蚓粪槽设置于皮带的一端。本实用新型结合蚯蚓处理剩余污泥的特点以及蚯蚓的生理习性,具有加湿、通风、机械自动排蚓粪功能。

  权利要求书

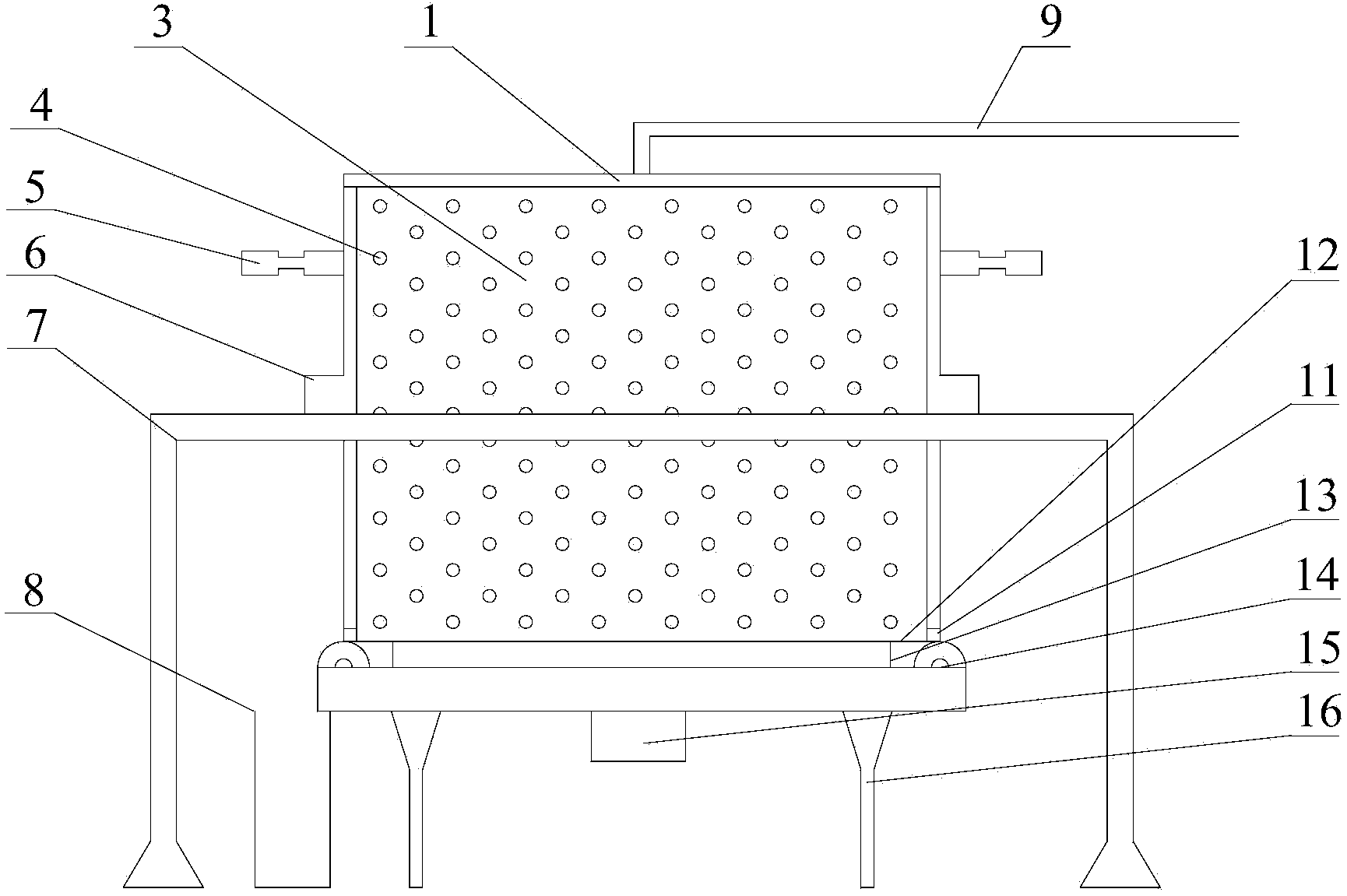

  1.一种蚯蚓处理剩余污泥的装置,其特征在于:包括盖子(1)、箱体(3)、 箱体支撑架(7)、蚓粪槽(8)、皮带输送机及刮板(11),其中箱体(3)安 装于箱体支撑架(7)上,所述箱体(3)的上、下两端为敞开式,所述箱体 (3)的上端口设有盖子(1),所述箱体(3)的四周和盖子上均设有多个微 孔,所述箱体(3)的下方设有皮带输送机、并由皮带输送机的皮带(12)封 闭箱体(3)的下端口,所述箱体(3)与皮带(12)相垂直的两侧面的底端 设有豁口,所述蚓粪槽(8)设置于皮带(12)的一端。

  2.按权利要求1所述的蚯蚓处理剩余污泥的装置,其特征在于:所述皮 带(12)上至少设有两个刮板(11);在皮带输送机未工作状态时,其中两个 刮板(11)分别容置于箱体(3)相对两侧面底端的豁口内。

  3.按权利要求1所述的蚯蚓处理剩余污泥的装置,其特征在于:所述盖 子(1)上设有进水管(9),所述进水管(9)的一端插入箱体(3)内,另一 端与水源连接。

  4.按权利要求3所述的蚯蚓处理剩余污泥的装置,其特征在于:所述进 水管(9)插入箱体(3)内的一端设有喷水头(2)。

  5.按权利要求1所述的蚯蚓处理剩余污泥的装置,其特征在于:所述皮 带输送机包括皮带(12)、滚筒(14)、电机(15)及输送机支撑架(16),其 中输送机支撑架(16)上设有两个滚筒(14),所述两个滚筒(14)通过皮带 (12)传动连接,所述电机(15)设置于输送机支撑架(16)上、并与其中 一个滚筒(14)连接。

  6.按权利要求5所述的蚯蚓处理剩余污泥的装置,其特征在于:所述皮 带(12)的中间设有安装在输送机支撑架(16)上的皮带支撑板(13)。

  7.按权利要求1所述的蚯蚓处理剩余污泥的装置,其特征在于:所述箱 体(3)与皮带(12)相垂直的两侧面上均设有凸棱(6),所述箱体(3)嵌 设于箱体支撑架(7)上、并通过两侧的凸棱(6)搭接于箱体支撑架(7)上。

  8.按权利要求1或7所述的蚯蚓处理剩余污泥的装置,其特征在于:所 述箱体(3)的相对两侧面上分别设有把柄(5)。

  说明书

  一种蚯蚓处理剩余污泥的装置

  技术领域

  本实用新型涉及剩余污泥的处理设备,具体地说是一种蚯蚓处理剩余污 泥的装置。

  背景技术

  剩余污泥中含有大量的病原体、重金属和持久性有机物等有毒有害物质, 极易对地下水、土壤、空气等环境造成二次污染,直接威胁环境安全和公众 健康。当前,随着我国农村污水处理技术的快速发展以及农村污水处理率的 快速提高,污水处理厂产生的剩余污泥量将日益增加,而剩余污泥尚未得到 有效、安全地处理和处置,已成为影响农村污水处理厂正常运行和发展的瓶 颈,直接影响污水节能减排目标的实现和污水处理效益的发挥,是一个不容 忽视的重大环境问题。

  相对于城市污水处理厂,我国大部分农村地区的污水处理厂比较分散, 污水处理量和污泥产生量相对较少,在农村地区实行污泥集中收集和处理处 置是十分困难的。此外,传统的污泥处理方法不适合应用在缺乏资金、专业 技术人员的农村地区。因此,寻找投资少、运行成本低、操作简单、具有一 定环境、经济效益的污泥处理处置技术,开展农村污水处理厂剩余污泥处理 处置工作,完善农村环境污染治理设施,切实推进污泥减量化、稳定化、无 害化、资源化技术和工程措施的改进和落实,是解决我国农村环境问题的重 中之重。

  实用新型内容

  针对上述问题,本实用新型的目的在于提供一种蚯蚓处理剩余污泥的装 置。该装置结合蚯蚓处理剩余污泥的特点以及蚯蚓的生理习性,具有加湿、 通风、机械自动排蚓粪功能。

  为了实现上述目的,本实用新型采用以下技术方案:

  一种蚯蚓处理剩余污泥的装置,包括盖子、箱体、箱体支撑架、蚓粪槽、 皮带输送机及刮板,其中箱体安装于箱体支撑架上,所述箱体的上、下两端 为敞开式,所述箱体的上端口设有盖子,所述箱体的四周和盖子上均设有多 个微孔,所述箱体的下方设有皮带输送机、并由皮带输送机的皮带封闭箱体 的下端口,所述箱体与皮带相垂直的两侧面的底端设有豁口,所述蚓粪槽设 置于皮带的一端。

  所述皮带上至少设有两个刮板;在皮带输送机未工作状态时,其中两个 刮板分别容置于箱体相对两侧面底端的豁口内。所述盖子上设有进水管,所 述进水管的一端插入箱体内,另一端与水源连接。所述进水管插入箱体内的 一端设有喷水头。

  所述皮带输送机包括皮带、滚筒、电机及输送机支撑架,其中输送机支 撑架上设有两个滚筒,所述两个滚筒通过皮带传动连接,所述电机设置于输 送机支撑架上、并与其中一个滚筒连接。所述皮带的中间设有安装在输送机 支撑架上的皮带支撑板。

  所述箱体与皮带相垂直的两侧面上均设有凸棱,所述箱体嵌设于箱体支 撑架上、并通过两侧的凸棱搭接于箱体支撑架上。所述箱体的相对两侧面上 分别设有把柄。

  本实用新型的优点及有益效果是:

  1.本实用新型的箱体四周面与盖子设有较多的微孔,起到一定的通风作 用,以达到蚯蚓高效处理污泥的目的。

  2.本实用新型通过喷水头进行加湿,布水较为均匀,还可以控制加水量。

  3.本实用新型的箱体下方安装带有刮板的皮带输送机,达到机械自动排 蚓粪的同时,可留住污泥处理装置中上层部尚未完全处理污泥的目的。
