申请日2012.05.11
公开(公告)日2012.11.07
IPC分类号C02F1/00
摘要
污水脱色池的液位和脱色剂浓度测控装置，涉及污水处理领域，具体涉及一种液位和脱色剂浓度测控装置。它是为了解决污水处理过程中脱色剂添加精确度较低、智能化较差的问题。它的液位传感器的液位信号输出端与控制电路的液位信号输入端连接;控制电路的水泵驱动信号输出端与水泵驱动电路的水泵驱动信号输入端连接;水泵驱动电路的驱动信号输出端与水泵的驱动信号输入端连接;溶液浓度分析电路用于分析该溶液样本中脱色剂的浓度;控制电路的脱色剂添加装置驱动信号输出端与脱色剂添加装置驱动电路的脱色剂添加装置驱动信号输入端连接;脱色剂添加装置驱动电路的驱动信号输出端与脱色剂添加装置的驱动信号输入端连接。本实用新型适用于污水处理。
权利要求书

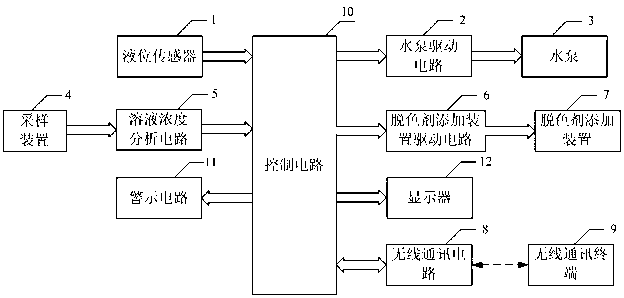

1.污水脱色池的液位和脱色剂浓度测控装置，其特征是：它包括控制电路(10)、液位传感器(1)、水泵驱动电路(2)、水泵(3)、采样装置(4)、溶液浓度分析电路(5)、脱色剂添加装置驱动电路(6)和脱色剂添加装置(7);
液位传感器(1)用于探测污水脱色池中的液位，所述液位传感器(1)的液位信号输出端与控制电路(10)的液位信号输入端连接;控制电路(10)的水泵驱动信号输出端与水泵驱动电路(2)的水泵驱动信号输入端连接;所述水泵驱动电路(2)的驱动信号输出端与水泵(3)的驱动信号输入端连接;
采样装置(4)用于采集污水脱色池中的溶液样本，溶液浓度分析电路(5)用于分析该溶液样本中脱色剂的浓度;控制电路(10)的脱色剂添加装置驱动信号输出端与脱色剂添加装置驱动电路(6)的脱色剂添加装置驱动信号输入端连接;脱色剂添加装置驱动电路(6)的驱动信号输出端与脱色剂添加装置(7)的驱动信号输入端连接。
2.根据权利要求1所述的污水脱色池的液位和脱色剂浓度测控装置，其特征在于它还包括警示电路(11)，所述警示电路(11)的警示信号输入端与控制电路(10)的警示信号输出端连接。
3.根据权利要求1或2所述的污水脱色池的液位和脱色剂浓度测控装置，其特征在于它还包括显示器(12)，所述显示器(12)的显示信号输入端与控制电路(10)的显示信号输出端连接。
4.根据权利要求3所述的污水脱色池的液位和脱色剂浓度测控装置，其特征在于它还包括无线通讯电路(8)和无线通讯终端(9)，控制电路(8)的无线信号输出或输入端与无线通讯电路(8)的无线信号输入或输出端连接;无线通讯电路(8)和无线通讯终端(9)采用无线方式通讯。
5.根据权利要求4所述的污水脱色池的液位和脱色剂浓度测控装置，其特征在于无线通讯终端为手机。
6.根据权利要求1、2、4或5所述的污水脱色池的液位和脱色剂浓度测控装置，其特征在于控制电路(10)为单片机。
说明书
污水脱色池的液位和脱色剂浓度测控装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种液位和脱色剂浓度测控装置。
背景技术
在污水脱色过程中，脱色剂的添加量一般是通过操作人员的经验进行控制，脱色剂添加精确度较低，智能化较差。过量添加会造成脱色剂的浪费，不足添加则会造成污水处理结果不达标。
发明内容
本实用新型是为了解决污水处理过程中脱色剂添加精确度较低、智能化较差的问题，从而提供一种污水脱色池的液位和脱色剂浓度测控装置。
污水脱色池的液位和脱色剂浓度测控装置，它包括控制电路、液位传感器、水泵驱动电路、水泵、采样装置、溶液浓度分析电路、脱色剂添加装置驱动电路和脱色剂添加装置;
液位传感器用于探测污水脱色池中的液位，所述液位传感器的液位信号输出端与控制电路的液位信号输入端连接;控制电路的水泵驱动信号输出端与水泵驱动电路的水泵驱动信号输入端连接;所述水泵驱动电路的驱动信号输出端与水泵的驱动信号输入端连接;
采样装置用于采集污水脱色池中的溶液样本，溶液浓度分析电路用于分析该溶液样本中脱色剂的浓度;控制电路的脱色剂添加装置驱动信号输出端与脱色剂添加装置驱动电路的脱色剂添加装置驱动信号输入端连接;脱色剂添加装置驱动电路的驱动信号输出端与脱色剂添加装置的驱动信号输入端连接。
本实用新型能够在污水处理过程中根据脱色剂在污水中的比例进行污水或脱色剂的添加，使污水脱色池的脱色剂达到最佳比例，脱色剂添加精确度高，添加完全自动化，智能化强。
