申请日2012.05.09
公开(公告)日2012.12.19
IPC分类号C02F3/30
摘要
本实用新型公开了一种多功能污水处理中试系统，由呈一字排列的第一反应池、第二反应池、第三反应池和第四反应池组成，第一反应池内设置有搅拌器，实现第一反应池进水与回流污泥或混合液的混合;第二、第三和第四反应池分别用于作为好氧池或沉淀池，三个反应池中分别安装有搅拌器，分别用于混合进水和池内污水;设置有三角堰出水槽或滗水器用于出水，同时设置有曝气系统和/或设置有穿孔吸泥管或刮泥机。本实用新型还公开了上述多功能污水处理中试系统的应用。本实用新型能够实现对AAO、SBR、UNITANK三大系列工艺的模拟，并具备对原水水质、处理规模、HRT比例、污泥回流量和混合液回流量等参数的调节功能，满足各种污水处理应用性研究开发的要求。
权利要求书

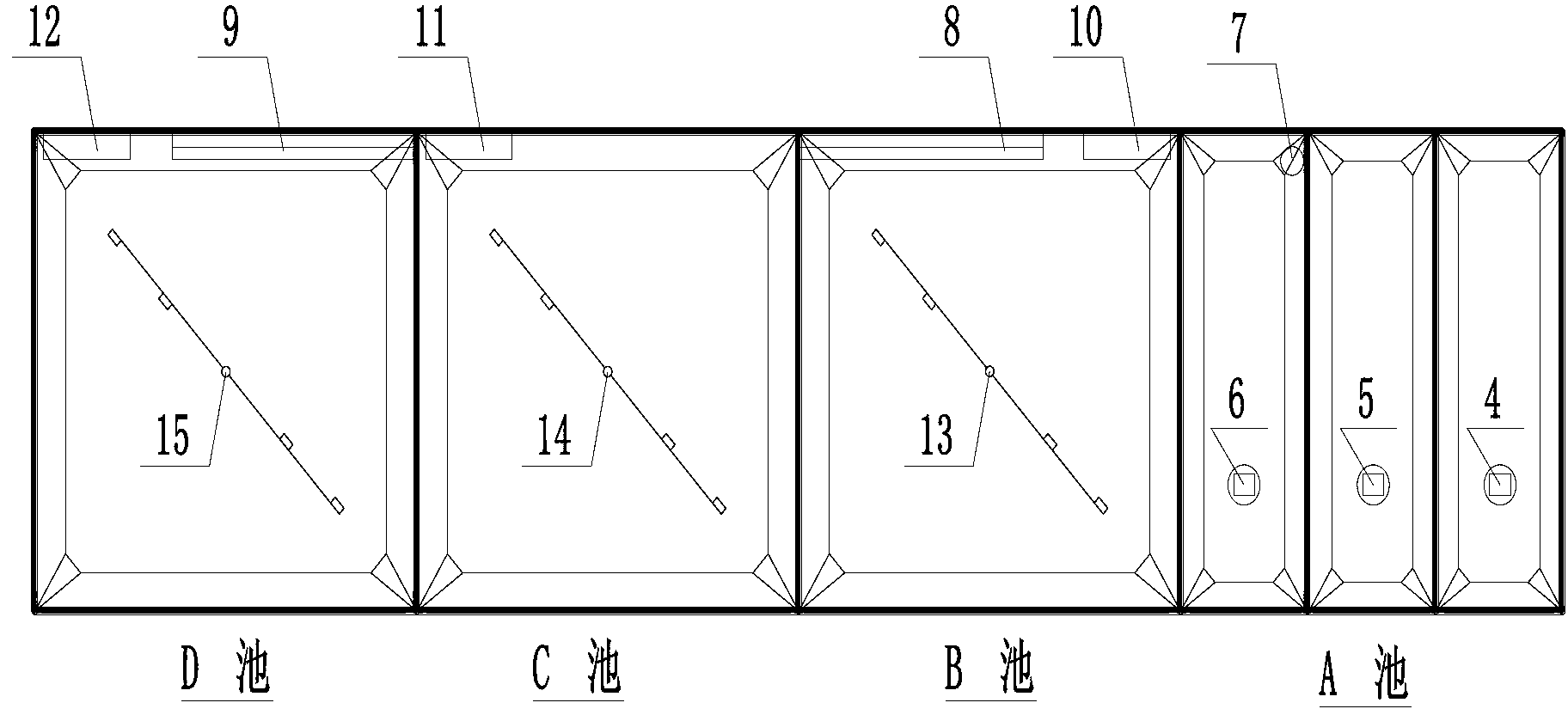

1.一种多功能污水处理中试系统，用于模拟各种水处理工艺，其特征在于， 该系统包括反应池体，其由呈一字排列的第一反应池(A)、第二反应池(B)、 第三反应池(C)和第四反应池(D)组成，各反应池分别与污水管道、污泥管 道和空气管道连通，其中，
所述第一反应池(A)用于模拟厌缺氧池，其内设置有搅拌器(4、5、6)， 用于实现该第一反应池(A)进水与回流污泥或混合液的混合;
所述第二反应池(B)、第三反应池(C)和第四反应池(D)分别用于作为 好氧池或沉淀池，三个反应池中分别安装有搅拌器(13、14、15)，分别用于混 合进水和池内污水;且三个反应池各池中还设置有三角堰出水槽(8、9)或滗 水器(10、11、12)用于出水，同时各池内设置有曝气系统(20、21、22)用 于曝气和/或设置有穿孔吸泥管(16、17、18)或刮泥机(19)用于排泥。
2.根据权利要求1所述的一种多功能污水处理中试系统，其特征在于，所 述第一反应池(A)采用跌水漏斗(7)出水，并通过改变该跌水漏斗(7)的高 度来调节所述第一反应池(A)有效水深和容积。
3.根据权利要求1或2所述的一种多功能污水处理中试系统，其特征在于， 所述第一反应池(A)、第二反应池(B)、第三反应池(C)和第四反应池(D) 中的相邻两反应池共用池壁。
4.根据权利要求1或2所述的一种多功能污水处理中试系统，其特征在于， 所述曝气系统的曝气管道呈“丰”字型布设。
5.根据权利要求1或2所述的一种多功能污水处理中试系统，其特征在于， 所述穿孔吸泥管(16、17、18)采用PVC管，且管壁开孔，均匀布设于池底， 用于将沉积于池底的活性污泥收集并将之排放或回流。
6.根据权利要求1或2所述的一种多功能污水处理中试系统，其特征在于， 所述水处理工艺包括AAO系列、SBR系列和UNITANK系列工艺。
说明书
一种多功能污水处理中试系统
技术领域
本实用新型属于水处理技术领域，涉及一种用于模拟多种水处理工艺的污水处理中试系统。
背景技术
近年来，随着对环保事业的重视和人们环保意识、环保要求的提高，对城 市污水处理技术的研究不断深入和广泛，涌现出了一大批污水处理研发、生产、 运营企业。因此，实验室的小试研究已不能满足实际科研的需要，国内开始建 立中试装置模拟污水处理工艺。
南京科盛环保科技有限公司提供了一种用于科研、展示和教学用途的多功 能污水处理中试系统(申请号：200920047313.7)，该系统能在多种环境下处理 多种水质状况的污水。但是，该装置生化处理单元过于简单，只能模拟AO工 艺;而且，该装置更偏重教学与展示，未考虑优化实际污水生产运行的功能。
目前的污水处理中试装置都只能模拟单一生化处理工艺，应用功能有限; 而且，大部分中试装置主要用于确定新建污水厂的设计参数，未考虑优化污水 厂生产运行的功能，因此调控手段和幅度都比较有限。
实用新型内容
本实用新型的目的旨在提出一种能够模拟多种水处理工艺，并能为污水厂 生产运行的优化提供科研支撑的污水处理中试系统。
为实现上述目的，本实用新型的污水处理中试系统包括反应池体，其由呈 一字排列的第一反应池、第二反应池、第三反应池和第四反应池组成，各反应 池分别与污水管道、污泥管道和空气管道连通，其中，
所述第一反应池用于模拟厌缺氧池，其内设置有搅拌器，用于实现该第一 反应池进水与回流污泥或混合液的混合;
所述第二反应池、第三反应池和第四反应池分别用于作为好氧池或沉淀池， 三个反应池中分别安装有搅拌器，分别用于混合进水和池内污水;且三个反应 池各池中还设置有三角堰出水槽或滗水器用于出水，同时各池内设置有曝气系 统用于曝气和/或设置有穿孔吸泥管或刮泥机用于排泥。
作为本实用新型的改进，所述第一反应池采用跌水漏斗出水，并通过改变 该跌水漏斗的高度来调节所述第一反应池有效水深和容积。
作为本实用新型的改进，所述第一反应池、第二反应池、第三反应池和第 四反应池中的相邻两反应池共用池壁。
作为本实用新型的改进，所述曝气系统的曝气管道呈“丰”字型布设。
作为本实用新型的改进，所述穿孔吸泥管采用PVC管，且管壁开孔，均匀 布设于池底，用于将沉积于池底的活性污泥收集并将之排放或回流。
作为本实用新型的改进，所述水处理工艺包括AAO系列工艺、SBR系列工 艺和UNITANK系列工艺。
本实用新型中的反应池体由4个反应池组成，呈一字型排列，相邻反应池 共用池壁，其中第一反应池比其它池体高1.0m。反应池体材料采用A3钢板， 厚8mm;内防腐采用环氧煤玻璃钢(四油二布)，外防腐采用两层红丹漆一层面 漆。反应池体第一反应池主要模拟厌缺氧池，第二、三和四反应池主要模拟好 氧池和沉淀池，是实现污水生物吸附降解有机污染物、脱氮除磷的主要产所。
本实用新型中的管道系统：由闸阀、泵等设备以及污水、污泥、空气管道 组成。主要通过管道系统的调节(闸阀的启闭、泵的启闭等)实现各模拟工艺 的切换;而且也可以通过管道系统的调节(设备开启度大小调节等)对模拟工 艺运行参数进行调整，从而实现工艺的运行参数优化研究，为实际污水厂生产 运行的优化提供科研支撑。
本实用新型中的第一反应池的搅拌器优选采用双层式船舶型推进式螺旋桨， 使进水和回流污泥或混合液快速混合，并保持池内污泥保持悬浮，且避免表面 过度复氧;其他三个池优选采用框式搅拌器，使进水和池内污水快速混合，确 保活性污泥和有机污染物充分接触，强化传质作用，并保持池内污泥保持悬浮， 且避免表面过度复氧。
本实用新型中分别采用刮泥机和穿孔吸泥管作为污泥排放系统，以满足各 种模拟工艺条件下的污泥排放的要求，避免污泥停留时间过长。其中刮泥机优 选与搅拌装置共用搅拌轴及其支架，当本发明模拟AAO系列工艺时，第四反应 池用作沉淀池，拆卸第四反应池的曝气系统、吸泥管和搅拌桨叶，安装刮泥板， 将沉积于池底的污泥刮向集泥斗，保证回流污泥和剩余污泥的浓度和活性，并 避免沉淀污泥淤积时间过长而发生反硝化和污泥上浮。穿孔吸泥管优选采用给 水PVC管，管壁开孔，均匀布设于池底，将沉积于池底的活性污泥收集并将之 排放或回流。
本实用新型中第二、三和四反应池布设曝气系统，曝气管道优选按“丰” 字布设，向混合液中提供氧气，确保活性污泥保持悬浮，并与有机污染物和溶 解氧充分接触。
本实用新型中分别采用滗水器和三角堰出水，以保证各种模拟工艺条件下 上清液正常排出池体。其中，滗水器用于在模拟SBR系列工艺时，以阀门开关 作为控制手段，在设定时间内自动将池内上清液排出反应池。三角堰用于在模 拟AAO系列工艺和UNITANK系列工艺时，将沉淀池上清液排出池体，并尽量 避免对池内沉淀状态形成干扰。
本实用新型可通过设备调节、阀门切换和管道连接等手段，实现对AAO、 SBR、UNITANK三大系列工艺的模拟，具体包括AAO、APO、ANO、倒置AAO、 UNITANK、厌养UNITANK、SBR、CAST等工艺，并具备对原水水质、处理规 模、HRT比例、污泥回流量和混合液回流量等参数的调节功能，满足各种污水 处理应用性研究开发的要求。
