申请日2012.05.06
公开(公告)日2013.12.25
IPC分类号C02F1/74
摘要
本实用新型提供了一种一体化高温污水减压氧化处理装置，包括文丘里喷射装置、减压氧化罐罐体、列管式热交换器、气体排放管，减压氧化罐罐体上端中央设有文丘里喷射装置，文丘里喷射装置两边各有一个气体排放管，减压氧化罐罐体内部设有列管式热交换器。所述减压氧化罐为上部1/3空间为喷射汽水混合之减压氧化部分;装置上部有2-3个排气孔。该氧化处理装置不仅大大减少了大量的占地面积，降低了能源的消耗;而且强化了污水的氧化作用，提高了氧化效率。
权利要求书
1.一种一体化高温污水减压氧化处理装置，包括文丘里喷射装置、减压氧化罐罐体、列管式热交换器、气体排放管，减压氧化罐罐体上端中央设有文丘里喷射装置，文丘里喷射装置两边各有一个气体排放管，减压氧化罐罐体内部设有列管式热交换器。
2.根据权利要求1所述的一体化高温污水减压氧化处理装置，其特征在于所述减压氧化罐为上部1/3空间为喷射汽水混合之减压氧化部分。
3.根据权利要求1所述的一体化高温污水减压氧化处理装置，其特征在于减压氧化罐下部1/2，其结构为列管式热交换装置，列管内为水汽混合流，管外为冷却水，出水温度应低于35度。
4.根据权利要求1所述的一体化高温污水减压氧化处理装置，其特征在于装置上部有2-3个排气孔。
5.根据权利要求1所述的一体化高温污水减压氧化处理装置，其特征在于在文丘里装置有一个空气吸入口，此吸入口用管道延长3-6M，并在最高处接一个倒U型弯。
说明书
一体化高温污水减压氧化处理装置
技术领域
本实用新型专利涉及一种污水处理装置，基于对污水的曝气氧化系统改进为一种一体化的减压氧化设备。
背景技术
在难降解高温工业废水的处理技术中，基本上都是先降温到适于生物处理的温度，然后才可以进入生化系统进行生化处理。原先习惯的做法，是先使用制冷系统(如空调，风冷、氨冷等)，将污水降低到35度以下，这样不仅要消耗大量的能量，而且污水本身的热能都白白浪费掉了。这种工艺，不仅占地面积巨大，而且要消耗大量的电能，而污水原来的热能都白白浪费了，污水在高温下可直接氧化的优势没有得到利用。本专利就是利用高温污水的热能与动能，利用文丘里装置直接吸入大量的空气，利用污水加压本身的动能吸入的空气中的氧气，在高温下与污水中的有机物迅速反应，降解了大量的有机物质，起到了直接氧化的作用。并且，由于吸入大量的低温空气，可有效的降低污水的温度，这样就节约了大量的能量。这是一个一举多得的实用技术。并且为后续的生化处理系统创造了有利的条件。由于本装置的减压氧化作用，可将污水的COD一次降低15-30%，节能50-70%，污水的可化性大大提高，此装置已在工程实际中应用。
发明内容
本实用新型要解决的技术问题是提供一种一体化高温污水减压氧化处理装置。
为了解决上述技术问题，本实用新型所采用的技术方案是：

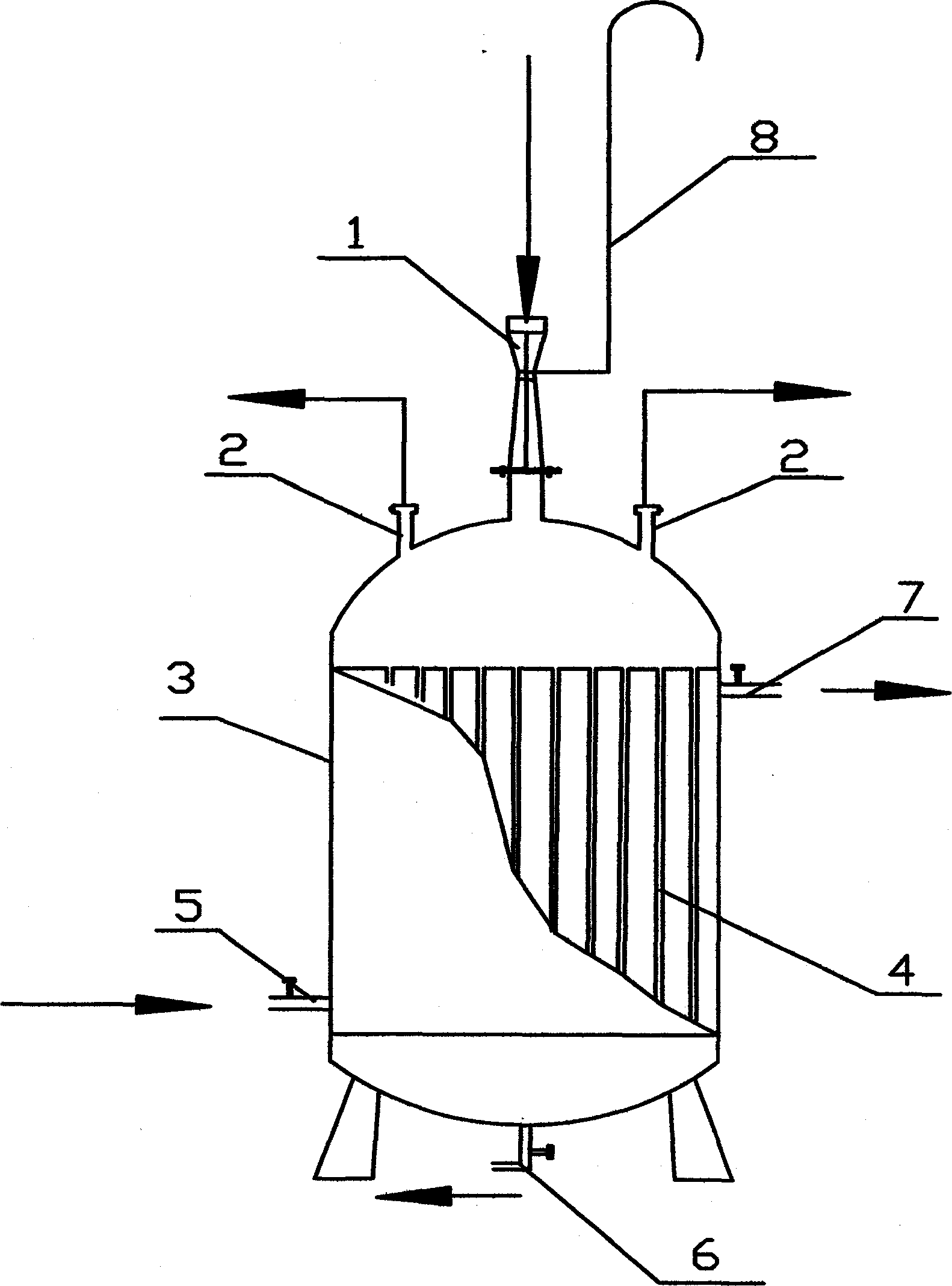

一种一体化高温污水减压氧化处理装置包括文丘里喷射装置、减压氧化罐 罐体、列管式热交换器、气体排放管，减压氧化罐罐体上端中央设有文丘里喷射装置，文丘里喷射装置两边各有一个气体排放管，减压氧化罐罐体内部设有列管式热交换器。
所述减压氧化罐为上部1/3空间为喷射汽水混合之减压氧化部分。
减压氧化罐下部1/2，其结构为列管式热交换装置，列管内为水汽混合流，管外为冷却水(地下水)，出水温度应低于35度。
装置上部有2-3个排气孔。
在文丘里装置有一个空气吸入口，此吸入口用管道延长3-6M，并在最高处接一个倒U型弯。
