申请日2012.06.19
公开(公告)日2012.12.19
IPC分类号C02F9/14
摘要
本实用新型涉及一种处理生活污水的一体化装置，包括调节池，在调节池的进水口处设有格栅，调节池与污水处理系统相通，污水处理系统中设有初沉池、生物接触氧化池组、二沉池、消毒池、污泥池，调节池与初沉池相通，初沉池与生物接触氧化池组相通，生物接触氧化池组与二沉池相通，二沉池与消毒池相通，初沉池与二沉池均与污泥池相通，消毒池与污泥池均设有排放口。本实用新型具有结构简单、效率高、成本低的优点。
权利要求书

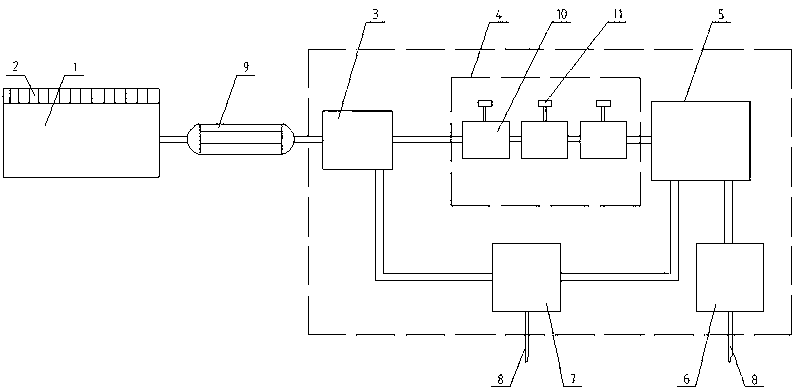

1.一种处理生活污水的一体化装置，包括调节池(1)，其特征在于：在所述调节池(1)的进水口处设有格栅(2)，所述调节池(1)与污水处理系统相通，所述污水处理系统中设有初沉池(3)、生物接触氧化池组(4)、二沉池(5)、消毒池(6)、污泥池(7)，所述调节池(1)与所述初沉池(3)相通，所述初沉池(3)与所述生物接触氧化池组(4)相通，所述生物接触氧化池组(4)与所述二沉池(5)相通，所述二沉池(5)与所述消毒池(6)相通，所述初沉池(3)与所述二沉池(5)均与所述污泥池(7)相通，所述消毒池(6)与污泥池(7)均设有排放口(8)。
2.根据权利要求1所述处理生活污水的一体化装置，其特征在于：所述调节池(1)与污水处理系统之间设有提升泵(9)。
3.根据权利要求1所述处理生活污水的一体化装置，其特征在于：所述生物接触氧化池组(4)由多个生物接触氧化池(10)组成，每个所述生物接触氧化池(10)均设有鼓风机(11)。
说明书
处理生活污水的一体化装置
技术领域：
本实用新型涉及一种搅拌器，特别是一种处理生活污水的一体化装置。
背景技术：
目前，一般都采用生化方法处理生活污水，通过化学反应和传质作用来分离、去除废水中呈溶解、胶体状态的污染物或将其转化为无害物质的废水处理法。在化学处理法中，以投加药剂产生化学反应为基础的处理单元是：混凝、中和、氧化还原等;而以传质作用为基础的处理单元则有：萃取、汽提、吹脱、吸附、离子交换以及电渗析和反渗透等。但是，化学反应时会有不稳定的因素存在，会产生很多副产品，对水的质量有一定的影响，而且，步骤较为复杂，成本较高。
发明内容：
本实用新型的目的是为了克服以上的不足，提供一种结构简单、效率高、成本低的处理生活污水的一体化装置。
本实用新型的目的通过以下技术方案来实现：一种处理生活污水的一体化装置，包括调节池，在调节池的进水口处设有格栅，调节池与污水处理系统相通，污水处理系统中设有初沉池、生物接触氧化池组、二沉池、消毒池、污泥池，调节池与初沉池相通，初沉池与生物接触氧化池组相通，生物接触氧化池组与二沉池相通，二沉池与消毒池相通，初沉池与二沉池均与污泥池相通，消毒池与污泥池均设有排放口。
本实用新型的进一步改进在于：调节池与污水处理系统之间设有提升泵。
本实用新型的进一步改进在于：生物接触氧化池组由多个生物接触氧化池组成，每个生物接触氧化池均设有鼓风机。
本实用新型与现有技术相比具有的优点：
生活污水首先进入调节池调节，使污水充分地均质均量，并有效地降解有机物和防止淤泥沉积，然后通过提升泵将污水提升入污水处理系统，其中生物接触氧化池是一种以生物膜法为主，兼有活性污泥法的生物处理装置，通过罗茨鼓风机提供氧源，在该装置中的有机物被微生物所吸附、降解，使水质得到净化。生物接触氧化池装填新型半软性填料，该填料比表面积大，不易使生物膜结成球团，好氧池布气采用穿孔管布气，该装置具有气泡细，氧利用率高，布气均匀的特点，污水经接触氧化池后流入二沉池，采用斜板沉淀，固液分离后，上清液流入消毒池，采用固体氯片进行消毒，消毒后的水排出，污泥池中的污泥定期外运处理。通过本实用新型处理污水，处理的效率高，而且步骤简单，成本低。
