申请日2013.11.07
公开(公告)日2014.06.11
IPC分类号C02F3/02
摘要
本实用新型公开了一种一体化生活污水处理装置,包括前段处理装置，MBR生物反应器;所述的前段处理装置通过前段出水管与提升泵连接，提升泵通过后段进水管与MBR生物反应器的进水口连接;MBR生物反应器内的冲洗爆气管与生化爆气管分别通过进气管与空压机连接;所述的MBR生物反应器还通过出水管与抽吸泵连接。本实用新型用膜生物反应器以超微滤膜单元取代传统的接触氧化池和二沉池，提高了生物降解的速度，并且有效的减少了剩余污泥的产生量;通过本实用新型处理的污水，可以直接回用至其它领域，极大的节约了水资源;由于本实用新型将传统污水处理的曝气池与二沉池合二为一,并取代了三级处理的全部工艺设施,因此可大幅减少占地面积,节省土建投资。
权利要求书
1. 一种一体化生活污水处理装置,其特征在于包括前段处理装置，MBR生物反应器;所述的前段处理装置通过前段出水管与提升泵连接，提升泵通过后段进水管与MBR生物反应器的进水口连接;MBR生物反应器内的冲洗爆气管与生化爆气管分别通过进气管与空压机连接;所述的MBR生物反应器还通过出水管与抽吸泵连接。
2.根据权利要求1所述的一体化生活污水处理装置，其特征是所述的MBR生物反应器还通过回流管与前段处理装置连接。
3.根据权利要求1所述的一体化生活污水处理装置，其特征是所述的前段出水管、后段出水管、进气管上均设置有电磁阀。
说明书
一种一体化生活污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种一体化生活污水处理装置。
背景技术
一体化生活污水处理设备适合用于住宅小区、村庄、村镇、办公楼、商场、宾馆、饭店、疗养院、机关、学校、部队、医院、高速公路、铁路、工厂、矿山、旅游景区等生活污水和与之类似的屠宰、水产品加工、食品等中小型规模工业有机废水的处理和回用。经该设备处理的污水，水质达到国家排放。也可以适用于各类饮料工厂、酒厂、食品厂、畜牧、屠宰废水处理、 染整、皮革、纸浆厂、制药业、高浓度有机等之废水处理，大型市政废水处理及再利用、社区生活中水回用、百货、办公大楼中水回用、餐厅或风景区废水处理及再利用。
常用的一体化生活污水处理设备采用二级生物接触氧化处理工艺，其特点是在池内设置填料，池底曝气对污水进行充氧，并使池体内污水处于流动状态，以保证污水与污水中的填料充分接触，经过曝气后的污水流入斜管沉淀池，沉淀后出水达到国家污水排放要求，考虑到好氧系统需要有脱氮功能，在沉淀池内，进行污泥的回流，并控制缺氧、好氧段，实现脱氮功能。这种工艺中沉淀池设置的斜管，由于进入斜管的污水含有一定的生物菌及氧份，在斜管沉淀池生物膜聚集在斜管上，同时污水的氧份进一步与生物菌还在不停的形成生物膜，生物膜不断的聚集在斜管上，斜管原先光滑颗粒杂质与斜管碰撞后易于沉降，当斜管上生物膜形成后颗粒容易粘在斜管上，造成斜管堵塞，斜管内污水的流速加快，出水悬浮物变大而不能达到国家污水排放要求。
实用新型内容
为克服上述不足，本实用新型目的是提供一种工艺简单、生化效果好，所处理污水可达到国家排放要求的一体化生活污水处理装置。

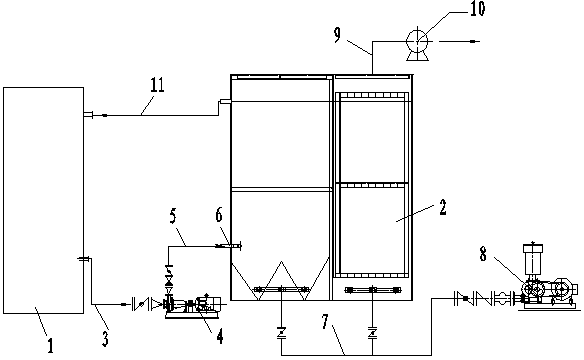

本实用新型的方案如下：一种一体化生活污水处理装置,其特征在于包括前段处理装置，MBR生物反应器;所述的前段处理装置通过前段出水管与提升泵连接，提升泵通过后段进水管与MBR生物反应器的进水口连接;MBR生物反应器内的冲洗爆气管与生化爆气管分别通过进气管与空压机连接;所述的MBR生物反应器还通过出水管与抽吸泵连接。
进一步，所述的MBR生物反应器还通过回流管与前段处理装置连接。
进一步，所述的前段出水管、后段出水管、进气管上均设置有电磁阀。
有益效果：
1、本实用新型用膜生物反应器以超微滤膜单元取代传统的接触氧化池和二沉池，所有悬浮物和胶体都被膜分离截留，污泥的沉降性不会影响到出水水质，彻底的实现了泥水的完全分离。膜单元的出现，增加了曝气池中活性污泥的浓度，提高了生物降解的速度，并且有效的减少了剩余污泥的产生量。膜生物反应器出水的COD值要比传统的活性污泥法大为降低，污染物综合去除率可达90%以上，且出水的浊度通常小于1NTU;
2、由于出水水质优良，通过本实用新型处理的污水，可以直接回用至洗车、绿化灌溉、厕所冲洗、景观娱乐用水、环卫用水、工业冷却水等领域，极大的节约了水资源。
3、由于本实用新型将传统污水处理的曝气池与二沉池合二为一,并取代了三级处理的全部工艺设施,因此可大幅减少占地面积,节省土建投资。
