申请日2012.03.30
公开(公告)日2013.01.02
IPC分类号C02F9/14
摘要
本实用新型涉及一种搭接式可变容的雨/污水收集处理矩阵容器，包括进水管、出水管和防渗塑胶层，所述防渗塑胶层内置若干个相互搭接的盒式模块;所述盒式模块由面板、侧板和端板构成，其底部敞口，模块内腔设纵隔板和横隔板，两者将模块内腔分隔成若干个小腔室作为榫孔，所述面板上设若干个榫，其数量和位置与榫孔相对应。本实用新型可根据地形拼成各种矩阵，适应大小面积雨/污水收集的使用容量。本实用新型结构简单，运输、安装方便，任意选择容量，造价低廉。
权利要求书
1.一种搭接式可变容的雨/污水收集处理矩阵容器，包括进水管(6)、出水管(7)和防渗塑胶层(13)，其特征在于：所述防渗塑胶层(13)内置若干个相互搭接的盒式模块(1);所述盒式模块(1)由面板(1a)、侧板(1b)和端板(1c)构成，其底部敞口，盒式模块内腔设纵隔板(5a)和横隔板(5b )，两者将模块内腔分隔成若干个小腔室作为榫孔(5)，所述面板(1a)上设若干个榫(2)，其数量和位置与榫孔(5)相对应。
2.根据权利要求1所述的搭接式可变容的雨/污水收集处理矩阵容器，其特征在于：所述侧板(1b)底端设折边(4)，所述折边(4)设加强筋(3)。
3.根据权利要求1所述的搭接式可变容的雨/污水收集处理矩阵容器，其特征在于：所述小腔室的纵隔板(5a)和横隔板(5b )上对称设置卡筋(5c)。

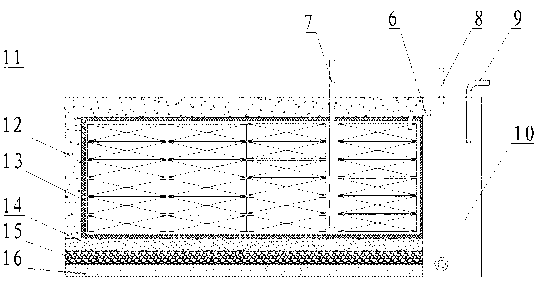

4.根据权利要求1所述的搭接式可变容的雨/污水收集处理矩阵容器，其特征在于：所述防渗塑胶层(13)底部下方依次为沙层(14)、卵石层(15)和钢混地基(16);所述防渗塑胶层(13)外侧设雨/污水沉淀井(10)，所述雨/污水沉淀井(10)中设排污管(8)和外进水管(9)，所述进水管(6)的入口端连接在雨/污水沉淀井(10)的上部。
说明书
一种搭接式可变容的雨/污水收集处理矩阵容器
技术领域
本实用新型涉及一种雨水接收矩阵容器，具体涉及一种搭接式可变容的雨/污水收集处理矩阵容器。
背景技术
我国城市周边河道及地下水污染严重，虽然大型污水处理厂建设逐年增加，但污水处理效率低，有专家做过论证，实际处理效率只能达到10%，原因是对雨水，污水，泥流等的污水处理量是按人均恒定排出量来设计的。这样就出现了处理误区：降雨时，雨水的贮存设备和市政管道容量及其有限，雨水就成了运载污染物的载体带走污染物，污染周边河道。因此，对雨水收集利用，在源头切断污染源，达到水污染治理目的，同时还可充分利用雨水，节约水资源。
目前，国内用于雨水接收的容器均为单体结构，容量小，不能满足大容量雨水接收的要求，且不方便调节需要的容量，也受周边建筑环境限制，运输、安装，维修不便，造价高。
钢混结构容器能满足容量需要，但自身重量对地基要求极高，使用寿命短，一旦形成的建筑垃圾，对环境破坏极大，且防渗漏技术要求及造价高，不适合作为城区雨水收集的设施。
国外现有的蜂箱式矩阵容器，为了要满足支撑周边及顶部重量，蜂箱式骨架自身重量较大，所占有的体积较大，使内部的容积变小，且造价高。
发明内容
针对上述现有技术中存在的问题，本实用新型的目的在于提供一种搭接式可变容的雨/污水收集处理矩阵容器，其结构简单、安装方便、造价低廉，任意选择容积，自身重量轻，容积大。
本实用新型为实现上述目的所采用的技术方案：一种搭接式可变容的雨/污水收集处理矩阵容器，包括进水管、出水管和防渗塑胶层，所述防渗塑胶层内置若干个相互搭接的盒式模块;所述盒式模块由面板、侧板和端板构成，其底部敞口，模块内腔设纵隔板和横隔板，两者将模块内腔分隔成若干个小腔室作为榫孔，所述面板上设若干个榫，其数量和位置与榫孔相对应。
作为优选：所述侧板底端设折边，所述折边设加强筋。
作为优选：所述小腔室的纵隔板和横隔板上对称设置卡筋。
所述防渗塑胶层底部下方依次为沙层、卵石层和钢混地基;所述防渗塑胶层外侧设雨/污水沉淀井，所述雨/污水沉淀井中设排污管和外进水管，所述进水管的入口端连接在雨/污水沉淀井的上部。所述面板、侧板和端板采用PVC、树脂、或树脂与秸杆颗粒复合材料制作。
由上述技术方案可知，本实用新型中的盒式模块可相互纵横搭接，构成矩阵容器的骨架，整体性强度好，且易于施工。使用时，雨/污水沉淀井的上部液体经进水管进入矩阵容器，矩阵容器作为生化池将雨/污水生化处理后再经出水管输出到使用设备接口。排污管供抽污设备抽污用，外进水管连接外部雨/污水入口。
本实用新型的有益效果：结构简单、安装方便、造价低廉，可任意选择容积，自身重量轻，容积大。
