申请日2012.03.23
公开(公告)日2012.10.03
IPC分类号C02F1/04
摘要
本实用新型公开了一种蒸馏水处理用数字量控制电路，外部控制气源的输出端与处理器上的控制气源输入端口连接，外部蒸发器液位输出端与处理器上的蒸发器液位高输入端口连接，处理器上的冷水电磁阀输出端口与冷水电磁阀EV01的控制端连接，处理器上的两个料水电磁阀输出端口分别与料水电磁阀Ⅰ、Ⅱ的控制端连接，处理器上的Ⅰ效排放电磁阀输出端口与Ⅰ效排放电磁阀EV04的控制端连接，处理器上的蒸馏水切换电磁阀输出端口与蒸馏水切换电磁阀EV05的控制端连接，处理器上的水泵熔断器输出端口与水泵熔断器FU1的控制端连接。本实用新型采用自动化方式实现蒸馏水处理过程的数字量控制，提供网络接口，采集的数据可远送，还可进行远程控制。
权利要求书

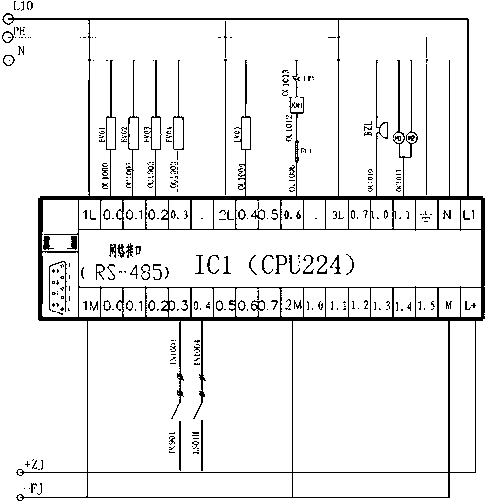

1.蒸馏水处理用数字量控制电路，其特征在于：它包括处理器、冷水电磁阀EV01、Ⅰ效排放电磁阀EV04、蒸馏水切换电磁阀EV05、水泵熔断器FU1、水泵接触器KM1、热继电器FR1、一个或多个网络接口和至少两个料水电磁阀，两个料水电磁阀包括料水电磁阀ⅠEV02和料水电磁阀ⅡEV03，处理器与网络接口电连接;
外部控制气源的输出端与处理器上的控制气源输入端口连接，外部蒸发器液位输出端与处理器上的蒸发器液位高输入端口连接，处理器上的冷水电磁阀输出端口与冷水电磁阀EV01的控制端连接，处理器上的两个料水电磁阀输出端口分别与料水电磁阀ⅠEV02的控制端和料水电磁阀ⅡEV03的控制端连接，处理器上的Ⅰ效排放电磁阀输出端口与Ⅰ效排放电磁阀EV04的控制端连接，处理器上的蒸馏水切换电磁阀输出端口与蒸馏水切换电磁阀EV05的控制端连接，处理器上的水泵熔断器输出端口与水泵熔断器FU1的控制端连接，水泵熔断器FU1的输出端依次串接有水泵接触器KM1和热继电器FR1，处理器的风扇输出端口并接有至少两个风扇，处理器的蜂鸣器输出端口串接有蜂鸣器。
说明书
蒸馏水处理用数字量控制电路
技术领域
本实用新型涉及一种蒸馏水处理用数字量控制电路。
背景技术
蒸馏水是指用蒸馏方法制备的纯水，可分为一次或多次蒸馏水，现已被广泛应用于医疗、科学研究、生产生活中。现有的蒸馏水处理过程中在对蒸馏水的数字量控制部分大多采用人工手动控制，工作人员需要不断地进行手动调节，调节过程中需要工作人员牢记每条连接线路的具体连接情况，工作难度和强度较大，工作效率较低，且人工手动控制过程中人为因数带来的影响较大，若调错或者设置错误，很容易导致设备异常，甚至损坏设备等不良情况的发生，而当设备出现异常等不良现象时，不易及时被发现，从而导致设备不正常运行，极易损坏设备，使得设备的故障率随之提高，而生产出来的蒸馏水的质量无法得到保证，现有的数字量控制大多为现场控制，且采集到的数据不可远送，在设备较多的情况下，无法明确地知悉每台设备的运行情况，当某台设备出现异常时，还需到现场处理，无法远程处理。
实用新型内容
本实用新型的目的即在于克服现有技术的不足，提供一种蒸馏水处理用数字量控制电路，解决了蒸馏水处理过程中数字量控制、采集到的数据不可远送，以及不可远程控制等问题。
本实用新型的目的通过以下技术方案来实现：蒸馏水处理用数字量控制电路，它包括处理器、冷水电磁阀EV01、Ⅰ效排放电磁阀EV04、蒸馏水切换电磁阀EV05、水泵熔断器FU1、水泵接触器KM1、热继电器FR1、一个或多个网络接口和至少两个料水电磁阀，两个料水电磁阀包括料水电磁阀ⅠEV02和料水电磁阀ⅡEV03，处理器与网络接口电连接;
外部控制气源的输出端与处理器上的控制气源输入端口连接，外部蒸发器液位输出端与处理器上的蒸发器液位高输入端口连接，处理器上的冷水电磁阀输出端口与冷水电磁阀EV01的控制端连接，处理器上的两个料水电磁阀输出端口分别与料水电磁阀ⅠEV02的控制端和料水电磁阀ⅡEV03的控制端连接，处理器上的Ⅰ效排放电磁阀输出端口与Ⅰ效排放电磁阀EV04的控制端连接，处理器上的蒸馏水切换电磁阀输出端口与蒸馏水切换电磁阀EV05的控制端连接，处理器上的水泵熔断器输出端口与水泵熔断器FU1的控制端连接，水泵熔断器FU1的输出端依次串接有水泵接触器KM1和热继电器FR1，处理器的风扇输出端口并接有至少两个风扇，处理器的蜂鸣器输出端口串接有蜂鸣器。
本实用新型的有益效果是：本实用新型提供一种蒸馏水处理用数字量控制电路，具有结构简单，操作过程简单，采用自动化方式实现蒸馏水处理过程的数字量控制，从而降低甚至消除蒸馏水处理过程中的人为因素带来的影响，确保不损伤设备，降低了设备的故障率，确保生产出来的蒸馏水质量符合要求，还提供有网络接口，采集的数据可远送，可远程观看现场每台设备的运行情况，还可进行远程控制，当监控中心监控到设备异常时，可远程及时做出解决方案，确保第一时间发现问题、解决问题等优点。
