申请日2012.03.22
公开(公告)日2012.11.14
IPC分类号C02F9/14
摘要
本实用新型公开了一种模块化庭院式生活污水处理系统，属于环保设备;旨在提供一种占地面积小、净化效果好、成本低的生活污水处理系统。它包括预处理箱、与之连通的湿地水箱;预处理箱(14)中设有污水池(1)、沉降池(12)和缓冲池(3)，污水池(1)通过第二孔板(15)与沉降池(12)连通，该沉降池与缓冲池(3)连通;该缓冲池中设有多个串联的厌氧罐(4)，第一个厌氧罐(4)与缓冲池(3)连通、最后一个厌氧罐(4)与湿地水箱(6)连通;第一孔板(10)的下方有连接管(9)。本实用新型可根据处理能力和处理效果进行模块化快速组合，既缩短了建设周期、又便于批量生产;是一种适合农村使用的生活污水处理设备。
权利要求书

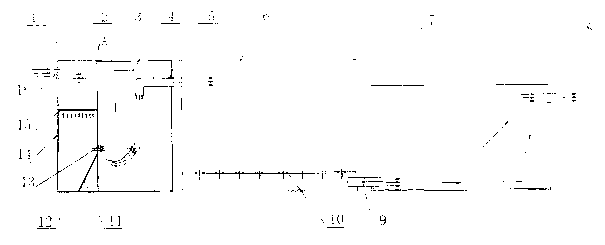

1.一种模块化庭院式生活污水处理系统，包括预处理箱、以及与之连通且设有第一孔板的湿地水箱;其特征在于：预处理箱(14)中设有污水池(1)、沉降池(12)以及密闭的缓冲池(3)，污水池(1)通过第二孔板(15)与位于其下方的沉降池(12)连通，该沉降池通过设在池壁上的过水孔(13)与缓冲池(3)连通;该缓冲池中设有串联连通的多个厌氧罐(4)，第一个厌氧罐(4)与缓冲池(3)连通、最后一个厌氧罐(4)与设有第一孔板(10)的湿地水箱(6)连通;在第一孔板(10)的下方有固定在该湿地水箱上的连接管(9)。
2.根据权利要求1所述的模块化庭院式生活污水处理系统，其特征在于：设有排水管(8)的清水箱(7)与连接管(9)连通。
3.根据权利要求1或2所述的模块化庭院式生活污水处理系统，其特征在于：污水池(1)的池壁上设有溢油口(2)。
4.根据权利要求1或2所述的模块化庭院式生活污水处理系统，其特征在于：沉降池(12)中固定有斜板(11)。
5.根据权利要求3所述的模块化庭院式生活污水处理系统，其特征在于：沉降池(12)中固定有斜板(11)。
说明书
模块化庭院式生活污水处理系统
技术领域
本实用新型涉及一种污水处理系统，尤其涉及一种生活污水处理系统。
背景技术：人工湿地污水处理工艺是二十世纪七八十年代发展起来的一种污水处理技术，而潜流式人工湿地污水净化系统是应用最多的一种污水处理系统;它是在一定的填料上种植水生植物而建立来的人工湿地生态系统。当污水流经湿地系统时，污水中的污染物和富营养物质即可被系统吸收或分解，从而使水质得到净化。然而，潜流式人工湿地系统存在填料容易堵塞、污水停留时间短、占地面积大、建造周期长、成本高等缺陷。
发明内容：针对现有技术中存在的上述缺陷，本实用新型旨在提供一种填料不易堵塞、占地面积小、净化效果好、成本低的模块化庭院式生活污水处理系统。
为了实现上述目的，本实用新型采用以下技术方案：它包括预处理箱、以及与之连通且设有第一孔板的湿地水箱;预处理箱中设有污水池、沉降池以及密闭的缓冲池，污水池通过第二孔板与位于其下方的沉降池连通，该沉降池通过设在池壁上的过水孔与缓冲池连通;该缓冲池中设有串联连通的多个厌氧罐，第一个厌氧罐与缓冲池连通、最后一个厌氧罐与设有第一孔板的湿地水箱连通;在第一孔板的下方有固定在该湿地水箱上的连接管。
设有排水管的清水箱与连接管连通;污水池的池壁上设有溢油口;沉降池中固定有斜板。
与现有技术比较，本实用新型由于采用了上述技术方案，因此具有污水停留时间长、填料不易堵塞、占地面积小、净化效果好等诸多优点。具体分析如下：
1)由于在预处理箱中增加了多个串联的厌氧罐，因此既可通过厌氧反应来提高净化效果、又减小了占地面积，而且还提高了水力负荷。
2)由于水流沿垂直方向作上下蛇形运动，因此不仅有效地延长了污水在系统中的停留时间、增加了接触面积，而且也避免了因形成死角而产生沉淀和堵塞;提高了水生植物的生物量和溶氧水平，改善了水质净化效果。
3)预处理箱、湿地水箱的尺寸均采用模块化设计，因此可根据排水量和处理能力对预处理箱、湿地水箱进行并联或串联，从而快速组合成符合用户要求的处理系统;既降低了工程建造周期和成本，又便于批量生产。
