申请日2017.10.26
公开(公告)日2018.06.26
IPC分类号C02F3/02
摘要
本实用新型提供了一种曝气挂膜一体式的污水净化器，包括：釜体，其内部中空，适于提供曝气挂膜的空间，所述釜体的底部具有排水口;所述釜体的内部的上端具有两个曝气管道，所述曝气管道从侧壁插入并且排气口竖直朝向所述釜体的底部;所述排水管组由若干个排水管体组成，若干个所述排水管体呈中心对称分布并且相互连通，所述排水管体的侧壁上具有若干个通流孔，所述通流孔的轴线竖直向下，所述通流孔朝向所述釜体的上端;所述挂膜曝气机构与两个所述排气口固定且连通，所述挂膜曝气机构适于将气体引导至所述釜体的底部并且将其散开排出，所述挂膜曝气机构适于污水挂膜处理。此种设计便于一体化实现挂膜曝气。
权利要求书

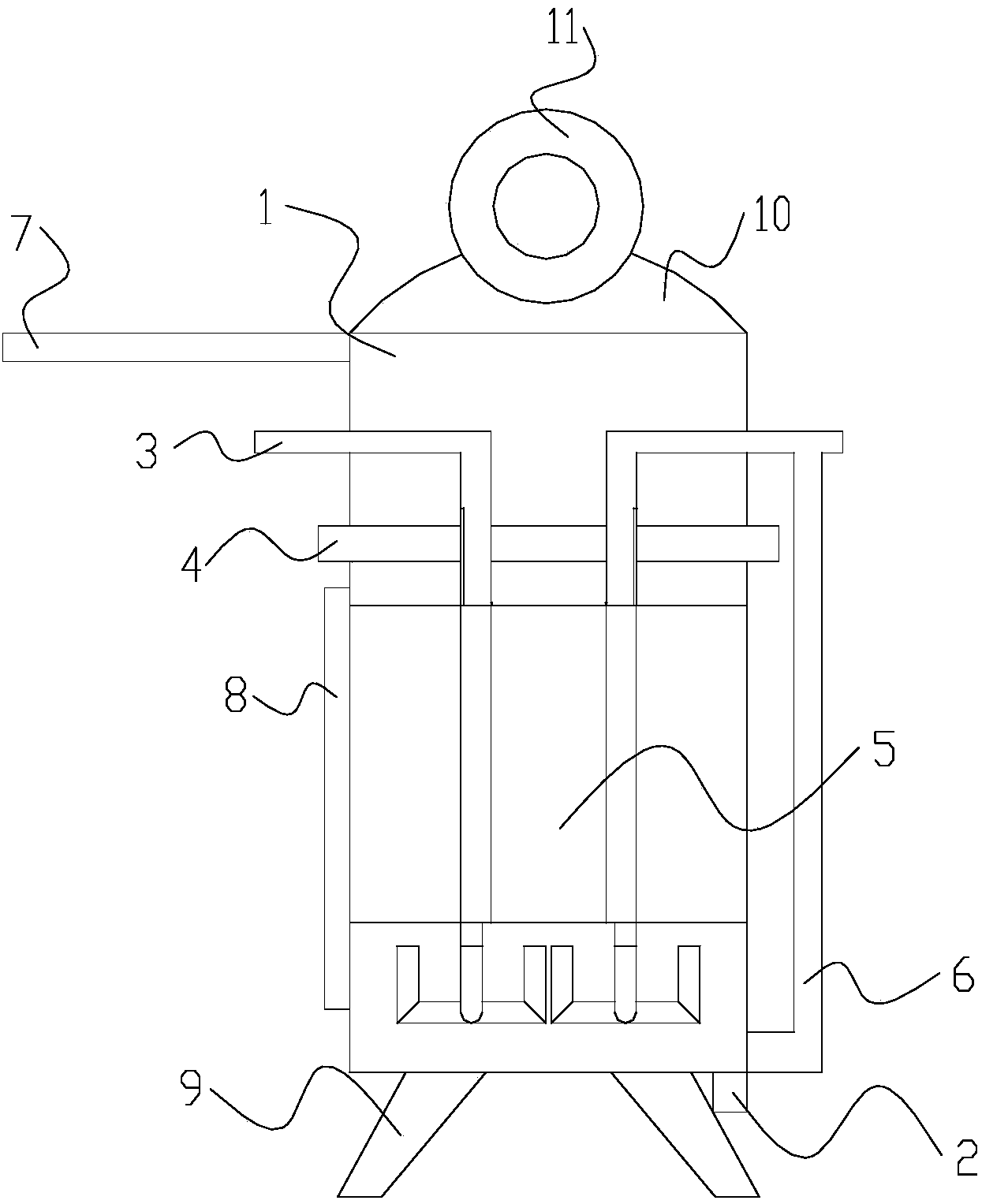

1.一种曝气挂膜一体式的污水净化器，其特征在于：包括：
釜体(1)，其内部中空，适于提供曝气挂膜的空间，所述釜体(1)的底部具有排水口(2);
所述釜体(1)的内部的上端具有两个曝气管道(3)，所述曝气管道(3)从侧壁插入并且排气口竖直朝向所述釜体(1)的底部;
排水管组(4)，所述排水管组(4)由若干个排水管体(41)组成，若干个所述排水管体(41)呈中心对称分布并且相互连通，所述排水管体(41)的侧壁上具有若干个通流孔(42)，所述通流孔(42)的轴线竖直向下，所述通流孔(42)朝向所述釜体(1)的上端;
挂膜曝气机构(5)，所述挂膜曝气机构(5)与两个所述排气口固定且连通，所述挂膜曝气机构(5)适于将气体引导至所述釜体(1)的底部并且将其散开排出，所述挂膜曝气机构(5)适于污水挂膜处理。
2.如权利要求1所述的污水净化器，其特征在于：所述挂膜曝气机构(5)包括两个曝气管组，所述曝气管组包括曝气通管(51)、分气管口和滑杆(52)，
所述曝气通管(51)为圆柱体杆状，所述曝气通管(51)上开设有延所述曝气通管(51)的长度方向的通气孔(53)，所述通气孔(53)的轴线与所述曝气通管(51)的轴线不共线，所述曝气通管(51)的上端与所述排气口固定连接，所述通气孔(53)与所述排气口连通，
所述曝气通管(51)的侧壁上，延所述曝气通管(51)的长度方向上开设有滑槽(54)，所述曝气通管(51)的上端具有螺纹固定孔(55)，所述滑杆(52)的上端具有固定垫片(56)，所述固定垫片(56)上开设有通孔(57)，所述螺纹固定孔(55)与所述通孔(57)通过螺栓固定，薄膜的一侧延所述滑杆(52)的长度方向与一个所述滑杆(52)固定，另一侧延所述滑杆(52)的长度方向与另一个所述滑杆(52)固定，
所述分气管道包括主管(58)、若干个水平分管(59)和若干个竖管(510)，所述主管(58)的一端与曝气通管(51)的下端固定连接并且与所述通气孔(53)连通，若干个所述水平分管(59)以所述主管(58)的轴线为中心线呈中心对称分布，若干个所述水平分管(59)的一端与所述主管(58)的另一端固定连接且连通;一个所述水平分管(59)的另一端与一个所述竖管(510)的一端固定连接且连通，所述竖管(510)的另一端朝向所述釜体(1)的上端。
3.如权利要求2所述的污水净化器，其特征在于：所述曝气通管(51)的侧壁上开设有若干个用于挂膜的第一卡槽(511)，所述釜体(1)的侧壁上开设有若干个用于挂膜的第二卡槽。
4.如权利要求3所述的污水净化器，其特征在于：所述曝气通管(51)的上端具有凹坑(512)，所述凹坑(512)的深度等于所述固定垫片(56)的厚度，所述固定垫片(56)卡设在所述凹坑(512)中。
5.如权利要求4所述的污水净化器，其特征在于：所述曝气通管(51)的上端固定有弧形固定片(513)，所述弧形固定片(513)上开设有若干个第一连接孔(514)，所述曝气管道(3)上开设有若干个第二连接孔，所述第一连接孔(514)和所述第二连接孔通过螺栓固定。
6.如权利要求5所述的污水净化器，其特征在于：还包括辅助曝气管(6)，所述辅助曝气管(6)的一端与一个所述曝气管道(3)固定连接且连通，另一端与所述釜体(1)的底部连通。
7.如权利要求6所述的污水净化器，其特征在于：还包括泄气管(7)，所述泄气管(7)的一端与所述釜体(1)的上端连通。
8.如权利要求7所述的污水净化器，其特征在于：所述釜体(1)的侧壁上具有用于观测水位的观测口(8)。
9.如权利要求8所述的污水净化器，其特征在于：还包括若干个支脚(9)，所述支脚(9)固定在所述釜体(1)的底部。
10.如权利要求1~9任一所述的污水净化器，其特征在于：所述釜体(1)的釜顶(10)可拆卸，所述釜顶(10)的上端具有提拉把手(11)。
说明书
一种曝气挂膜一体式的污水净化器
技术领域
本实用新型属于一种污水净化器，具体涉及一种曝气挂膜一体式的污水净化器。
背景技术
水质净化器简称净水器，是集混合、反应、沉淀、过滤于一体的一元化设备，具有结构紧凑、体积小、操作管理简便和性能稳定等优点，是一种成功的净水设备。
现有技术中存在污水净化器，对于曝气以及挂膜的过程，通常需要借助两个釜体实现净化的过程，成本相对较高，并且水过了以后，便无法实现再次的曝气或者挂膜，过程无法回退，成本相对较高，效果相对较差。
实用新型内容
为解决现有技术存在的污水净化器的曝气以及挂膜效果差的缺陷，本实用新型提供一种曝气挂膜一体式的污水净化器。
本实用新型提供了一种曝气挂膜一体式的污水净化器，包括：
釜体，其内部中空，适于提供曝气挂膜的空间，所述釜体的底部具有排水口;
所述釜体的内部的上端具有两个曝气管道，所述曝气管道从侧壁插入并且排气口竖直朝向所述釜体的底部;
排水管组，所述排水管组由若干个排水管体组成，若干个所述排水管体呈中心对称分布并且相互连通，所述排水管体的侧壁上具有若干个通流孔，所述通流孔的轴线竖直向下，所述通流孔朝向所述釜体的上端;
挂膜曝气机构，所述挂膜曝气机构与两个所述排气口固定且连通，所述挂膜曝气机构适于将气体引导至所述釜体的底部并且将其散开排出，所述挂膜曝气机构适于污水挂膜处理。
作为优选，所述挂膜曝气机构包括两个曝气管组，所述曝气管组包括曝气通管、分气管口和滑杆，
所述曝气通管为圆柱体杆状，所述曝气通管上开设有延所述曝气通管的长度方向的通气孔，所述通气孔的轴线与所述曝气通管的轴线不共线，所述曝气通管的上端与所述排气口固定连接，所述通气孔与所述排气口连通，
所述曝气通管的侧壁上，延所述曝气通管的长度方向上开设有滑槽，所述曝气通管的上端具有螺纹固定孔，所述滑杆的上端具有固定垫片，所述固定垫片上开设有通孔，所述螺纹固定孔与所述通孔通过螺栓固定，薄膜的一侧延所述滑杆的长度方向与一个所述滑杆固定，另一侧延所述滑杆的长度方向与另一个所述滑杆固定，
所述分气管道包括主管、若干个水平分管和若干个所述竖管，所述主管的一端与曝气通管的下端固定连接并且与所述通气孔连通，若干个所述水平分管以所述主管的轴线为中心线呈中心对称分布，若干个所述水平分管的一端与所述主管的另一端固定连接且连通;一个所述水平分管的另一端与一个所述竖管的一端固定连接且连通，所述竖管的另一端朝向所述釜体的上端。
作为优选，所述曝气通管的侧壁上开设有若干个用于挂膜的第一卡槽，所述釜体的侧壁上开设有若干个用于挂膜的第二卡槽。
作为优选，所述曝气通管的上端具有凹坑，所述凹坑的深度等于所述固定垫片的厚度，所述固定垫片卡设在所述凹坑中。
作为优选，所述曝气通管的上端固定有弧形固定片，所述弧形固定片上开设有若干个第一连接孔，所述曝气管道上开设有若干个第二连接孔，所述第一连接孔和所述第二连接孔通过螺栓固定。
作为优选，还包括辅助曝气管，所述辅助曝气管的一端与一个所述曝气管道固定连接且连通，另一端与所述釜体的底部连通。
作为优选，还包括泄气管，所述泄气管的一端与所述釜体的上端连通。
作为优选，所述釜体的侧壁上具有用于观测水位的观测口。
作为优选，还包括若干个支脚，所述支脚固定在所述釜体的底部。
作为优选，所述釜体的釜顶可拆卸，所述釜顶的上端具有提拉把手。
本实用新型的有益效果此种曝气挂膜一体式的污水净化器，首先，釜体的设置，用于提供曝气挂膜的空间，釜体的底部具有排水口用于实现排水的效果并且可以充分排水。通过曝气管道的设置用于实现顺利的曝气以及气体的传递，通过排水管组的设置，实现污水的排入以及散开状的排入，通过通流孔的设置并且通流孔竖直朝向上，便于水能顺利的散开后再实现喷射的效果;通过挂膜曝气机构，在借助其实现曝气的过程下，实现挂膜的效果。
