申请日2012.03.08
公开(公告)日2012.07.18
IPC分类号C02F1/78; C02F1/72
摘要
本发明公开了一种实现微污染水处理的O3/H2O2系统，属于水处理设备技术领域。所述系统包括进气子系统、加H2O2子系统、O3/H2O2反应器和尾气处理子系统，其中进气子系统包括氧气罐和臭氧发生器，加H2O2子系统包括H2O2储存箱和兰格泵，O3/H2O2反应器包括六组O3/H2O2反应单体，尾气处理子系统包括气水分离器和臭氧尾气破坏器。微污染水和H2O2进入通有臭氧的O3/H2O2反应器单体，通过总出水口排出，进入气水分离器，被分离气体经过臭氧尾气破坏后直接排放，被分离的水经总出水口进入净化水储存箱。本系统适用于微污染水的处理，相比较现行微污染水处理设备，具有占地面积小，集成度高，臭氧利用率高，处理效果好等优势。
权利要求书

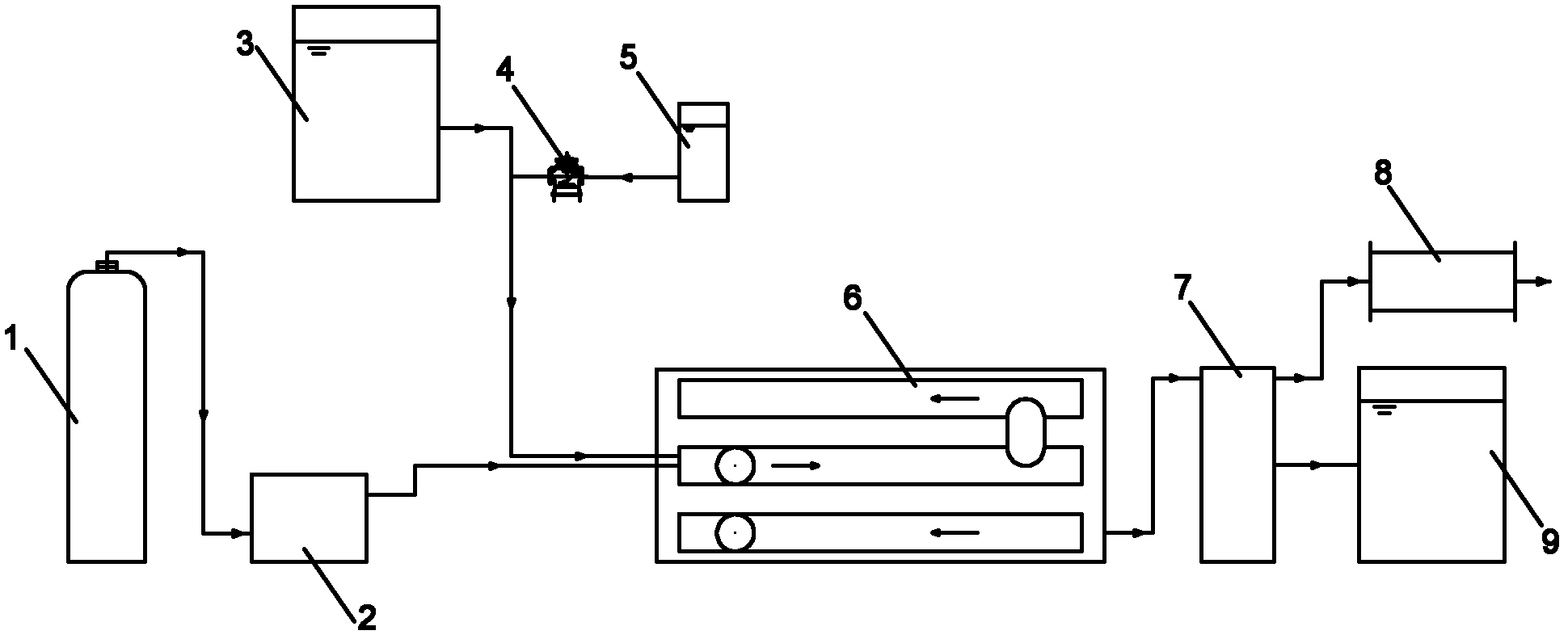

1.一种实现微污染水处理的O3/H2O2系统，其特征在于：所述系统包括进气子系统、 加H2O2子系统、O3/H2O2反应器和尾气处理子系统，其中进气子系统包括氧气罐和臭氧发生 器，加H2O2子系统包括H2O2储存箱和兰格泵，O3/H2O2反应器主要由多个O3/H2O2反应单体串联 而成，尾气处理子系统包括气水分离器和臭氧尾气破坏器;其中，氧气罐的出气口与臭 氧发生器的进口相连，臭氧发生器的出口与O3/H2O2反应器的进气口相连，H2O2储存箱的出 水口与兰格泵的进水管相连，兰格泵的出水管和待处理水储存箱的出水口都与O3/H2O2反应 器的进水口相连，O2/H2O2反应器的出水口与气水分离器进口相连，气水分离器的出气口与 臭氧尾气破坏器的进口相连，气水分离器的水出口流出净化水。
2.根据权利要求1所述的微污染水处理的O3/H2O2系统，其特征在于：所述O3/H2O2反应 器的每个反应单体为圆柱状壳体，壳体内部一端设臭氧曝气头，另一端封闭;壳体两侧 分设进水口与出水口，所有反应单体轴向平行，并以相同间隔排列在园柱形反应器外壳 内部同一圆周上，相邻两个反应单体的进水口与出水口相连通形成串联结构，首尾两个 反应单体进水口、出水口为O3/H2O2反应器的进、出水口。
3.根据权利要求1所述的微污染水处理的O3/H2O2系统，其特征在于：所述的微污染水 包括：景观水，饮用水水源，再生水。
说明书
一种实现微污染水处理的臭氧联合双氧水系统
技术领域
本发明属于水处理设备技术领域，尤其涉及一种实现微污染水处理的O3/H2O2(臭氧联 合双氧水)系统。
背景技术
一般来说，受污染江河水体中主要包括石油烃、挥发酚、氨氮、农药、COD、重金 属、砷、氰化物等，这些污染物种类较多，性质较复杂，但浓度比较低，尤其是那些难 于降解、易于生物积累和具有致突变、致畸和致癌作用的优先控制有毒有机污染物，对 人体健康毒害很大。
目前，中国给水量不足，水资源浪费和污染严重，给水水质标准偏低，由于中国目 前的经济实力，无法在较短时间内控制水源污染，改变水源水质低劣的现状，因而人们 不得不采用新的处理方法来保证饮用水的安全和人们的健康。经过几十年的研究探索， 开发出了许多净化新工艺。
高级氧化法是一种新生的水处理技术，根据高级氧化技术中反应体系中界面特性不 同，可将高级氧化技术分为均相高级氧化技术和非均相高级氧化技术，均相高级氧化技 术包括Fenton氧化、O3、UV/O3、O3/H2O2和UV/H2O2(芬顿氧化、臭氧、臭氧联合紫外、 臭氧联合双氧水和紫外联合双氧水)等体系，非均相氧化包括：UV/TiO2(紫外联合二氧 化钛)等。其中UV/O3是均相高级氧化技术中的一种，在O3中引入UV后，羟基自由基的 产生效率更高，有效的提高了臭氧氧化降解有机物的效率。由于UV不仅能够激发O3分子 促使其产生·OH，还具有很强的杀菌性能，因此UV/O3技术在各种有机物的降解和自来水 深度处理中有广泛的应用潜力。
然而现行高级氧化设备存在集成度低，占地面积大，臭氧利用率低等问题。
微污染水一般是指受有机物污染，部分水质超过《地表水环境质量标准》的III类水 体要求的水体。传统处理微污染水的方法有电化学法，混凝沉淀加氯消毒法等，不能有 效去除以溶解状态存在的有机物，而且都是实验室规模，很难推广应用。
发明内容
本发明的目的是为了解决现有的高级氧化设备存在的上述不足，提供了一种实现微 污染水处理的O3/H2O2系统，具有占地面积小，集成度高，氧化性能提高，臭氧利用率高， 效果好的特点。
本发明是通过以下技术方案实现的：所述的实现微污染水处理的O3/H2O2系统，其特征 在于：所述系统包括进气子系统、加H2O2子系统、O3/H2O2反应器和尾气处理子系统，其中 进气子系统包括氧气罐和臭氧发生器，加H2O2子系统包括H2O2储存箱和兰格泵，O3/H2O2反应 器主要由多个O3/H2O2反应单体串联而成，尾气处理子系统包括气水分离器和臭氧尾气破坏 器;其中，氧气罐的出气口与臭氧发生器的进口相连，臭氧发生器的出口与O3/H2O2反应器 的进气口相连，H2O2储存箱的出水口与兰格泵的进水管相连，兰格泵的出水管和待处理水 储存箱的出水口都与O3/H2O2反应器的进水口相连，O3/H2O2反应器的出水口与气水分离器进 口相连，气水分离器的出气口与臭氧尾气破坏器的进口相连，气水分离器的水出口流出 净化水。
所述O3/H2O2反应器的每个反应单体为圆柱状壳体，壳体内部一端设臭氧曝气头，另一 端封闭;壳体两侧分设进水口与出水口，所有反应单体轴向平行，并以相同间隔排列在 园柱形反应器外壳内部同一圆周上，相邻两个反应单体的进水口与出水口相连通形成串 联结构，首尾两个反应单体进水口、出水口为O3/H2O2反应器的进、出水口。
所述的微污染水包括：景观水，饮用水水源，再生水等。
由上述本发明提供的技术方案可以看出：本发明能够实现O3与H2O2的联合作用，反应 器单体的串联，延长了水与O3和H2O2的作用时间，使羟基自由基充分发挥氧化作用，去除 水中的有机污染物，提高出水水质;占地面积小，集成度高，氧化性能提高，臭氧利用 率高，效果好，适用于微污染水的处理。
