申请日2012.08.14
公开(公告)日2014.02.19
IPC分类号C05G3/04; C04B30/00
摘要
本发明公开了一种用污泥或沼渣制作的抗旱植被砖及制作方法，其结构包括砖体和砖盖，砖体有空腔，底部有多个小口朝下的盲孔，砖体空腔内盛装腐熟的有机肥、植被地沙土、壤土、和吸水保水剂的混合粉体。砖盖有孔，下端面石头纸防止粉体在运输中散失。通过砖盖孔向砖体空腔注水和植入树苗或种子，有保温和减少水分蒸发的作用，砖盖凹面收集雨水。砖体和砖盖可以根据需要加工成各种规格和形状，埋入沙中可缓慢被菌类降解变成有机肥和土壤成分，改善沙土的理化性状，提高沙土的持水能力和植被植物的存活率。由于治理沙漠是工程浩大、长期持久的工作，本发明也会给城市污水处理厂的鲜污泥或用污泥制沼气的鲜沼渣提供一条资源化利用的新方法。
权利要求书
1.一种用污泥或沼渣制作的抗旱植被砖，其结构特征在于：砖 体(1)是空腔的，底部有多个口朝下的小盲孔(9)，砖体(1)的空 腔(3)内盛装有机肥、沙土、壤土和吸水保水剂的混合粉体(8)， 砖体(1)的上端有砖盖(4)，砖盖(4)的中心部位有植孔(5)，上 面(6)呈凹形，盖的下端平面贴有石头纸(7)。
2.根据权利要求1所述的一种用污泥或沼渣制作的抗旱植被砖， 其特征还在于：砖体(1)和砖盖(4)是以污泥或沼渣为主料、沸石 颗粒为骨料、腐植酸、氧化镁为辅料混合均匀制得的有机-无机复合 砖料，然后经模压成型后风干制得，可以在潮湿环境中缓慢软化、被 微生物降解，成为植被沙层中的营养成分。
3.根据权利要求1所述的一种用污泥或沼渣制作的抗旱植被砖， 砖体(1)和砖盖(4)可以是方形、圆柱形、多边形。
4.根据权利要求1所述的一种用污泥或沼渣制作的抗旱植被砖， 其中沸石颗粒既是砖体(1)和砖盖(4)的骨料又兼吸氨除臭剂，可 使砖体无臭味。
5.根据权利要求2所述的一种用污泥或沼渣制作的抗旱植被转， 其制作方法的特征在于：主料污泥或沼渣是未经发酵处理的鲜污泥或 鲜沼渣，含水率60%～65%，有机质含量40%～45%(干基)。
6.根据权利要求2所述的有机无机-复合砖料，其制作的配比 以重量份计：污泥或沼渣∶沸石颗粒∶腐植酸∶氧化镁粉为：5∶3∶ 1∶1优选为：5∶3∶1.3∶0.7。
7.根据权利要求1所述的一种用污泥或沼渣制作的抗旱植被转， 其空腔内盛装的混合粉体8的制作配比以重量份计：有机肥∶沙土∶ 壤土∶吸水保水剂为2∶6∶1.9∶0.1。
说明书
一种用污泥或沼渣制作的抗旱植被砖及制作方法
技术领域
本发明涉及一种用城市生活污水处理厂的鲜污泥或用污泥制沼 气产生的鲜沼渣为主料制作的，具有抗旱保水和改良植被沙层功能的 抗旱植被砖及其制作方法。
背景技术
全球变暖，促使沙漠化日趋严重，主要控制方法是节能、减排、 低碳环保和植树种草。但是在干旱少雨的沙化地带或沙漠中绿化植 被，水和有机质是植被工程的重要环节，现有的治沙植被方法效率低， 速度慢;已出现的组合砖、绿化砖不能生物降解对植被沙层没有改良 的作用，往往达不到预期的效果。
发明内容
本发明的目的是要提供一种能在干旱、沙化严重地区，即节水又 能改造沙层结构、植被成活率高的一种用污泥或沼渣为主料制作的抗 旱植被砖。并为城市生活污水处理厂的污泥和污泥制沼气产生的沼渣 资源化应用提供一个新方法。
本发明利用未发酵的污泥或沼渣中富含高分子絮凝剂具有的粘 结作用，将污泥、沸石颗粒、腐植酸、氧化镁粘合到一起，经模压自 然风干后其强度高于土沙砖烧制前的强度，搬运不会损坏;在长期潮 湿环境中还可以缓慢变软并逐渐被生物降解，变成植被沙层中营养物 质，改变植被沙层的理化性状，砖体的外框为方形、圆柱形、多边形。 有臭味。腐植酸为菌类繁育促生剂，氧化镁是砖体1和砖盖4的增强 剂，当砖体1和砖盖4降解分散后可做为植被植物的光合作用的促进 剂。
附图2是本发明实施植被埋入沙中的生长示意图。
实施方法
本发明：砖体1和砖盖4是用城市污水处理厂的鲜污泥或用污泥 制沼气产生的鲜沼渣(含水率60%-65%，也称干污泥、干沼渣或 鲜污泥、鲜沼渣)和沸石颗粒、腐植酸、氧化镁按重量份5∶3∶1∶ 1优选为：5∶3∶1.3∶0.7比例混合均匀制得有机-无机复合砖料 (含水率30%-33%)，然后经模压风干制成。砖体空腔3内装有腐 熟的有机肥、植被地沙土、壤土、和吸水保水剂按重量份计2∶6∶1.9 ∶0.1的配比混合均匀制成粉体8。砖体1的底部有多个口朝下的小 盲孔9，盲孔上端的壁较薄在潮湿的环境中能逐渐软化。其作用有三 点：一是防止搬运时空腔3内的混合粉体8散失;二是防止植被施工 中，向砖体内灌入的水，流入沙层;三是：为植物根系向沙层深处伸 展制作的预留孔。砖体1的上端是砖盖4，砖盖4有种植孔5和收集 雨水的下凹斜面6，种植孔的下端面粘贴石头纸7。石头纸的作用有 两点：其一是运输中防止砖体空腔内的混合粉体散失;其二是植被作 业时先将其用专用刀具切开*口，从*口中植入种子或树苗，灌水、覆 沙，一块抗旱植被砖的作业即完成。石头纸又能起到阻隔水分与覆沙 的接触，减少砖体空腔内水分的散失。同时还可以起到保温和减少水

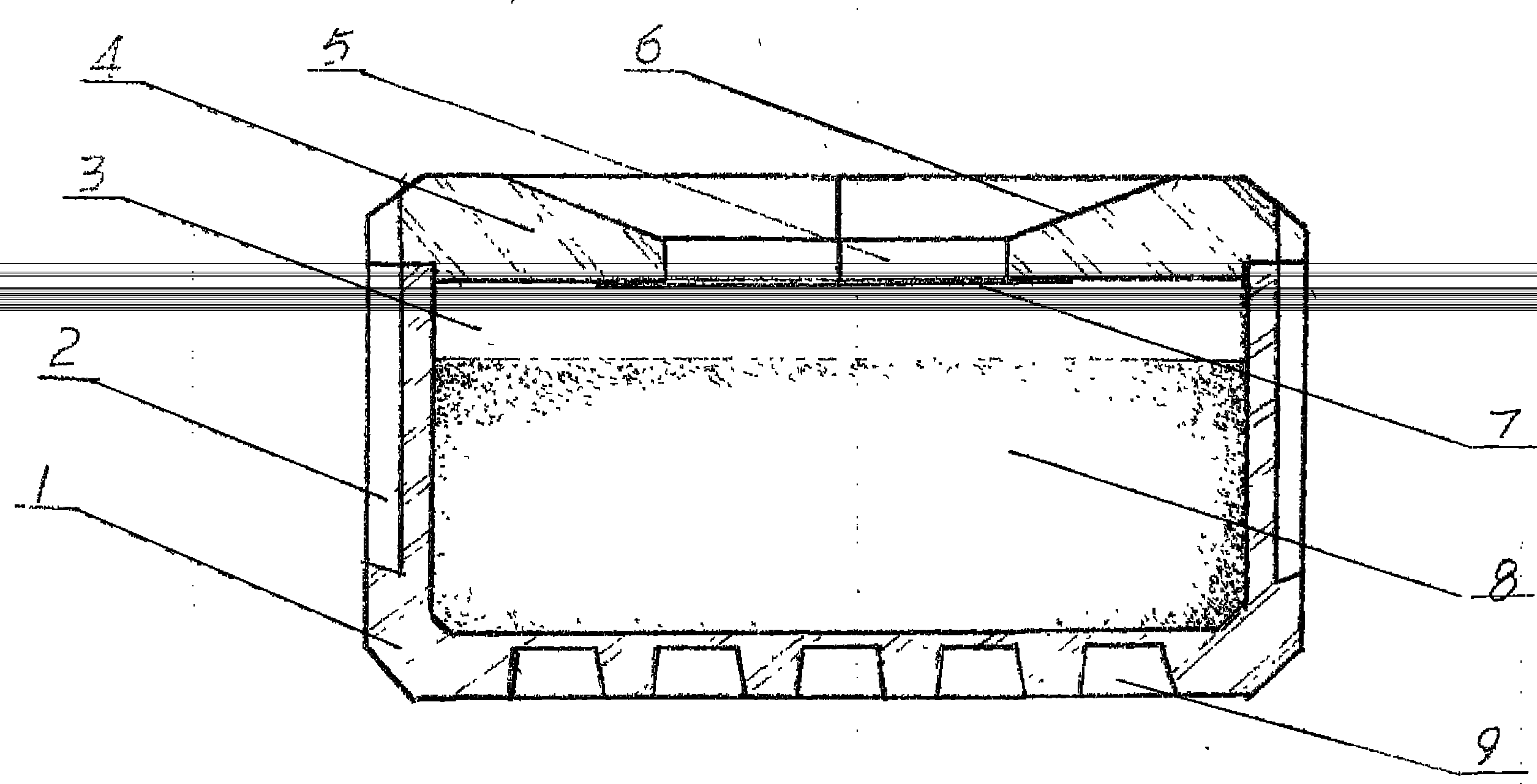

结合附图详细说明本发明的构思：图1是本发明的结构示意图。
本发明的构思是：利用城市生活污水处理厂未经发酵的鲜污泥或 用污泥制沼气产生的鲜沼渣，和沸石颗粒、腐植酸、氧化镁经充分混 合后模压制成上端开口有空腔的砖体1，和平面向中心凹陷并有植孔 的砖盖4，砖体1的底部有多个小口朝下的盲孔9，盲孔上端较薄遇 水后能逐渐软化便于根系向下伸展深入沙层深处，砖体外边框有数个 纵向不贯通沟槽2，目的是即增强砖体的刚性强度又可增加与沙层的 接触面积便于降雨时吸收雨水。砖体空腔3内盛装有机肥、植被地沙 土、壤土和吸水保水剂的混合粉体8，砖盖4由对称的两块组成，上 面6呈向中心凹陷便于收集雨水，流入砖体1的空腔，孔的下端平面 用石头纸7粘帖，防止粉体8在搬运中散失。
砖体1和砖盖4是用城市生活污水处理厂的鲜污泥或用污泥制沼 气产生的鲜沼渣与沸石颗粒、腐植酸、氧化镁按重量份5∶3∶1∶1 的比例，经充分混合，形成含水率32%～35%的有机-无机复合砖料 后，再经模压、风干制成。砖体1和砖盖4含15%～20%以上的有机 质和丰富的营养元素降解后可供树木、花草吸收利用;同时也能改变 植被沙层的理化性状，有利于有益菌类的存活、繁衍;可提高植被沙 层持水能力，更有利于植被的存活。砖盖4的下端面粘贴的石头纸7 的中间*形切孔是为注水、植入树苗或种子和减少水分蒸发而设计的。 *形切孔是用代*形刀刃的专用工具在实施植树、种草现场捅开的。
砖体中的沸石颗粒即是骨料又是吸氨剂和除臭剂，所以砖体不会 分蒸发的作用，种子发芽后可以从*形切孔中钻出。
利用本发明在沙漠或沙化严重地区植树、种草应选择雨季前 30-40天将本发明埋入挖好的沙坑中，从*形切孔中灌足水分，埋入 树苗或种子，再覆盖一薄层沙土即完成一块砖体的植树或种草施工。 由于砖体1和砖盖4是污泥或沼渣为主料制成，他们本身含有一定量 的絮凝剂，该物质有很强的吸水能力和粘结力，所以，加工砖体无需 使用水泥、石灰等粘结剂，同时，这种用污泥或沼渣制作的抗旱植被 砖埋入沙层砖体空腔内的粉体8能吸足灌入的水分，在40-50天内 为植被植物缓慢提供水分。雨季到来时，砖体内的树苗或种子已经发 芽生根，砖体也会逐渐软化、被菌类降解变成有机营养物质和土壤， 可以提高植被沙层的持水能力，改善植被沙层的理化性状，植被植物 就可以长期存活。
