申请日2012.04.17
公开(公告)日2012.11.07
IPC分类号C10L5/46; C02F11/12
摘要

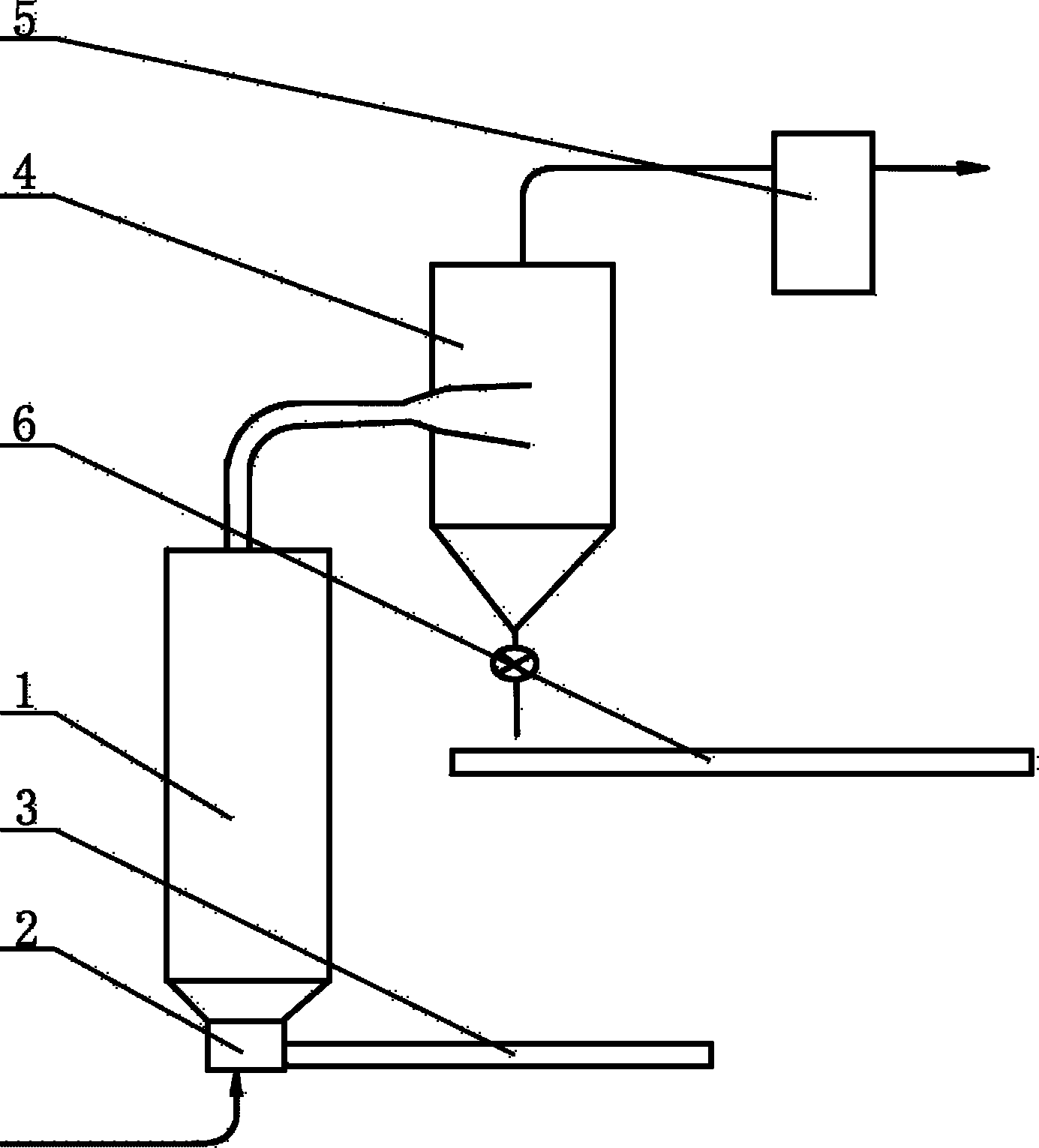

一种明胶生产污泥处理装置。主要解决了现有的明胶污泥在处理时耗费大量人力物力及浪费了明胶污泥中有效热值的问题。包括干燥塔(1)，干燥塔(1)的底部与锅炉的省煤器后的废烟气相通，其特征在于：干燥塔(1)的底部设有污泥破碎装置(2)，污泥破碎装置(2)与污泥输送装置(3)连通，干燥塔(1)的上方出口依次连通旋风分离器(4)及脉冲除尘器(5)。该明胶生产污泥处理装置对明胶污泥进行处理后得到干污泥，然后将干污泥拌入煤中置于锅炉中作为燃料燃烧，节省人力物力的同时充分利用了明胶污泥的热值，既利于环保又利用了其有效能源。
权利要求书
1.一种明胶生产污泥处理装置，包括干燥塔(1)，干燥塔(1)的底部与锅炉的省煤器后的废烟气相通，其特征在于：干燥塔(1)的底部设有污泥破碎装置(2)，污泥破碎装置(2)与污泥输送装置(3)连通，干燥塔(1)的上方出口依次连通旋风分离器(4)及脉冲除尘器(5)。
2.根据权利要求1所述的一种明胶生产污泥处理装置，其特征在于：旋风分离器(4)的下方排放口对应设有干污泥输送装置(6)。
说明书
一种明胶生产污泥处理装置
技术领域
本实用新型涉及一种明胶生产设备，具体涉及一种明胶生产污泥处理装置。
背景技术
明胶是一种高分子化合物，广泛用于食品、医药、化工、纺织、印刷、造纸、五金、家具、感光材料等众多行业。制取明胶的主要原料是猪、牛、羊等动物的皮料或骨料。明胶的污泥主要固形物是有机物，此部分污泥的成分存在着高热值，以前企业都将此部分污泥进行离心脱干后外运填埋，此种方式对环境造成较大的影响。同时企业需要花费较多的财力去处理运输和填埋的费用，并且浪费了污泥中的热值。
实用新型内容
为了克服现有的明胶污泥在处理时耗费大量人力物力及浪费了明胶污泥中有效热值的不足，本实用新型提供一种明胶生产污泥处理装置，该明胶生产污泥处理装置对明胶污泥进行处理后得到干污泥，然后将干污泥拌入煤中置于锅炉中作为燃料燃烧，节省人力物力的同时充分利用了明胶污泥的热值，既利于环保又利用了其有效能源。
本实用新型的技术方案是：一种明胶生产污泥处理装置包括干燥塔，干燥塔的底部与锅炉的省煤器后的废烟气相通，干燥塔的底部设有污泥破碎装置，污泥破碎装置与污泥输送装置连通，干燥塔的上方出口依次连通旋风分离器及脉冲除尘器。
所述的旋风分离器的下方排放口对应设有干污泥输送装置。
本实用新型具有如下有益效果：由于采取上述方案，锅炉省煤器后的废烟气将明胶污泥带入干燥塔内，利用165℃左右的废烟气温度将流化状态的明胶污泥在干燥塔内烘干，由于大块的明胶污泥在进入干燥塔之前被污泥破碎装置破碎，使废烟气能够有效地将明胶污泥带入干燥塔内加以烘干，烘干的明胶污泥通过旋风分离器进行分离，干污泥由旋风分离器的底部排出，粉尘随同废烟气进入脉冲除尘器进行初步除尘，减轻了锅炉的水膜除尘器的负荷，使锅炉排放的净化废烟气易于达到国家规定的排放标准。收集旋风分离器排放的干污泥并将其拌入煤中置于锅炉中作为燃料燃烧，回收了干污泥中2000Kcal/kg的热量，节省人力物力的同时充分利用了明胶污泥的热值，既利于环保又利用了其有效能源。
