申请日2012.04.06
公开(公告)日2012.11.14
IPC分类号F22D1/24; F22D1/00
摘要
一种节能废水回收系统，包括锅炉、油脂浸出器和废水箱，在锅炉的排烟口安装烟气回收管道，烟气回收管道穿过废水箱;废水箱通过废水回收管道与锅炉连接，废水回收管道上安装有水泵。烟气回收管道在废水箱内呈折叠状。锅炉产生的高温蒸汽对油脂浸出器上的溶剂喷淋管中的溶剂进行加热后，凝结成温度较高的热水，然后流入废水箱。锅炉产生的烟气，经抽风机被吸入烟气回收管道，然后进入废水箱外的夹空层，然后通过排烟气管排出。从油脂浸出器中流出的废水得到再次利用，锅炉排出的烟气中的热能也得到充分利用，这样节省水和锅炉燃料。
权利要求书
1.一种节能废水回收系统，包括锅炉(3)、油脂浸出器(1)和废水箱(7)，其特征在于，在锅炉(3)的排烟口安装烟气回收管道(4)，烟气回收管道(4)穿过废水箱(7);废水箱(7)通过废水回收管道(11)与锅炉(3)连接，废水回收管道(11)上安装有水泵(5)。
2.根据权利要求1所述的节能废水回收系统，其特征在于：所述烟气回收管道(4)在废水箱(7)内呈折叠状。
3.根据权利要求2所述的节能废水回收系统，其特征在于：所述废水箱(7)采用导热性好金属材料制作而成，废水箱(7)外具有夹空层(8)，烟气回收管道(4)穿过废水箱(7)后，与夹空层(8)连通，夹空层(8)上安装有排烟气管(9)。
4.根据权利要求3所述的节能废水回收系统，其特征在于：所述废水箱(7)和所有管道具有保温层。
说明书
一种节能废水回收系统
技术领域
本实用新型涉及废水回收系统，特别是一种油脂加工过程中产生的废水的回收系统。
背景技术
浸出法是油脂加工的一种重要方法，油脂浸出器是浸出法的主要设备，通过在浸出器的油脂原料中加入溶剂，然后经过浸滤后提取油脂。由于溶剂的最佳温度为50-55℃，所以在采用浸出法加工油脂时，往往要对溶剂进行加热，特别是冬天尤其如此。在对溶剂进行加热时，一般是先采用锅炉烧制蒸汽，然后将蒸汽通过管道输送到油脂浸出器，对油脂浸出器上溶剂管进行加热。对溶剂管加热后，蒸汽变成热水排出，然后流入到废水箱。
发明内容
本实用新型提供一种油脂浸出器的废水回收系统，能够科学利用从油脂浸出器中流出的热水，节省锅炉燃料，提高生产效率。

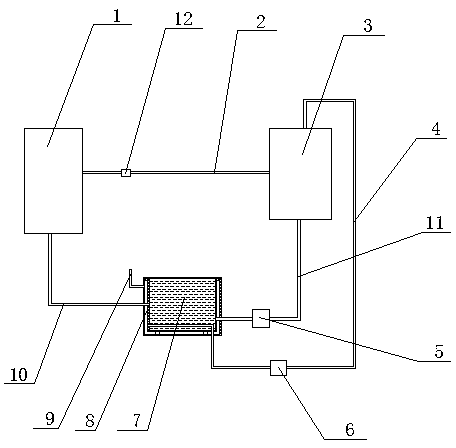

为达到上述目的，本实用新型的技术方案为：一种节能废水回收系统，包括锅炉、油脂浸出器和废水箱，在锅炉的排烟口安装烟气回收管道，烟气回收管道穿过废水箱;废水箱通过废水回收管道与锅炉连接，废水回收管道上安装有水泵。
作为优选，所述烟气回收管道在废水箱内呈折叠状。
作为优选，所述废水箱采用导热性好金属材料制作而成，废水箱外具有夹空层，烟气回收管道穿过废水箱后，与夹空层连通，夹空层上安装有排烟气管。
作为优选，所述废水箱和所有管道具有保温层。
本实用新型的有益效果：锅炉产生的高温蒸汽对油脂浸出器上的溶剂喷淋管中的溶剂进行加热后，凝结成温度较高的热水，然后流入废水箱。锅炉产生的烟气，经抽风机被吸入烟气回收管道，然后进入废水箱外的夹空层，然后通过排烟气管排出。烟气回收管在废水箱内呈折叠状，呈折叠状的烟气回收管对废水箱内的水进行第一次加热，进入夹空层内的烟气对废水箱内的水进行二次加热。然后，水泵将废水箱内的水输送到锅炉内，在锅炉内进行再次加热。这样，从油脂浸出器中流出的废水得到再次利用，锅炉排出的烟气中的热能也得到的充分利用，这样节省水和锅炉燃料。
