申请日2011.11.28
公开(公告)日2012.08.08
IPC分类号G03F7/30
摘要
本实用新型公开了一种热敏版自动冲版机胶水与污水分流装置，包括自动冲版机和出水管，在出水管上并联胶水回流管和废水管，在所述胶水回流管上设置球阀Ⅰ;在所述废水管上设置球阀Ⅱ;从上述技术方案可知，自动冲版机需给印版涂布胶水时，打开胶水回流管上的球阀Ⅰ，关闭废水管上球阀Ⅱ，这样在给印版涂布胶水过程中，多余的胶水通过回流管流入胶水容器;当给印版涂完胶水，需清洗涂布辊时，打开废水管上的球阀Ⅱ，关闭胶水回流管上的球阀Ⅰ，这样废水直接从废水管排出。本实用新型结构简单，能有效减轻劳动强度，经济实用。
权利要求书

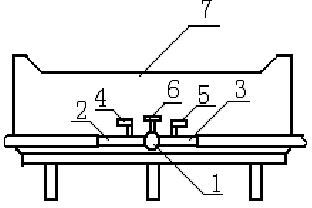

1.一种热敏版自动冲版机胶水与废水分流装置，包括自动冲版机(7)和出水管(1)，其特征在于：在出水管(1)上并联胶水回流管(2)和废水管(3)，在所述胶水回流管(2)上设置球阀Ⅰ(4);在所述废水管上设置球阀Ⅱ(5)。
说明书
热敏版自动冲版机胶水与废水分流装置
技术领域
本实用新型涉及胶印机生产线辅助装置，尤其是热敏版自动冲版机胶水与废水分流装置。
背景技术
胶印作为印刷工艺的一种，以其印制品墨层厚实，颜色鲜艳、饱和度高、印版耐印率高、印品质量稳定、印刷速度快等优点在印刷包装及图文出版领域内占据极其重要的地位，胶印方式生产的包装产品具有图案精细、墨色鲜艳、图文清晰等优点。与凸版印刷和丝网印刷相比，胶印能使彩色原稿的阶调和色彩得到更逼真的复制;与凹版印刷相比，胶印具有制版周期短、制版费用低、阶调图案还原更精细的优点。在整条生产线运行之前，需做好印刷前制版准备工作，在计算机直接制版过程中，为保护印版要高温下不因氧化受损，所以要在印版表面涂布一层保护胶，涂布保护胶时要保证均匀，胶水中没有杂质，现有技术中，自动冲版机可以自动涂布用于保护印版的胶水，每次涂布后，需要用清水清洗辊，然而现有设备的胶水回流和清洗涂布辊的废水同用一根管道，这样，该管道需频繁与胶水回流管道和废水排出管道交替接通，这样，劳动强度大，也容易出现差错，一但出现差错，就造成胶水污染。
由上可知，上述现有的自动冲版机胶水与废水分流装置，在实际使用上，显然具有缺陷存在，而有待加以改善。
由此，本实用新型有感上述缺陷的可改善，乃特潜心研究并配合反复试验，终于提出一种设计合理且有效改善上述缺陷的实用新型。
发明内容
针对现有技术的不足之处，本实用新型旨在提供一种热敏版自动冲版机胶水与废水分流装置，以确保自动冲版机在涂布胶水回流或清洗废水的排出过程中，相对减轻劳动强度，并且杜绝废水流入胶水容器中。
为解决上述技术问题，本实用新型采用的技术方案：一种热敏版自动冲版机胶水与废水分流装置，包括自动冲版机和出水管，在出水管上并联胶水回流管和废水管，在所述胶水回流管上设置球阀Ⅰ;在所述废水管上设置球阀Ⅱ。
从上述技术方案可知，自动冲版机需给印版涂布胶水时，打开胶水回流管上的球阀Ⅰ，关闭废水管上球阀Ⅱ，这样在给印版涂布胶水过程中，多余的胶水通过回流管流入胶水容器;当给印版涂完胶水，需清洗涂布辊时，打开废水管上的球阀Ⅱ，关闭胶水回流管上的球阀Ⅰ，这样废水直接从废水管排出。
本实用新型结构简单，能有效减轻劳动强度，经济实用。
