申请日2011.11.25
公开(公告)日2012.02.29
IPC分类号E03F5/08
摘要

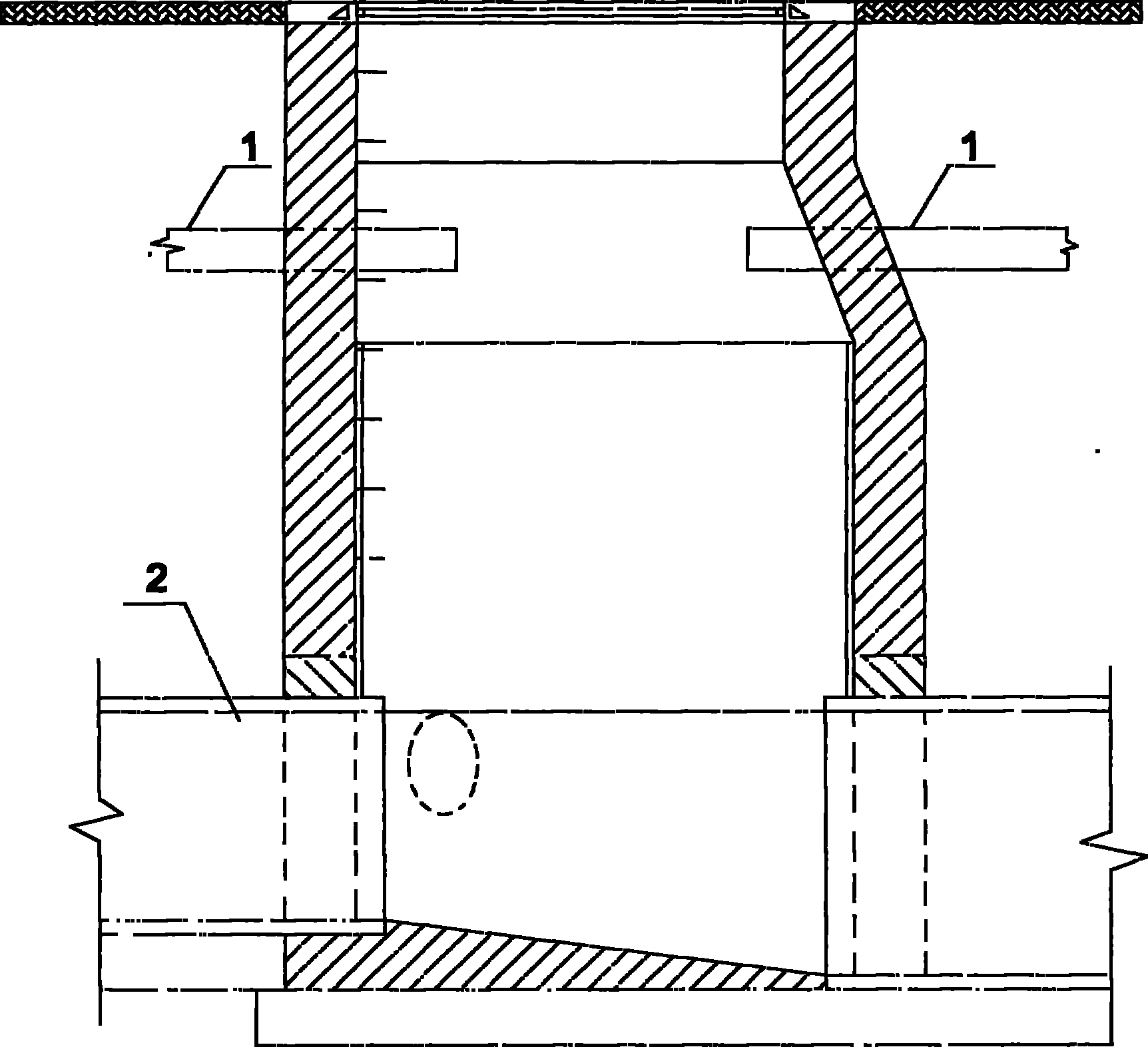

本发明公开了一种污水井排气系统，所述污水井排气系统包括排气管道，所述排气管道设置在污水管道的上部，所述排气管道与楼房上的雨水管连接，所述雨水管下部的泄水弯头上设置有阻气盖。本发明的污水井排气系统，利用雨水管产生的烟囱效应将污水产生的臭气排到高空，因此大大降低了污水排放系统中的沼气含量。
权利要求书
1.一种污水井排气系统，其特征在于，所述污水井排气系统包括排气 管道，所述排气管道设置在污水管道的上部，所述排气管道与楼房上的雨 水管连接，所述雨水管下部的泄水弯头上设置有阻气盖。
2.根据权利要求1所述的污水井排气系统，其特征在于，所述排气管 道设置在距自然地坪以下0.6至0.8米处。
3.根据权利要求2所述的污水井排气系统，其特征在于，所述排气管 道与所述雨水管连接处的水平管道的坡度为0.5%至0.7%。
4.根据权利要求3所述的污水井排气系统，其特征在于，所述阻气盖 铰接在所述雨水管上。
说明书
一种污水井排气系统
技术领域
本发明涉及污染物处理，尤其涉及一种污水井排气系统。
背景技术
为了排除日常生活中产生的污水，在地下设置有污水排放管道。但是， 在排放管道中的污水会产生大量的废气，如果不能及时排放，则会对周围 环境造成污染，如果废气中沼气浓度过高则会产生爆炸的隐患。
因此，需要提供一种污水井排气系统以解决上述问题。
发明内容
为了解决该问题，本发明公开了一种污水井排气系统，所述污水并排 气系统包括排气管道，所述排气管道设置在污水管道的上部，所述排气管 道与楼房上的雨水管连接，所述雨水管下部的泄水弯头上设置有阻气盖。
较佳地，所述排气管道设置在距自然地坪以下0.6至0.8米处。
较佳地，所述排气管道与所述雨水管连接处的水平管道的坡度为0.5% 至0.7%。
较佳地，所述阻气盖铰接在所述雨水管上。
本发明的污水井排气系统，利用雨水管产生的烟囱效应将污水产生的 臭气排到高空，因此大大降低了污水排放系统中的沼气含量。
在发明内容部分中引入了一系列简化形式的概念，这将在具体实施方 式部分中进一步详细说明。本发明内容部分并不意味着要试图限定出所要 求保护的技术方案的关键特征和必要技术特征，更不意味着试图确定所要 求保护的技术方案的保护范围。
