申请日2011.12.26
公开(公告)日2012.11.21
IPC分类号C02F3/02; C02F7/00
摘要
本实用新型涉及一种应用于污水处理的曝气系统节能装置，属于污水处理设备领域，所述的应用于污水处理的曝气系统节能装置，包括污水曝气池，曝气风机、PLC控制器、上位机、变频器和溶氧仪，其特征在于：污水好氧处理内设置有溶氧仪并连锁曝气风机，曝气风机通过曝气管道连接污水曝气池，溶氧仪设置在污水曝气池内PLC控制器采集溶氧仪信号，通过上位机设置溶解氧数值，PLC控制器通过变频器控制曝气风机。
权利要求书
1.一种应用于污水处理的曝气系统节能装置，包括污水曝气池，曝气风机、PLC控制器、 上位机、变频器和溶氧仪，其特征在于：装置内设置有溶氧仪并连接曝气风机，曝气风机通 过曝气管道连接污水曝气池，溶氧仪设置在污水曝气池内，PLC控制器采集溶氧仪信号，通 过上位机设置溶解氧数值，PLC控制器通过变频器控制曝气风机。
2.根据权利要求1所述的应用于污水处理的曝气系统节能装置，其特征在于：所述溶氧 仪包含温度补偿装置。
3.根据权利要求1所述的应用于污水处理的曝气系统节能装置，其特征在于：所述的曝 气风机配置有变频器。
说明书
应用于污水处理的曝气系统节能装置
技术领域
本实用新型涉及一种应用于污水处理的曝气系统节能装置，属于污水处理设备领域。
背景技术
污水处理工艺中，曝气设备是活性污泥及生物氧化接触等污水好氧生物处理系统至关重要的设备，曝气设备能耗在污水处理厂的运行费用中占有很大的比重。城市污水处理厂能耗费用占总费用40%左右，曝气系统占能耗的50%左右;大型制药厂污水处理厂能耗费用占总费用60%左右，曝气系统占能耗高达65%;因此曝气系统的节能对降低整个污水处理成本具有十分重要的意义。曝气风机的调节有以下几种方法转速调剂、进出口阀调节、进出口导叶调剂等，一般进出口阀调剂及进出口导叶调剂，调节方法局限性大，节能效果有限。而变频调速技术在曝气风机的应用，节能效果能达到15%。
实用新型内容
根据以上现有技术中的不足，本实用新型要解决的技术问题是：提供一种可以克服上述缺陷，能对曝气池溶解氧进行实时监控，并方便调节溶解氧数值的应用于污水处理的曝气系统节能装置。
本实用新型解决其技术问题所采用的技术方案是：

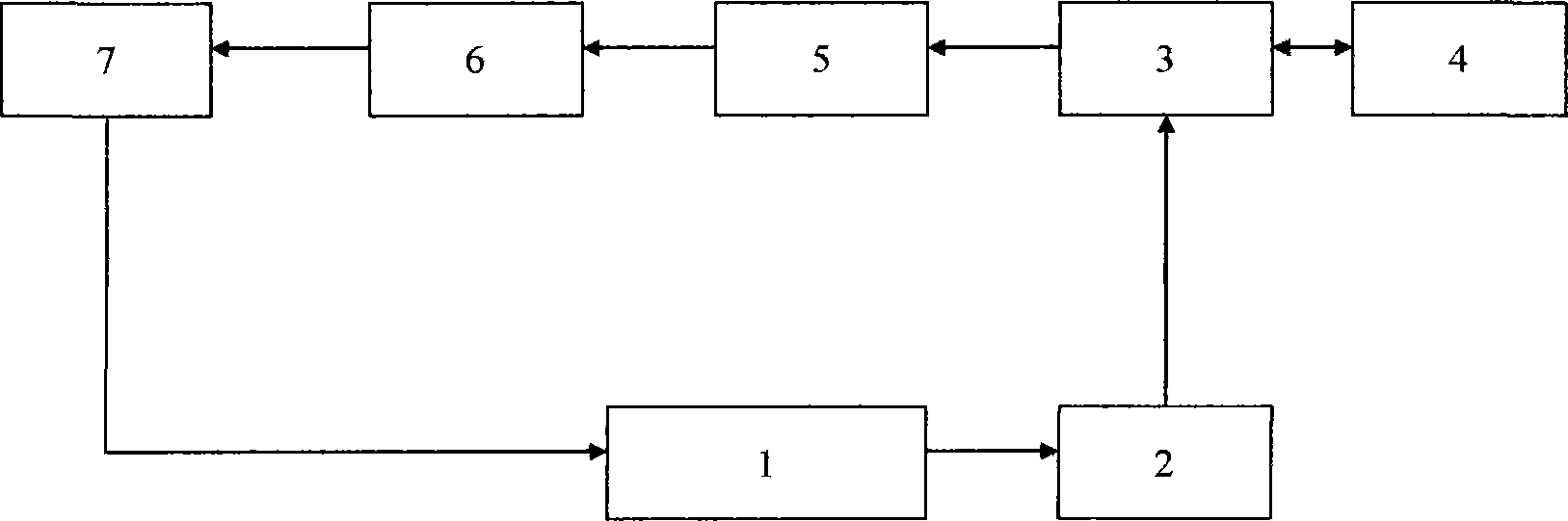

一种应用于污水处理的曝气系统节能装置，包括污水曝气池，曝气风机、PLC控制器、上位机、变频器和溶氧仪，其特征在于：装置内设置有溶氧仪并连接曝气风机，曝气风机通过曝气管道连接污水曝气池，溶氧仪设置在污水曝气池内，PLC控制器采集溶氧仪信号，通过上位机设置溶解氧数值，PLC控制器通过变频器控制曝气风机。
所述溶氧仪包含温度补偿装置，待温度补偿的溶氧仪测量数值准确，减少环境温度对溶解氧的影响。
所述的曝气风机配置有变频器。
本实用新型所具有的有益效果是：使用简单，通过上位机设置要控制的曝气池溶解氧数值，实时自动监控并通过PLC控制器来控制曝气风机的运行情况，保证溶解氧数值始终处在合理的工艺数值范围内。克服了原来人工调节溶的值得缺点，节能效果明显，安全可靠，自动化程度高，成本低廉，具有良好的应用前景。
