申请日2011.12.23
公开(公告)日2013.01.09
IPC分类号C02F1/44; C02F9/04
摘要

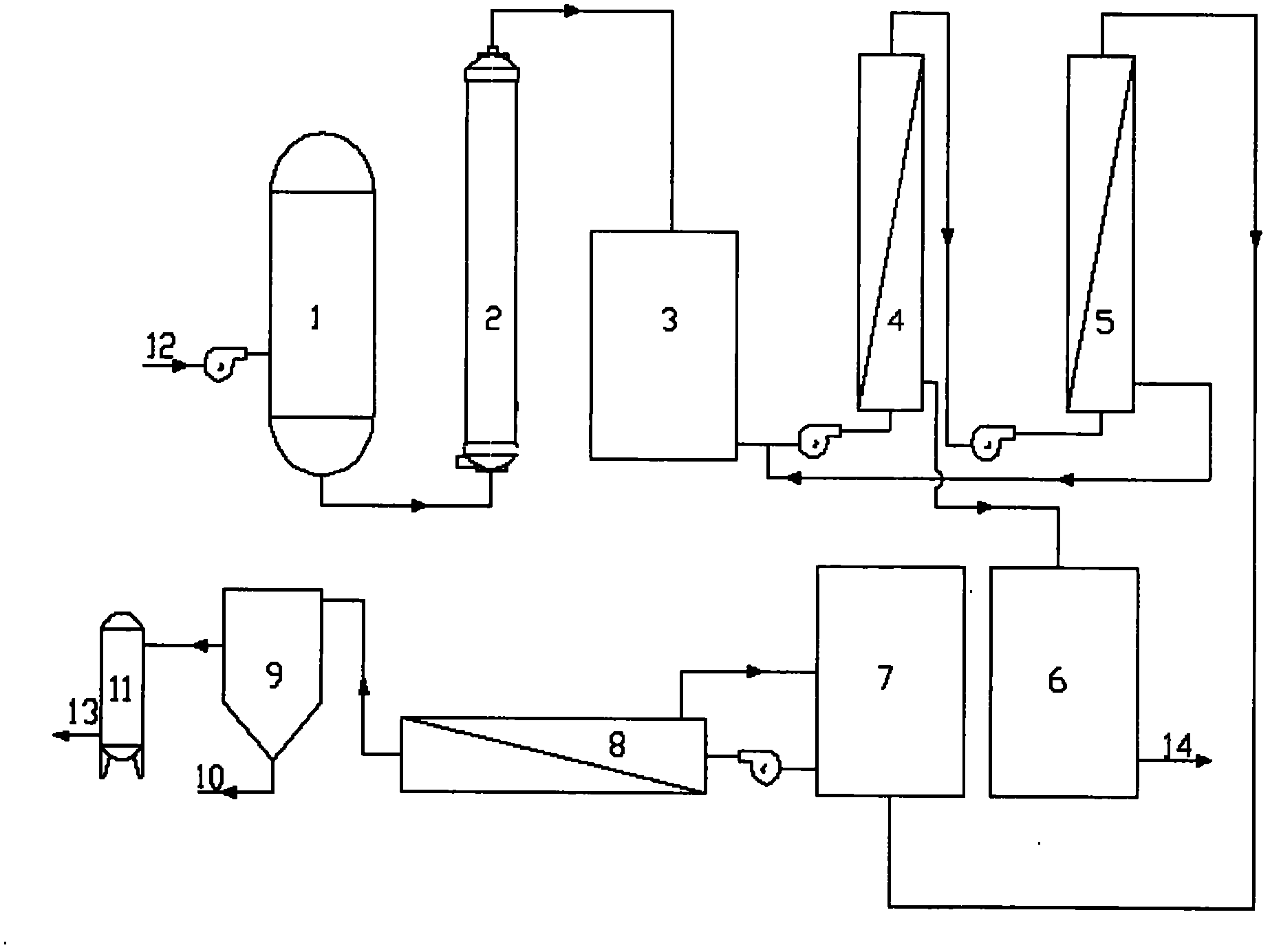

一种含锰废水净化再利用装置，由超滤单元、纳滤单元、反渗透单元、除氨单元组成，超滤单元由填充中空纤维超滤膜材料的若干支超滤膜组成，在超滤单元上游设有提升泵和袋式过滤器，在超滤单元下游设有超滤淡水箱，超滤单元与超滤淡水箱用管线连接，超滤淡水箱下游与两个串联的纳滤单元连接，第一个为一级纳滤单元，其下游连接有回用液箱，第二个为二级纳滤单元，其下游设有两路管线，一路管线连接到一级纳滤单元的上游，另一路管线与纳滤淡水箱连接，在纳滤淡水箱下游连接反渗透单元，反渗透单元下游连接除氨单元。本实用新型的积极效果是，实现含锰废水净化处理及循环再利用，产生高浓度的硫酸锰回收浓缩液和鸟粪石缓释肥。工艺产水能满足达标排放或回用要求。适用于含锰废水净化再利用装置。
权利要求书
1.一种含锰废水净化再利用装置，主要由超滤单元、纳滤单元、反渗透单元、除氨单元组成，其特征是：
超滤单元由填充中空纤维超滤膜材料的若干支超滤膜组成，在超滤单元上游设有提升泵和袋式过滤器，在超滤单元下游设有超滤淡水箱，超滤单元与超滤淡水箱用管线连接，超滤淡水箱下游与两个串联的纳滤单元连接，第一个为一级纳滤单元，其下游连接有回用液箱，第二个为二级纳滤单元，其下游设有两路管线，一路管线连接到一级纳滤单元的上游，另一路管线与纳滤淡水箱连接，在纳滤淡水箱下游连接反渗透单元，反渗透单元下游连接除氨单元。
2.如权利要求1所述的一种含锰废水净化再利用装置，其特征是，除氨单元为以活性沸石作除氨氮交换剂的除氨氮净化装置。
3.如权利要求1所述的一种含锰废水净化再利用装置，其特征是，在除氨单元下游设有硅藻土吸附装置。
说明书
一种含锰废水净化再利用装置
技术领域
本实用新型属于废水处理技术领域，特别涉及一种利用超滤、纳滤、反渗透膜组合，对含锰废水进行多级处理，以达到含锰尾矿废水净化再利用的装置。
背景技术
锰在我国经济中具有十分重要的战略地位，主要作为炼铁和炼钢过程中的脱氧剂和脱硫剂，以及用来制造合金。含锰废水中锰、铵根的离子浓度高、处理达到排放标准困难，会造成对周围环境的污染。现有对含锰废水的处理技术主要为采用铁屑还原法和石灰中和法对其进行处理，但这些技术没有对锰元素、氨氮元素进行资源化回收，缺少对含锰废水进行废水处理同时资源开发循环利用的专用设备。
发明内容
本实用新型的目的是，设计一种含锰废水净化再利用装置，将含锰废水通过超滤单元、纳滤单元、反渗透单元、除氨单元对其进行净化处理及资源化，使含锰废水中锰离子处理达标排放，同时回收浓缩锰液，对含锰废水再利用，达到废水处理及资源化同步实现。
为达到上述目的，本实用新型的技术方案是，一种含锰废水净化再利用装置，主要由超滤单元、纳滤单元、反渗透单元、除氨单元组成，其超滤单元由填充中空纤维超滤膜材料的若干支超滤膜组成的单元，超滤单元中超滤膜的数量和型号可根据处理水量不同来设置，在超滤单元上游设有提升泵和袋式过滤器或砂滤过滤器，在超滤单元下游设有超滤淡水箱，超滤单元与超滤淡水箱用管线连接。
超滤淡水箱下游与两个纳滤单元连接，纳滤单元由填充高分子纳滤膜材料若干支相同型号的纳滤膜组成的单元，每个纳滤单元中纳滤膜的数量和型号可根据处理水量不同来设置，两个纳滤单元为串联连接，第一个纳滤单元为一级纳滤单元，其下游连接有回用液箱，经过净化的含锰废液回用于电解锰生产工艺，第二个纳滤单元为二级纳滤单元，其下游设有两路管线，一路管线连接到一级纳滤单元的上游，可再次进行一级纳滤，另一路管线与纳滤淡水箱连接，在纳滤淡水箱下游连接反渗透单元，反渗透单元下游连接除氨单元，对浓度较大的含锰废液进一步深度净化除盐和去除铵根离子。
反渗透单元由填充高分子材料(如醋酸酸纤维素和芳香聚酰胺类)的若干支反渗透膜组成的单元，反渗透单元中反渗透膜的数量和型号可根据处理水量不同来设置。
除氨单元为以活性沸石作除氨氮交换剂的除氨氮净化装置，上端设有回用水口，下端设有出料口，在除氨单元下游设有硅藻土吸附装置，用管线连接。
本实用新型的积极效果是，实现含锰废水的净化处理及回收锰资源化工艺与铵根离子去除处理同步进行，降低了后续处理铵根离子的难度。对铵根离子实现了资源化，产生鸟粪石缓释肥。开拓了含锰废水处理及资源化技术新领域，工艺产水能满足达标排放要求。回收锰矿废水实现循环再利用。本实用新型适用于含锰废水净化再循环利用装置。
