申请日2011.12.16
公开(公告)日2012.07.25
IPC分类号C02F1/00; C02F1/52; C02F1/72; C02F1/74
摘要
一种废水开环断键处理装置，包括处理箱体，所述处理箱体内的底部设有进水口，所述处理箱体上方设有排水口，所述处理箱体内在所述进水口和所述排水口的之间填充有填料层，所述处理箱体的顶部设有与外界连通的排气口，所述处理箱体的底部所述填料层的下方设有至少一根与空压机连接的曝气管，所述曝气管的上侧设有多个出气孔，本实用新型可以去除废水中的氢离子和破坏废水中的酸性缓冲物质，提高废水pH值，大幅度降低废水脱氮时需要调高pH值的加碱量，提高废水可生化性。
权利要求书
1.一种废水开环断键处理装置，包括处理箱体，其特征在于：所述处理箱 体内的底部设有进水口，所述处理箱体上方设有排水口，所述处理箱体内在所 述进水口和所述排水口的之间填充有填料层，所述处理箱体的顶部设有与外界 连通的排气口，所述处理箱体的底部所述填料层的下方设有至少一根与空压机 连接的曝气管，所述曝气管的上侧设有多个出气孔。
2.根据权利要求1所述的废水开环断键处理装置，其特征在于：所述多根 曝气管横向或纵向阵列排布在所述处理箱体底部的填料层下方。
3.根据权利要求2所述的废水开环断键处理装置，其特征在于：所述曝气 管通过止逆阀与所述空压机连接。
4.根据权利要求3所述的废水开环断键处理装置，其特征在于：所述填料 层中填充的催化剂可以为圆形、椭圆形或多角型。
说明书
一种废水开环断键处理装置
技术领域
本实用新型涉及一种三废处理设备，特别是一种废水开环断键处理装置。
背景技术
许多化工和冶炼废水中都含有大量的杂环类和长键类大分子化合物，并且含 有大量酸性缓冲物质和发色基团，如果不能在预处理阶段有效地开环断键，破 坏发色机构，除去酸性缓冲物质，将大分子化合物变成小分子化合物，有效提 高废水的可生化性，那么废水就无法生化。现有铁炭微电解技术和本技术虽然 机理类似，但它并未设备化;更重要的问题是散装的铁、炭在废水中极易板结 而失去作用。
发明内容
本实用新型的目的在于克服现有技术的不足而提供一种对废水中的大分子 化合物进行开环断键，提高废水可生化性的一种废水开环断键处理装置。

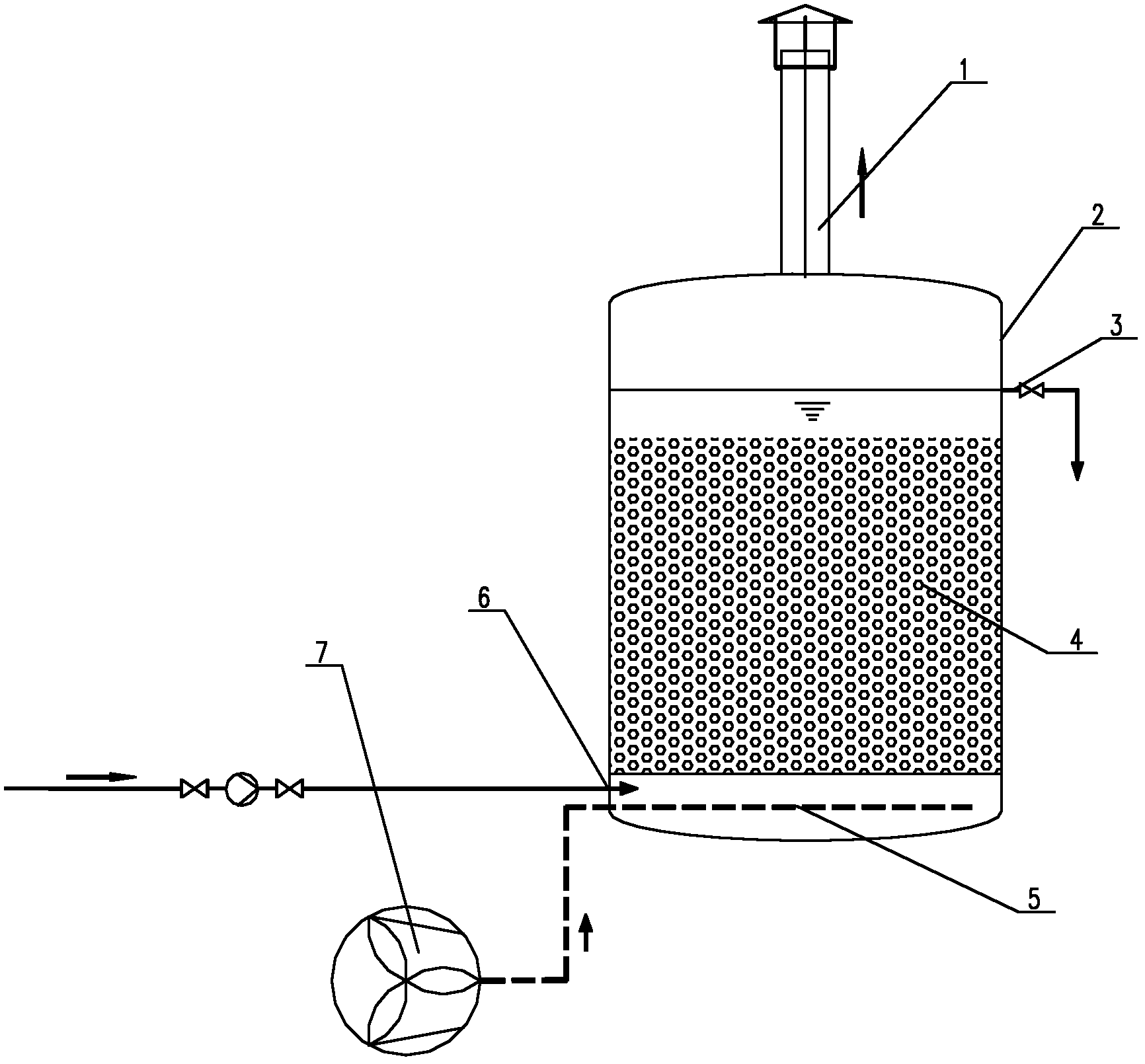

一种废水开环断键处理装置，包括处理箱体，所述处理箱体内的底部设有 进水口，所述处理箱体上方设有排水口，所述处理箱体内在所述进水口和所述 排水口的之间填充有填料层，所述处理箱体的顶部设有与外界连通的排气口， 所述处理箱体的底部所述填料层的下方设有至少一根与空压机连接的曝气管， 所述曝气管的上侧设有多个出气孔。
本实用新型中，所述多根曝气管横向或纵向阵列排布在所述处理箱体底部 的填料层下方。
本实用新型中，所述曝气管通过止逆阀与所述空压机连接。
本实用新型中，所述填料层中填充的催化剂可以为圆形、椭圆形或多角型。
采用上述结构，本装置带孔的曝气管可以压缩空气对废水进行搅拌，加强 废水与填料的反应，废水在填料中可以去除废水中的氢离子和破坏废水中的酸 性缓冲物质，提高废水PH值，大幅度降低废水脱氮时需要调高PH值的加碱量， 提高废水可生化性。
