申请日2011.10.27
公开(公告)日2012.05.30
IPC分类号C02F3/02
摘要
一种带有双曝气生物膜的污水处理装置，它涉及一种污水处理装置。本实用新型为了解决现有的生物膜法一般以生物滤料为主，生物活性很容易因缺氧和环境因素的变化而降低，同时兼有臭味，使出水效率降低，从而限制了生物膜法的大范围应用的问题。本实用新型的进水管和出水管分别设置在污水处理池的上部，反冲洗出水管设置在污水处理池的底端，第一均质滤料和第二均质滤料由上至下依次设置在污水处理池内，第三均质滤料设置在第一均质滤料与第二均质滤料之间，第一空气泵设置在污水处理池的侧壁上，第一均质滤料和第二均质滤料设置在靠近第一空气泵一侧，第二空气泵设置在与第一空气泵相反方向的污水处理池下端的侧壁上。本实用新型适用于污水处理中。
权利要求书

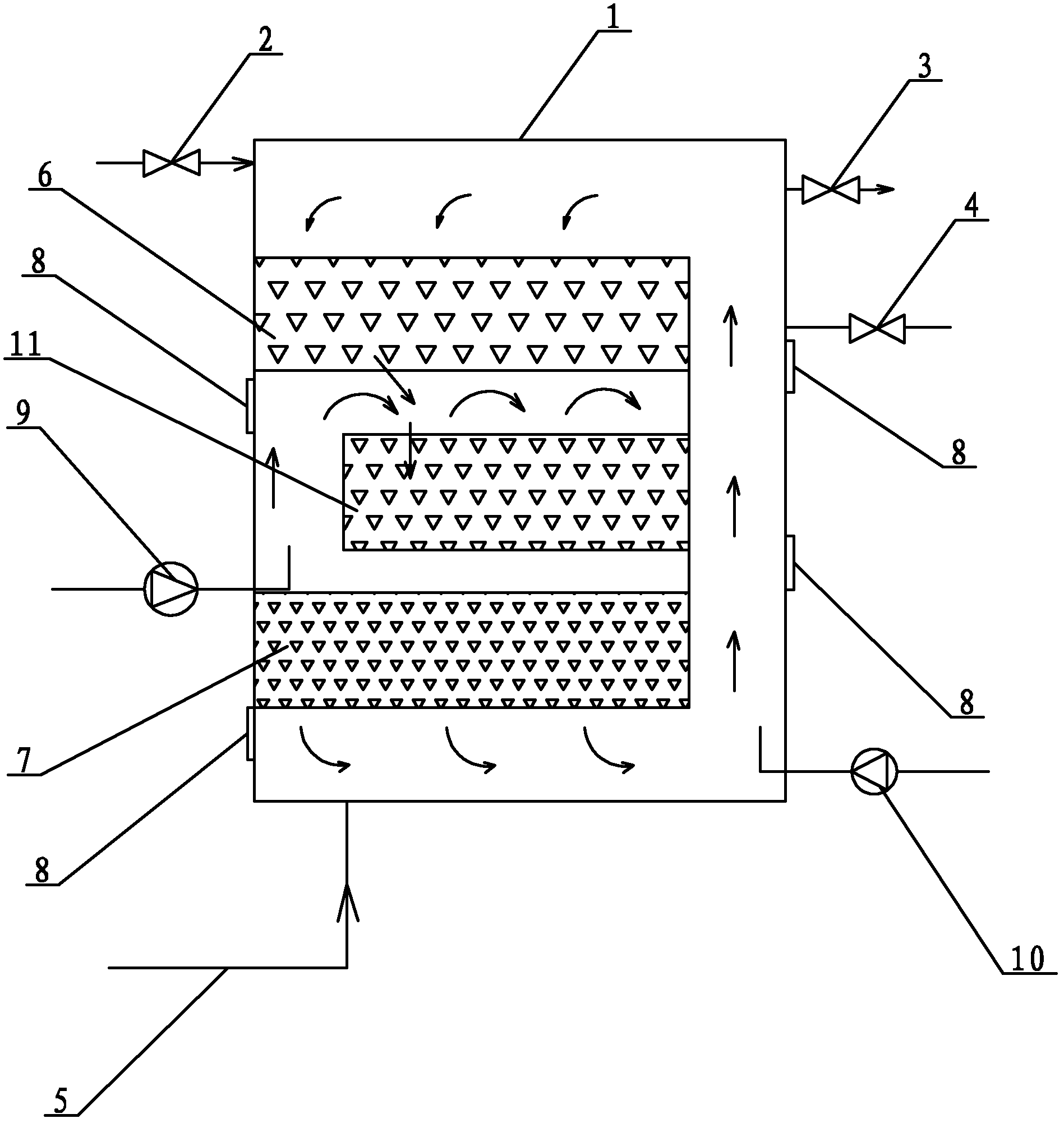

1.一种带有双曝气生物膜的污水处理装置，它包括污水处理池(1)、进水管(2)、 出水管(3)、中间出水管(4)、反冲洗出水管(5)、第一均质滤料(6)、第二均质滤 料(7)和多个检修管(8)，进水管(2)和出水管(3)分别设置在污水处理池(1)的上 部并与污水处理池(1)的内部连通，且进水管(2)和出水管(3)位于污水处理池(1) 的两侧，中间出水管(4)设置在污水处理池(1)上并与污水处理池(1)的内部连通，且 中间出水管(4)位于出水管(3)的下方，反冲洗出水管(5)设置在污水处理池(1)的 底端并与污水处理池(1)的内部连通，多个检修管(8)分别设置在污水处理池(1)的中 部并与污水处理池(1)的内部连通，第一均质滤料(6)和第二均质滤料(7)由上至下依 次设置在污水处理池(1)内，其特征在于：所述带有双曝气生物膜的污水处理装置还包括 第一空气泵(9)、第二空气泵(10)和第三均质滤料(11)，第三均质滤料(11)设置在 第一均质滤料(6)与第二均质滤料(7)之间，第一空气泵(9)设置在污水处理池(1) 的侧壁上，且第一空气泵(9)位于第三均质滤料(11)与第二均质滤料(7)之间，第一 均质滤料(6)和第二均质滤料(7)设置在靠近第一空气泵(9)一侧，第二空气泵(10) 设置在与第一空气泵(9)相反方向的污水处理池(1)下端的侧壁上。
2.根据权利要求1所述一种带有双曝气生物膜的污水处理装置，其特征在于：第二均 质滤料(7)的密度小于第三均质滤料(11)的密度，第三均质滤料(11)的密度小于第一 均质滤料(6)的密度。
说明书
一种带有双曝气生物膜的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种带有双曝气生物膜的污水处理装置。
背景技术
水污染问题一直是我国最主要的环境问题，其主要来源于超标排放的工业废水和未经 处理直接进入水体的生活污水。随着我国城镇化步伐的加快，生活污水排放量的比重逐年 增加。2006年，全国废水排放总量为537亿m3，其中生活污水排放量297.5亿m3，占污 水排放总量的55.4%。
传统污水的生物膜是一种好氧生物处理技术。实质是使细菌和菌类等微生物和原生动 物、后生动物等微型动物附着在滤料或某些载体上生长繁殖，并在其上形成膜状生物污泥， 即生物膜。生物膜运行模式工艺设备简单，反应过程和出水在同一个反应器中进行，占地 面积小，适用于水质、水量排放不均匀的场合。近年来，随着膜技术的发展和成熟，生物 膜法越来越多的应用到污水的处理中。现有的生物膜法一般以生物滤料为主，生物活性很 容易因缺氧和环境因素的变化而降低，同时兼有臭味，使出水效率降低，从而限制了生物 膜法的大范围应用。
实用新型内容
本实用新型的目的是为了解决现有的生物膜法一般以生物滤料为主，生物活性很容易 因缺氧和环境因素的变化而降低，同时兼有臭味，使出水效率降低，从而限制了生物膜法 的大范围应用的问题，进而提供一种带有双曝气生物膜的污水处理装置。
本实用新型的技术方案是：一种带有双曝气生物膜的污水处理装置包括污水处理池、 进水管、出水管、中间出水管、反冲洗出水管、第一均质滤料、第二均质滤料和多个检修 管，进水管和出水管分别设置在污水处理池的上部并与污水处理池的内部连通，且进水管 和出水管位于污水处理池的两侧，中间出水管设置在污水处理池上并与污水处理池的内部 连通，且中间出水管位于出水管的下方，反冲洗出水管设置在污水处理池的底端并与污水 处理池的内部连通，多个检修管分别设置在污水处理池的中部并与污水处理池的内部连通， 第一均质滤料和第二均质滤料由上至下依次设置在污水处理池内，所述带有双曝气生物膜 的污水处理装置还包括第一空气泵、第二空气泵和第三均质滤料，第三均质滤料设置在第 一均质滤料与第二均质滤料之间，第一空气泵设置在污水处理池的侧壁上，且第一空气泵 位于第三均质滤料与第二均质滤料之间，第一均质滤料和第二均质滤料设置在靠近第一空 气泵一侧，第二空气泵设置在与第一空气泵相反方向的污水处理池下端的侧壁上。
本实用新型与现有技术相比具有以下效果：本实用新型采用双曝气装置，在第三均质 滤料与第二均质滤料之间设置第一空气泵曝气装置，使第三均质滤料上的生物膜得到充足 的氧气供应，保持高活性，延长生物膜的使用寿命，同时在污水处理池下端的侧壁上设置 第二空气泵，有效的减缓了生物膜的污染，避免了臭味，提高了出水率，便于大范围使用。
