申请日2011.11.08
公开(公告)日2013.05.08
IPC分类号F16K1/34; F16K47/02; B01D35/04; F16K37/00; F16K51/00; F16K27/02
摘要
本发明公开了一种自净立式污水自控阀，阀体内设有导向套，阀杆位于导套内，阀体的上部固连有密封腔，阀杆上部伸入密封腔内，膜片中部与压板叠压固定，密封腔的下腔与阀体入口管连通，密封腔的上腔与阀体出口管连通，下腔的腔壁上设有排气阀;阀瓣为由上壁板和下壁板相连构成的圆形柱腔，上部设有直径较大的导水孔，阀瓣的导水孔上设有与导水孔适配的缓闭板，缓闭板固接在对应处的阀杆上，阀体的入口和出口分别固定有过滤器。本发明能够消除水锤，方便清渣，安装占地空间小，运行成本低。
权利要求书

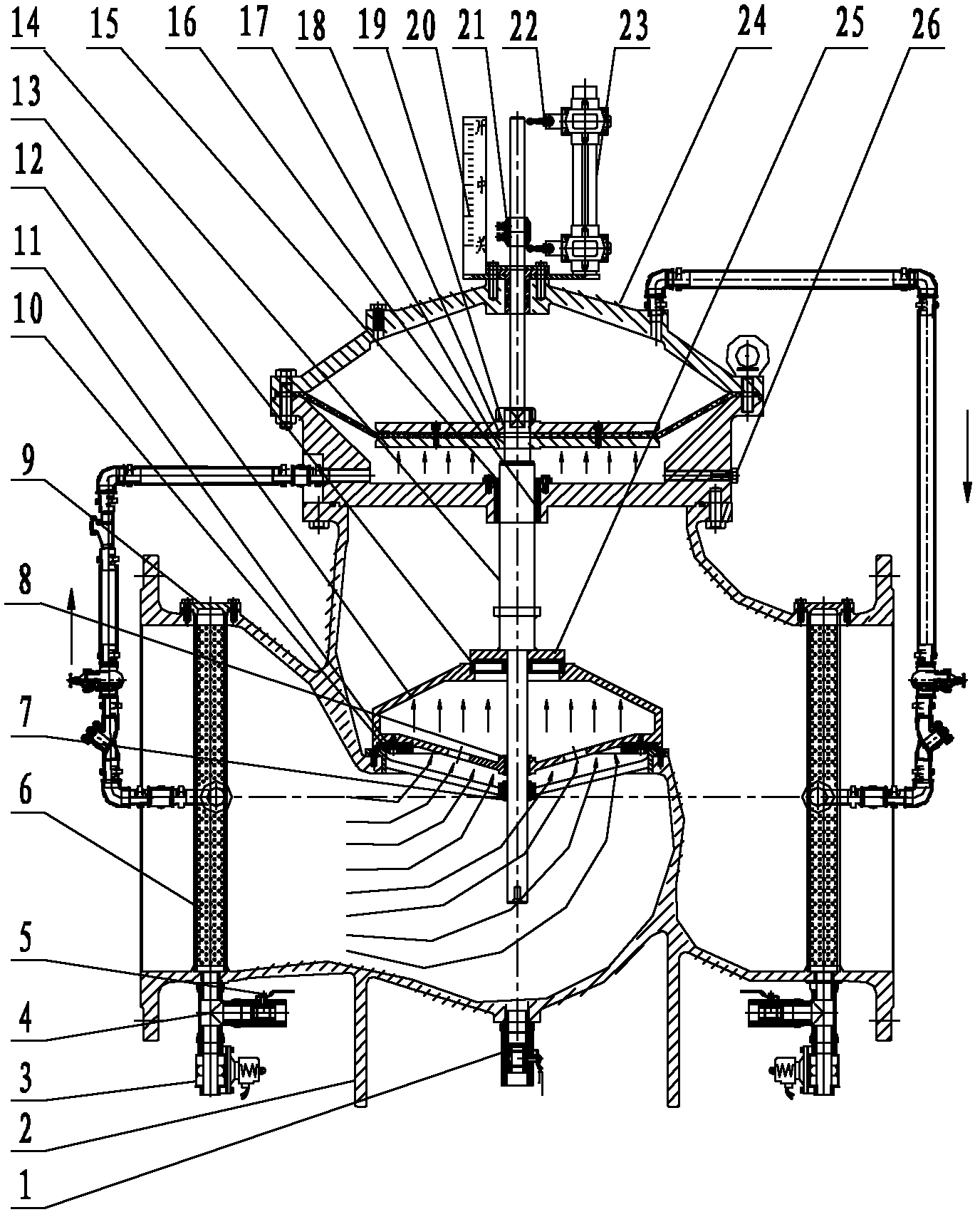

1.自净立式污水自控阀，其特征是它包括阀体(2)、阀杆(14)、阀瓣(12)和抬升阀杆(14)的膜片(18)，所述的阀体(2)内设有导向套(7)，阀杆(14)位于导套内并能够沿导套上下移动，所述的阀体(2)的上部固连有密封腔，阀杆(14)上部伸入密封腔内，位于密封腔内的阀杆(14)上固定有压板，所述的膜片(18)周边固定在密封腔腔壁上，使密封腔分为上腔和下腔，膜片(18)中部与压板叠压固定，密封腔的下腔与阀体(2)入口管连通，密封腔的上腔与阀体(2)出口管连通，下腔的腔壁上设有排气阀(26);所述的阀瓣(12)为由上壁板和下壁板相连构成的圆形柱腔，阀瓣(12)通过通孔套装在阀杆(14)上，并与阀座(10)配合实现开闭，阀瓣(12)的下壁板上设有若干个与圆形柱腔相连通的通孔，上壁板的阀杆通过处为直径较大的导水孔，阀瓣(12)的导水孔上设有与导水孔适配的缓闭板(25)，缓闭板(25)固接在对应处的阀杆(14)上。
2.根据权利要求1所述的自净立式污水自控阀，其特征是所述的阀体(2)的入口和出口分别固定有过滤器(6)，对通过的水流进行过滤。
3.根据权利要求2所述的自净立式污水自控阀，其特征是所述阀体(2)的入口和出口处分别设有排渣装置，所述的排渣装置包括排渣管(4)、电磁阀(3)和球阀(5)，所述的排渣管(4)与阀体(2)相连通，排渣管(4)的入口位于过滤器(6)的外侧，排渣管(4)为三通管，电磁阀(3)和球阀(5)分别串接在二个出口上。
4.根据权利要求3所述的自净立式污水自控阀，其特征是所述阀杆(14)的上端设有远程控制装置，所述的远程控制装置包括行程撞块(21)、行程开关(22)和支架(23)，支架(23)固定在阀体(2)上端一侧并与阀杆(14)保持平行，行程开关(22)固定在支架(23)的两端，所述的行程撞块(21)固定在阀体(14)上部。
5.根据权利要求4所述的自净立式污水自控阀，其特征是所述的阀体(2)的下部设有排渣阀(1)。
6.根据权利要求5所述的自净立式污水自控阀，其特征是阀杆(14)上端一侧还固定有开关观测表(20)。
7.根据权利要求2所述的自净立式污水自控阀，其特征是所述过滤器(6)上部弧形下部球形。
说明书
自净立式污水自控阀
技术领域
本发明涉及阀门，尤其是能够消除水锤、体积小并可远程观测控制的自控阀。
背景技术
目前，一般污水领域,泵出口用以消除水锤的控制阀如多功能水泵控制阀等,要想使水清洁时,一般在管路中安装单独的过滤器或连接伸缩器，后面再安装斜式的多功能水泵控制阀。这种结构，安装空间大。对泵房空间的要求高。过滤器积留渣滓一方面将孔堵塞，另一方面也无法清除渣滓。过滤器堵塞后，后面的阀门工作失效，需要经常停机检修，对过滤器进行清洗或更换，影响工作效率。给维护带来不方便。同时，过滤器连接伸缩器再加多功能水泵控制阀，占地空间大，生产成本高。一般还不具备远距离自动控制功能。
发明内容
本发明的目的就是提供一种能够消除水锤，方便清渣，安装占地空间小，运行成本低的阀门。
本发明采用的技术方案是：自净立式污水自控阀，其特征是它包括阀体、阀杆、阀瓣和抬升阀杆的膜片，所述的阀体内设有导套，阀杆位于导套内并能够沿导套上下移动，所述的阀体的上部固连有密封腔，阀杆上部伸入密封腔内，位于密封腔内的阀杆上固定有压板，所述的膜片周边固定在密封腔腔壁上，使密封腔分为上腔和下腔，膜片中部与压板叠压固定，密封腔的下腔与阀体入口管连通，密封腔的上腔与阀体出口管连通，下腔的腔壁上设有排气阀;所述的阀瓣为由上壁板和下壁板相连构成的圆形柱腔，阀瓣通过通孔套装在阀杆上，并与阀座配合实现开闭，阀瓣的下壁板上设有若干个与圆形柱腔相连通的通孔，上壁板的阀杆通过处为直径较大的导水孔，阀瓣的导水孔上设有与导水孔适配的缓闭板，缓闭板固接在对应处的阀杆上。
所述的阀体的入口和出口分别固定有过滤器，对通过的水流进行过滤。
所述阀体的入口和出口处分别设有排渣装置，所述的排渣装置包括排渣管、电磁阀和球阀，所述的排渣管与阀体相连通，排渣管的入口位于过滤器的外侧，排渣管为三通管，电磁阀和球阀分别串接在二个出口上。
所述阀杆的上端设有远程控制装置，所述的远程控制装置包括行程撞块、行程开关和支架，支架固定在阀体上端一侧并与阀杆保持平行，行程关开固定支架的两端，所述的行程撞块固定在阀体上部。
所述的阀体的下部设有排渣阀。
所述阀杆上端一侧还固定有开关观测表。
所述过滤器上部弧形下部球形。
本发明的有益效果是：1、除掉了原有的带法兰斜形的过滤器和连接用的伸缩器，制作了一种上部弧形下部球形的过滤器并同时置入阀体的进水和出水口。结构紧凑，使阀体始终保持清洁，制作成本低。2、原有的过滤器不具有自清洗清渣功能。本发明在过滤器底部的阀体上装有现场控制的手动球阀和远程控制的自动排渣的电磁阀。比原有多功能回泵控制阀增加了自动清洗，自动和手动排渣功能。使自净立式污水自控阀能更好的工作。3、将原有的斜式结构改成现有的立式结构，制作了双推力型大阀瓣，提升效果改进，增加双进水管，推力更大，比原有的结构更紧凑，占的空间小。4、原有的多功能水泵阀，一般不含现场观测和远程控制。现在的自净立式污水自控阀具有现场观测和远程控制。5、阀体中间腔体用的时间长了，也可打开阀体中间腔体下部球阀进行排渣，保持中间腔体的清洁。6、本发明的自净立式污水自控阀缓闭功能非常好，可在5秒以迅速关闭，很好消除水锤功能，保护水泵。7、本发明的自净立式污水自控阀具有自动过滤，自动清洗，自动排渣，结构紧凑，很好消除水锤功能，装配维修方便，占地面积小，安全性和可靠性高，使用寿命长，具有现场观测和远程控制功能，自动化程度高，生产成本低的一种自净立式污水自控阀。
