申请日2011.11.04
公开(公告)日2012.07.11
IPC分类号E03D1/00; B01D35/027; E03D1/33; E03D1/32
摘要
一种冲便用污水处理器，属于卫生洁具技术领域，其特征是：在便池上方安装有一个污水贮水箱，入水口设有污物过滤网I，底部垂直安装有套筒，套筒内有滑动配合的浮动阀I，在套筒上方设有固定轴，浮动阀I下方设有固定轮，软线一端固定在浮动阀I底部，另一端绕过固定轮，穿过浮动阀I，再绕过固定轴，穿过套管与便池浮动阀II固定，在便池的自来水进口设有阀门I，在便池的污水进水口设有阀门II，便池浮动阀II与自来水进水阀门I连动，套筒与阀门II通过软连接密闭连通。有益效果是：将污水倒入污水贮水箱内，经过滤、储存，在冲洗便池时利用，充分有效地利用了水资源，该结构简单合理，生产成本低。
权利要求书
1.一种冲便用污水处理器，其特征是：在便池上方安装有一个污水贮水箱，污水贮水箱的入水口设有污物过滤网I，污水贮水箱的底部垂直安装有套筒，套筒内有滑动配合的浮动阀I，在污水贮水箱内置的套筒顶部安装有污物过滤网II，在套筒上方设有固定轴，浮动阀I下方设有固定轮，软线一端固定在浮动阀I底部，另一端绕过固定轮，穿过浮动阀I，再绕过固定轴，穿过套管与便池浮动阀II固定，套管上口高于污水贮水箱的污水面，在便池的自来水进口设有阀门I，在便池的污水进水口设有阀门II，阀门I和阀门II互为反向设置并通过连杆固定，污水浮动阀III与阀门II连动，便池浮动阀II与自来水进水阀门I连动，套筒与阀门II通过软连接密闭连通。
说明书
冲便用污水处理器
技术领域
本实用新型属于卫生洁具技术领域，涉及一种室内便池用具的改进。
背景技术
目前，在城市中室内用的便池在冲刷时，均是用清洁的自来水，浪费了大量宝贵水资源和人力、财力，在日益缺水的今天，对水资源的有效利用成为了一个很突出的课题。
发明内容
本实用新型的目的是：提供一种冲便用污水处理器，它可将一些清洗用过的水过滤再储存清洗便池，提高了水的利用率。

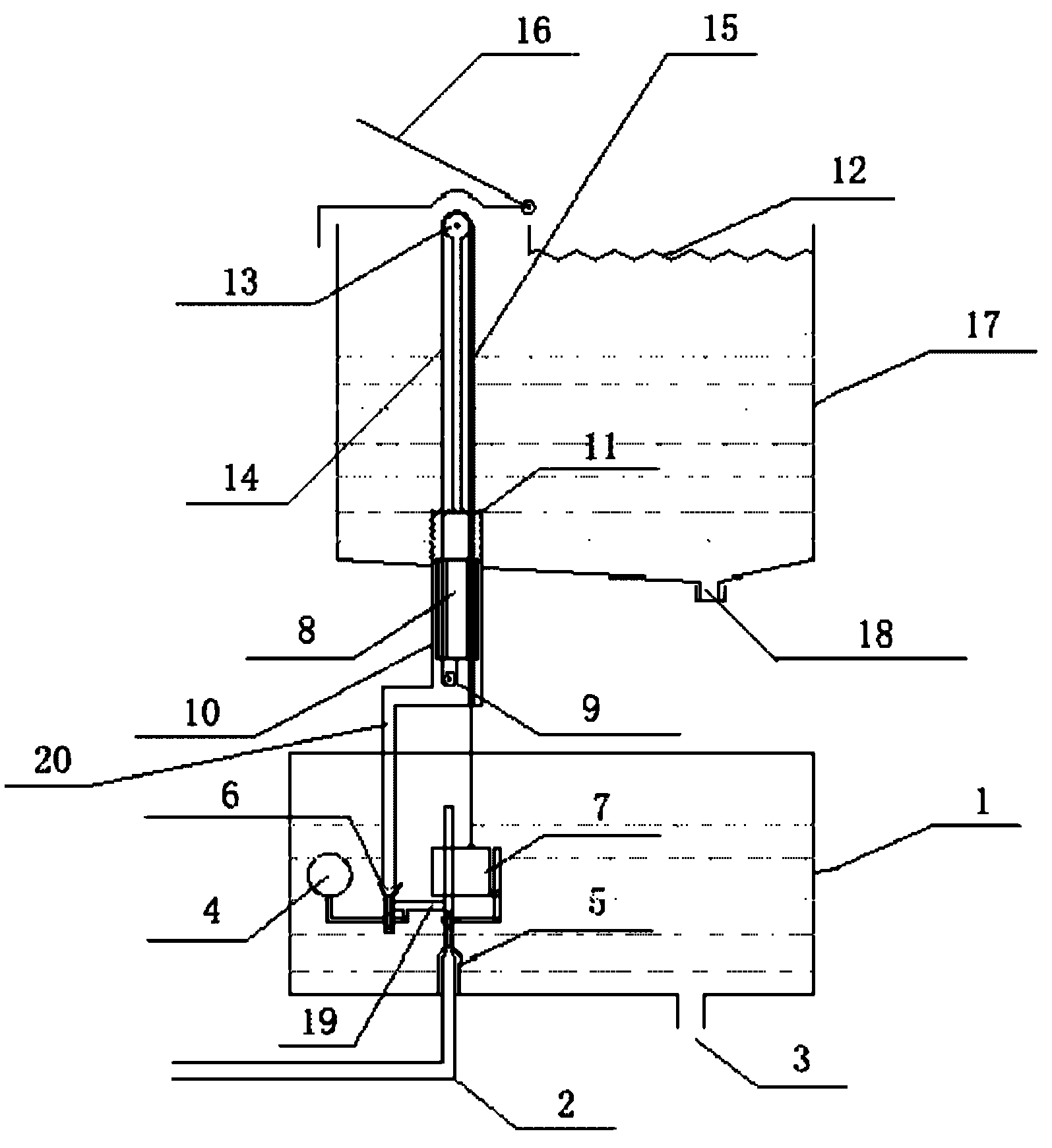

本实用新型的技术方案是：在便池上方安装有一个污水贮水箱，污水贮水箱的入水口设有污物过滤网I，污水贮水箱的底部垂直安装有套筒，套筒内有滑动配合的浮动阀I，在污水贮水箱内置的套筒顶部安装有污物过滤网II，在套筒上方设有固定轴，浮动阀I下方设有固定轮，软线一端固定在浮动阀I底部，另一端绕过固定轮，穿过浮动阀I，再绕过固定轴，穿过套管与便池浮动阀II固定，套管上口高于污水贮水箱的污水面，在便池的自来水进口设有阀门I，在便池的污水进水口设有阀门II，阀门I和阀门II互为反向设置并通过连杆固定，污水浮动阀III与阀门II连动，便池浮动阀II与自来水进水阀门I连动，套筒与阀门II通过软连接密闭连通。
本实用新型的有益效果是：将清洗蔬菜、衣服类的污水倒入污水贮水箱内，经过滤、储存，在冲洗便池时利用，充分有效地利用了水资源，该结构简单合理，生产成本低，特别适合于在中、小城市推广。
