申请日2011.06.28
公开(公告)日2012.01.04
IPC分类号C02F9/04; C02F1/50; C02F1/78
摘要
本实用新型涉及一种污水处理装置，是一种小型医用污水处理器，包括过滤池、沉淀池和臭氧消毒器，过滤池内设有过滤膜，臭氧消毒器内设有臭氧发生器;过滤池的污水出口与沉淀池的污水进口连接，沉淀池的出水口为处理后污水的出口，臭氧发生器的臭氧出口接在位于沉淀池下部的臭氧进口上。通过过滤池过滤膜过滤，约99%的悬浮物和金属颗粒可以被滤除;通过沉淀池对医院污水进行一级强化处理，降低水中的污染物浓度，达到排放标准，可保障消毒效果;再通过臭氧消毒器杀灭污水中的各种致病菌，从而使医用污水达到排放要求。
权利要求书

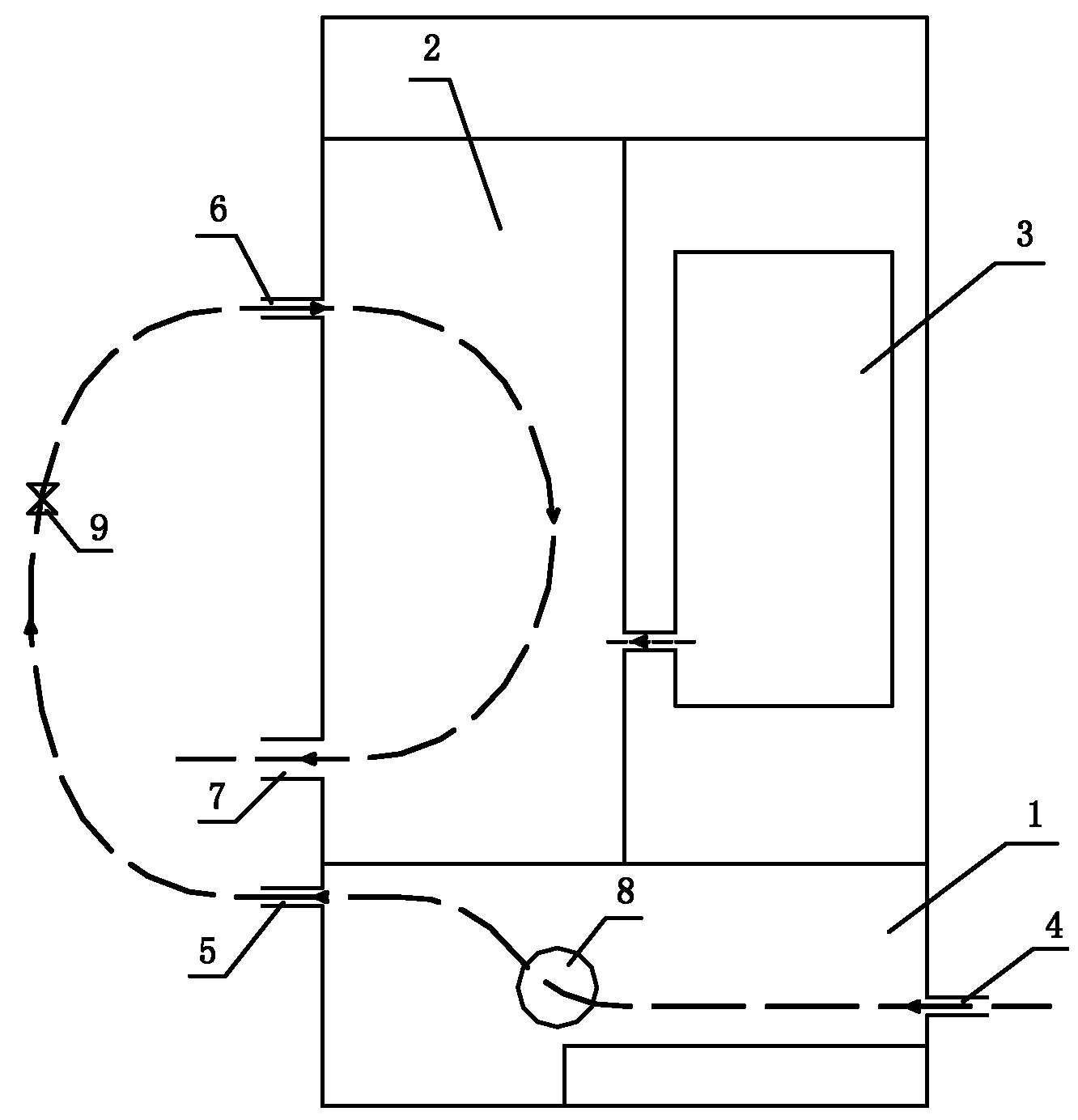

1.小型医用污水处理器，其特征在于：包括过滤池、沉淀池和臭氧消毒器，所述过滤池内设有过滤膜，所述臭氧消毒器内设有臭氧发生器;所述过滤池的污水出口与所述沉淀池的污水进口连接，所述沉淀池的出水口为处理后污水的出口，所述臭氧发生器的臭氧出口接在位于所述沉淀池下部的臭氧进口上。
2.如权利要求1所述的小型医用污水处理器，其特征在于：所述过滤池的污水入口为低入水口，污水入口设置在过滤池的下部，过滤后污水出口设置在过滤池的上部。
3.如权利要求1所述的小型医用污水处理器，其特征在于：所述过滤池内设有潜水泵，所述过滤池通过所述潜水泵与沉淀池连接。
4.如权利要求3所述的小型医用污水处理器，其特征在于：所述潜水泵与沉淀池的连接管道上设有止回阀。
5.如权利要求3所述的小型医用污水处理器，其特征在于：所述过滤池内设有液位传感器，所述液位传感器与所述潜水泵相连接。
6.如权利要求1所述的小型医用污水处理器，其特征在于：所述沉淀池为钢结构一体化竖流式沉淀池。
说明书
小型医用污水处理器
技术领域
本实用新型涉及一种污水处理装置，具体的说是一种小型医用污水处理器。
背景技术
医院污水来源及成分复杂，含有病原性微生物、有毒、有害的物理化学污染物和放射性污染等，具有空间污染、急性传染和潜伏性传染等特征，不经有效处理会成为一条疫病扩散的重要途径和严重污染环境。依据国家环境保护总局文件《医院污水处理技术指南》，医院污水必须达标排放，防止对环境造成污染。目前大中型医院一般在基建同时便专门设计污水池收集医疗污水，统一净化处理。但是中小型医院无力兴建污水池，医院污水一般是直接排放到城市污水系统，对环境危害很大，影响周围百姓和谐生活。因此，需要有一种小型医用污水处理器来对没有设置污水池的中小型医院的医院污水进行处理。
实用新型内容
本实用新型所要解决的技术问题是，针对以上现有技术存在的缺点，提出一种小型医用污水处理器，可有效的对医用污水进行过滤和消毒处理，使其达到规定的排放要求。
本实用新型解决以上技术问题的技术方案是：
小型医用污水处理器，包括过滤池、沉淀池和臭氧消毒器，过滤池内设有过滤膜，臭氧消毒器内设有臭氧发生器;过滤池的污水出口与沉淀池的污水进口连接，沉淀池的出水口为处理后污水的出口，臭氧发生器的臭氧出口接在位于沉淀池下部的臭氧进口上。
这样，通过过滤池过滤膜过滤，约99%的悬浮物和金属颗粒可以被滤除;通过沉淀池对医院污水进行一级强化处理，降低水中的污染物浓度，达到排放标准，可保障消毒效果;再通过臭氧消毒器杀灭污水中的各种致病菌，从而使医用污水达到排放要求。
本实用新型进一步限定的技术方案是：
前述的小型医用污水处理器，过滤池的污水入口为低入水口，污水入口设置在过滤池的下部，过滤后污水出口设置在过滤池的上部。由于许多医用设备出水口低，水流量小，所以污水过滤池采用低入水口设计，适用于收集各种医疗设备的污水。
前述的小型医用污水处理器，过滤池内设有潜水泵，过滤池通过所述潜水泵与沉淀池连接。
前述的小型医用污水处理器，潜水泵与沉淀池的连接管道上设有止回阀。通过止回阀可以防止沉淀池内的污水回流。
前述的小型医用污水处理器，过滤池内设有液位传感器，液位传感器与潜水泵相连接。通过液位传感器可以实现液位达到排水要求后的自动排水。
前述的小型医用污水处理器，沉淀池为钢结构一体化竖流式沉淀池。
本实用新型的有益效果是：本实用新型结构简单，连接方便，通过膜过滤与臭氧消毒可有效的滤除悬浮物和金属颗粒，杀灭污水中的各种致病菌，使医用污水达到排放要求。本实用新型的一体化小型小型医用污水处理器，可供污水量较小的小型医院、诊所使用或针对单台设备进行污水处理，使用灵活方便。
