申请日2014.02.18
公开(公告)日2014.08.06
IPC分类号G01L19/00; G01L19/06
摘要
本实用新型公开一种污水压力变送器，包括上盖体、压线盖、下壳体、垫片、压环和防堵头;所述上盖体一端和所述压线盖相连接，所述上盖体的另一端和所述下壳体相连接;所述下壳体的一端上放置有垫片，所述下壳体再和所述的压环相连接;所述的压环上放有防堵头。本实用新型污水压力变送器没有和污水直接接触，不会造成压力变送器内的管路堵塞，同时也不会受到污水的腐蚀，延长污水压力变送器的使用寿命，同时也不用工作人员去清洗污水压力变送器，能减少人力的付出。
权利要求书

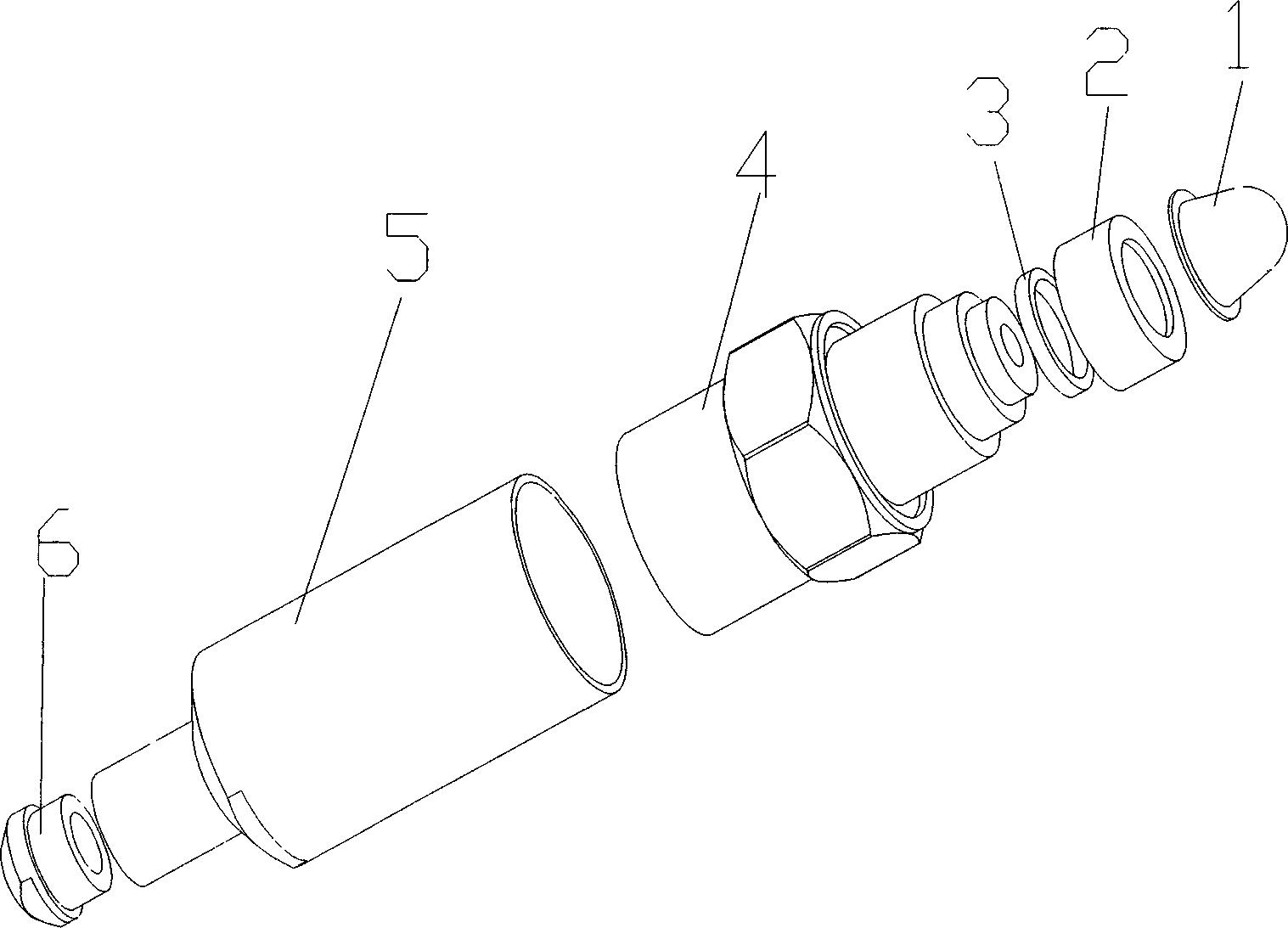

1.污水压力变送器，其特征是：包括上盖体、压线盖、下壳体、垫片、压 环和防堵头;所述上盖体一端和所述压线盖相连接，所述上盖体的另一端和所 述下壳体相连接;所述下壳体的一端上放置有垫片，所述下壳体再和所述的压 环相连接;所述的压环上放有防堵头。
2.根据权利要求1所述污水压力变送器，其特征是：所述防堵头为“帽子” 形，所述防堵头嵌在所述压环内。
3.根据权利要求1所述的污水压力变送器，其特征是：所述防堵头为硅胶 或氟胶。
说明书
污水压力变送器
技术领域
本实用新型涉及压力变送器，尤其是一种污水压力变送器。
背景技术
目前市场上的污水压力变送器，都是直接将压力变送器和污水管相连接， 让污水直接通过污水压力变送器，由于污水腐蚀性强，并且含有的杂质多，有 颗状这些东西，很容易把压力变送器的口子给堵塞，同时由于污水的特性也容 易腐蚀压力变送器，不仅要经常派人员拆开来进行管子的清洗，同时被腐蚀的 压力变送器寿命明显变短，还要经常更换压力变送器，增加成本的投入。压力 变送器在污水的腐蚀下，会影响压力变送器的精度，影响了对污水压力的测试。
发明内容
为解决上述问题，本实用新型提供一种污水压力变送器，包括上盖体、压 线盖、下壳体、垫片、压环和防堵头;所述上盖体一端和所述压线盖相连接， 所述上盖体的另一端和所述下壳体相连接;所述下壳体的一端上放置有垫片， 所述下壳体再和所述的压环相连接;所述的压环上放有防堵头。
所述防堵头为“帽子”形，所述防堵头嵌在所述压环内。
所述防堵头为硅胶或氟胶。
安装有防堵头的这端和污水管相连接，将防堵头上装满纯净水，此时污水 流过，冲击防堵头，由于防堵头的材料为硅橡胶或为氟胶，污水压力传递给防 堵头里的纯净水，纯净水所受压力再传到下壳体上的传感器上。
与现有技术相比，本实用新型具有以下优点：
由于本实用新型内部不会和污水直接相接触，因此不会堵塞压力变送器， 也不会弄脏压力变送器，能延长压力变送器的使用寿命，减少成本，同时也不 用工作人员去清洗压力变送器，减少了劳动力。
