申请日2011.10.17
公开(公告)日2012.04.18
IPC分类号C02F1/76; C02F1/50
摘要
本发明涉及一种移动式二氧化氯应急水处理加药装置，属于自来水或污水突发事故现场抢救设备领域。包括：箱体、药剂罐、活化剂罐、活化器、计量泵、水射器和加压水管，箱体内设置有药剂罐、活化剂罐和活化器，药剂罐和活化剂罐通过管路分别连接活化器，其中管路上分别设置有控制阀门和计量泵，活化器通过管路连接水射器，活化器与水射器之间的管路上设置有控制阀门，水射器一端连接压力水管。可方便、及时地用于自来水或污水突发事故现场处理，避免了因突发事故造成的现场无处理设备的情况，有效的减少了对环境的污染和能源的浪费，或对没有安装条件的单位消毒、预氧化处理，使用时运至加药现场，可节约安装时间。
权利要求书

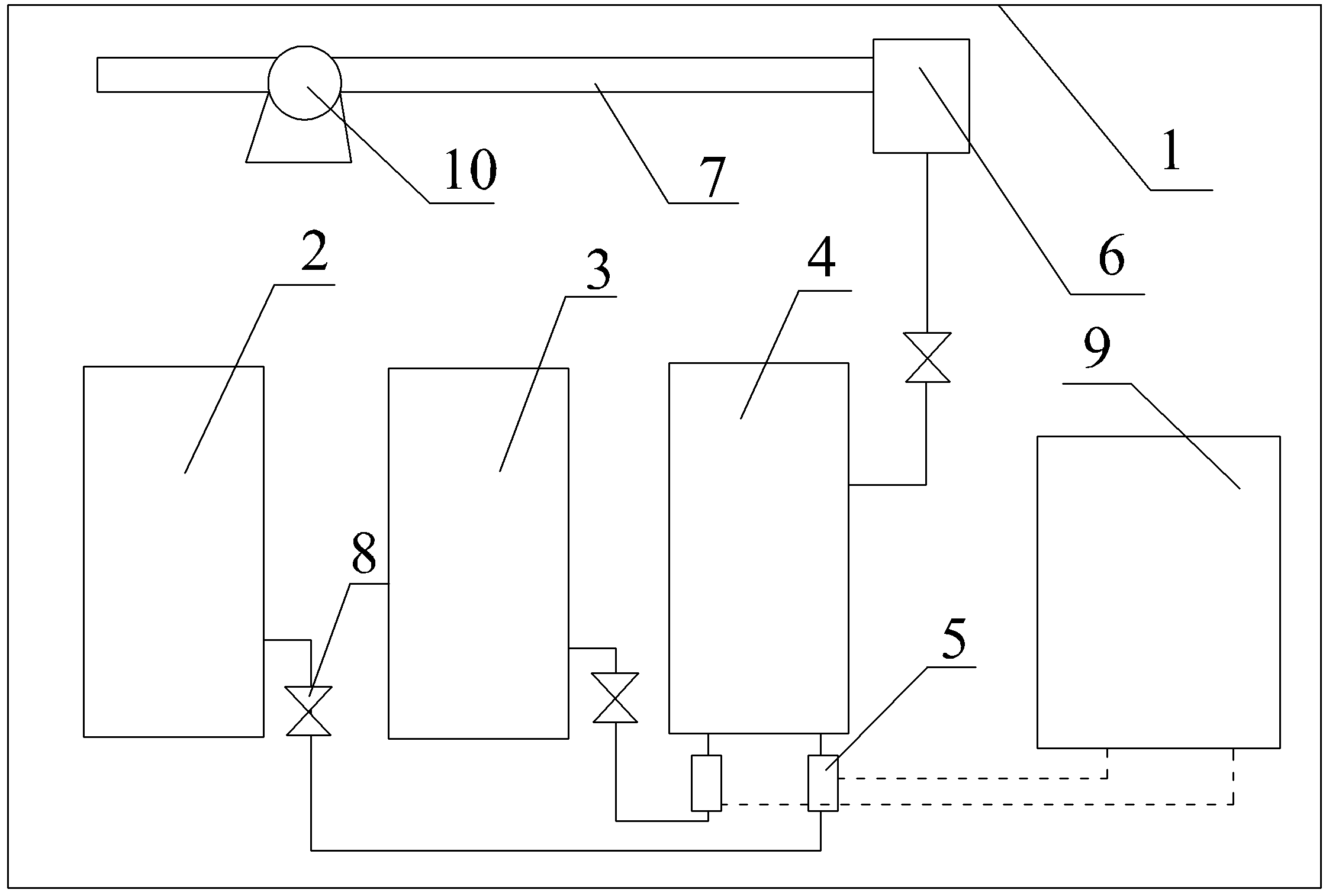

1.一种移动式二氧化氯应急水处理加药装置，其特征在于包括：箱体(1)、药剂罐(2)、 活化剂罐(3)、活化器(4)、计量泵(5)、水射器(6)和加压水管(7)，箱体(1)内设置 有药剂罐(2)、活化剂罐(3)和活化器(4)，药剂罐(2)和活化剂罐(3)通过管路分别连 接活化器(4)，其中管路上分别设置有控制阀门(8)和计量泵(5)，活化器(4)通过管路 连接水射器(6)，活化器(4)与水射器(6)之间的管路上设置有控制阀门(8)，水射器(6) 一端连接压力水管(7)。
2.根据权利要求1所述的移动式二氧化氯应急水处理加药装置，其特征在于所述的计量 泵(5)通过线路连接控制面板(9)。
3.根据权利要求1所述的移动式二氧化氯应急水处理加药装置，其特征在于所述的压力 水管(7)上设置有加压泵(10)。
4.根据权利要求1所述的移动式二氧化氯应急水处理加药装置，其特征在于所述的箱体 (1)为方便移动运输式箱体。
5.根据权利要求1或4所述的移动式二氧化氯应急水处理加药装置，其特征在于所述的 箱体(1)为集装箱。
说明书
移动式二氧化氯应急水处理加药装置
技术领域
本发明涉及一种移动式二氧化氯应急水处理加药装置，属于自来水或污水突发事故现场抢救设备领域。
背景技术
现实生活中，经常会遇到为居民区提供自来水的输送管道因各种原因爆裂或者泄露，以及各生产单位因突发原因导致污水外泄等等的突发状况，因为事发突然，因此就不能保证周边有能够使用的应急处理装置，这样必然会导致很多不良后果，例如不可避免的造成环境污染以及能源的浪费等，还有一些小型单位，因为他们规模较小或资金短缺等原因，所以没有条件安装消毒及处理设备，然而在他们的生产生活中，照样会产生废水和污水，导致对环境的污染。
发明内容
根据现有技术的不足，本发明要解决的技术问题是：提供一种移动式二氧化氯应急水处理加药装置，便于运输，能及时的运输到事故突发现场，结构简单，方便组装。
本发明解决其技术问题所采用的技术方案是：提供一种移动式二氧化氯应急水处理装置，其特征在于包括：箱体、药剂罐、活化剂罐、活化器、计量泵、水射器和加压水管，箱体内设置有药剂罐、活化剂罐和活化器，药剂罐和活化剂罐通过管路分别连接活化器，其中管路上分别设置有控制阀门和计量泵，活化器通过管路连接水射器，活化器与水射器之间的管路上设置有控制阀门，水射器一端连接压力水管。
所述的计量泵通过线路连接控制面板。通过控制面板可以控制计量泵，进而控制药剂和活化剂的用量。
所述的压力水管上设置有加压泵。在压力水管压力过低不能对与水射器相连的活化器造成负压的情况下，通过加压泵对压力水管进行加压处理，以此来保证行成负压。
所述的箱体为方便移动运输式箱体。
所述的箱体为集装箱。
如遇到突发状况时，可以方便的将本发明安装到车辆上，通过车辆运输至事故突发现场，然后连接加压水管，当加压水管压力不够时，通过加压泵对其加压处理，使得加压水管对与水射器相连的活化器造成负压，根据处理水量的多少，通过控制面板调节与药剂罐和活化剂罐上的计量泵来控制加入的药剂量，药剂与活化剂通过计量泵加至活化器活化，产生 的二氧化氯气体经水射器抽入系统进行消毒或预氧化处理。
本发明的有益效果是：将活化器、药剂罐、活化剂罐、控制柜、水射器、加压泵等集中安装在箱体中，可方便、及时地用于自来水或污水突发事故现场处理，避免了因突发事故造成的现场无处理设备的情况，有效的减少了对环境的污染和能源的浪费，或对没有安装条件的单位消毒、预氧化处理，使用时运至加药现场，可节约安装时间。
