申请日2011.06.16
公开(公告)日2011.12.28
IPC分类号C04B33/132; C02F11/14
摘要
一种城市生活污泥与建筑桩泥深度脱水固化制砖装置，该装置依次设有生石灰输送机、搅拌罐、泥浆输送泵、压滤机、泥饼输送装置、泥饼搅拌机、泥饼搅拌料输送机、制砖机和砖坯输送装置;生石灰输送机的出料口与搅拌罐的进料口连接;泥浆输送泵的输入口与搅拌罐的出料口连接，其输出口与压滤机的进料口连接;泥饼输送装置的进料端置于压滤机出料口下方，其出料端置于泥饼搅拌机进料口上方;泥饼搅拌物料输送机进料端置于泥饼搅拌机出料口下方，其出料端置于制砖机进料口上方;砖坯输送装置与制砖机出料口连接;压滤机设有连接空压机或高压水泵的接口。该装置具有设备投资低并使污泥得以有效利用等有益效果，适用于我国城市、乡镇污水泥以及建筑泥浆处理。
权利要求书 [支持框选翻译]

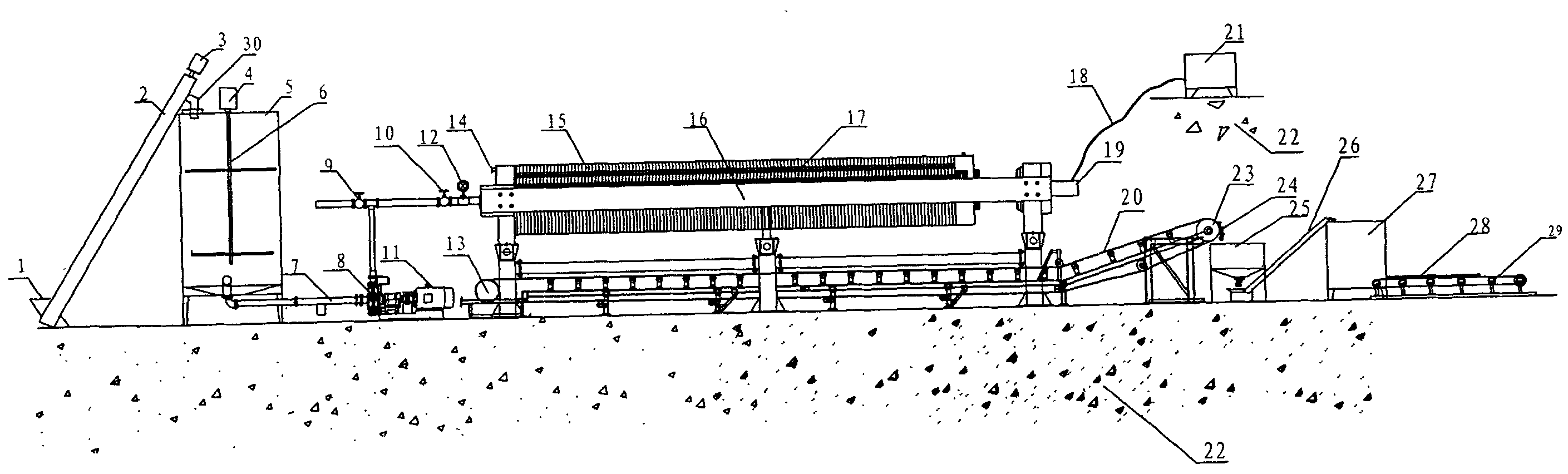

1.一种城市生活污泥与建筑桩泥深度脱水固化制砖装置，其特征在于： 该装置依次设有生石灰输送机(2)、搅拌罐(5)、泥浆输送泵(8)、压滤机(15)、 泥饼输送装置(20)、泥饼搅拌机(25)、泥饼搅拌物料输送机(26)、制砖机(27) 和砖坯输送装置(29);所述生石灰输送机(2)的出料口与搅拌罐(5)的进料 口连接;所述泥浆输送泵(8)的输入口与搅拌罐(5)的出料口连接，其输出 口与压滤机(15)的进料口连接;所述泥饼输送装置(20)的进料端置于压滤 机(15)出料口下方，其出料端置于泥饼搅拌机(25)进料口上方;所述泥饼 搅拌料输送机(26)进料端置于泥饼搅拌机(25)出料口下方，其出料端置于 制砖机(27)进料口上方;所述砖坯输送装置(29)与制砖机(27)出料口连 接;所述压滤机(15)设有连接空压机或高压水泵的接口(14)。
2.根据权利要求1所述的城市生活污泥与建筑桩泥深度脱水固化制砖装 置，其特征在于：所述压滤机(15)为隔膜式板框压滤机，包括压滤机主梁(16)、 滤板(17)、高压油管(18)、油缸(19)以及油压总成(21)，所述滤板(17) 由隔膜板与普通板相间组合而成。
3.根据权利要求1或2所述的城市生活污泥与建筑桩泥深度脱水固化制 砖装置，其特征在于：所述泥浆输送泵(8)为螺杆泵或者渣浆泵，所述泥饼搅 拌物料输送机(26)为螺杆输送机，所述泥饼输送装置(20)为输送带装置。
说明书 [支持框选翻译]
城市生活污泥与建筑桩泥深度脱水固化制砖装置
技术领域
本实用新型涉及一种城市污水处理领域，尤其涉及一种城市生活污泥与建 筑桩泥深度脱水固化制砖的装置。
背景技术
目前国内钻孔灌注桩、冲孔灌注桩施工，均采用钢质钻头快速旋转或冲击 锤频繁冲击将桩孔内淤泥、粘土搅成泥浆。一立方天然泥土通常形成3.5-4立 方泥浆，每根桩随着施工深度的增加，大量泥土变成泥浆上排到工地的泥浆池 内，等待外运。成孔后，浇注混凝土时又将孔内几至几十立方泥浆全部排出桩 孔。因此，每项基础工程往往有几千至几十万立方泥浆需要外运，既增加城市 交通负担，还时常由于施工或泥浆运输，企业为降低成本，将部分泥浆偷排入 城市下水道或城市水网，造成城市下水道和城市水网淤积、堵塞。有人采用离 心的原理进行建筑泥浆固化，但由于泥水在施工中反复搅动，泥水结和力增强， 尤其是淤泥与淤泥质土，靠离心力难以快速将泥水分离。
2010年4月7日，在全国污水治理工作会议上提出，十二五期间，将重点 放在污泥处置上，要千方百计将污泥处置搞上去，实现污泥必须减量化、无害 化、资源化。
发明内容
本实用新型所要解决的技术问题是：提供一种城市生活污泥与建筑桩泥深 度脱水固化制砖装置，该装置能对城市污水泥浆与建筑钻孔灌注桩、冲孔灌注 桩泥浆进行系统有效处理并得到利用。
本实用新型所采用的技术方案是：一种城市生活污泥与建筑桩泥深度脱水 固化制砖装置，该装置依次设有生石灰输送机、搅拌罐、泥浆输送泵、压滤机、 泥饼输送装置、泥饼搅拌机、泥饼搅拌料输送机、制砖机和砖坯输送装置;所 述生石灰输送机的出料口与搅拌罐的进料口连接;所述泥浆输送泵的输入口与 搅拌罐的出料口连接，其输出口与压滤机的进料口连接;所述泥饼输送装置的 进料端置于压滤机出料口下方，其出料端置于泥饼搅拌机进料口上方;所述泥 饼搅拌物料输送机进料端置于泥饼搅拌机出料口下方，其出料端置于制砖机进 料口上方;所述砖坯输送装置与制砖机出料口连接;所述压滤机设有连接空压 机或高压水泵的接口。
本实用新型进一步技术方案是：所述压滤机为隔膜式板框压滤机，包括压 滤机主梁、滤板、高压油管、油缸以及油压总成，所述滤板由隔膜板与普通板 相间组合而成。
该装置能使城市污水泥浆与建筑钻孔灌注桩、冲孔灌注桩泥浆中添入无机 添加剂与生石灰后，在隔膜式板框压滤机中泥水分离，并经高压空气或高压水 压榨固化成含水率60%以下的泥饼，城市生活污泥与建筑桩泥泥饼经搅拌混匀， 由输送机送至制砖机制成砖坯，最后，由砖窑烧制成砖。具有设备投资低(由 原来上千万元进口的带式压滤机成套设备降为一百万元左右的隔膜式板框压滤 机)，污泥含水低(小于60%，比原含水80%，污泥减量50%)，污泥资源化利用 等有益效果，适用于我国城市、乡镇污水泥以及建筑泥浆处理。
