申请日2011.05.31
公开(公告)日2011.11.30
IPC分类号E03F9/00
摘要
一种污水管道疏通器的安全导向装置，该导向装置包括带有弯头的导向管，导向管安装在一个支架上，该支架包括支座、横向架和导向管座，在横向架的两端各连接一个支座，在该横向架的中部连接导向管座，在该导向管座上设有能够穿过所述的导向管的通孔。本发明的优点是：利用支架将导向管安装在井口，将导向管的下端口对准或插入井内的污水管道口内，即可将疏通器疏通头从导向管的上端导入污水管道，既可避免人员下井操作的危险，又可减少由于(软轴、绞鞭)的异常摆动与打结造成作业人员人身伤害和设备损坏。结构简单，成本低廉，使用方便。
权利要求书
1.一种污水管道疏通器的安全导向装置，其特征在于，该导向装置包括带 有弯头的导向管。
2.根据权利要求1所述的污水管道疏通器的安全导向装置，其特征在于， 所述的导向管安装在一个支架上，该支架在使用时安装在污水井口上，并可以 在该支架上偏转和平移，以方便将导向管下端的弯头对准并顺利插入污水井内 的污水管道口内。
3.根据权利要求2所述的污水管道疏通器的安全导向装置，其特征在于， 所述的支架包括支座、横向架和导向管座，在横向架的两端各连接一个支座， 在该横向架的中部连接导向管座，在该导向管座上设有能够穿过所述的导向管 的通孔。
4.根据权利要求3所述的污水管道疏通器的安全导向装置，其特征在于， 在所述的支座的下面设有防滑垫或防滑凸起。
5.根据权利要求3所述的污水管道疏通器的安全导向装置，其特征在于， 在所述的导向管座的通孔内装有关节轴承，在该关节轴承的内圈的一端设有用 于穿过所述的导向管的套管，在该套管上设有锁紧装置。
6.根据权利要求4所述的污水管道疏通器的安全导向装置，其特征在于， 所述的锁紧装置为设在套管壁上的径向螺孔和旋入其内的导向管锁紧螺栓。
7.根据权利要求3所述的污水管道疏通器的安全导向装置，其特征在于， 所述的导向管座滑动地安装在该横向架上，两者之间设有导向管座锁紧螺栓。
8.根据权利要求1所述的污水管道疏通器的安全导向装置，其特征在于， 所述的导向管的上端通过螺纹接口或单独的螺纹接管与多节延长管连接。
9.根据权利要求1所述的污水管道疏通器的安全导向装置，其特征在于， 在所述的导向管上设有泄压孔。
说明书
污水管道疏通器的安全导向装置
技术领域
本发明涉及一种城市污水管井管道疏通器的配套装置，具体是一种污水管 道疏通器的安全导向装置，主要用于为管道疏通器的疏通头进行安全的操作导 向，使其顺利进入城市污水管井井壁上的污水排放管道口内，为排除城市污水管 井管道堵塞作业的工作人员提供了一套更为安全便捷的排堵操作装置。
背景技术
在城市排污管井管道的日常排堵作业工作中，经常会利用管道疏通机疏通 城市污水管井内被堵塞的污水管道，解决堵塞及污水跑冒问题。在进行管井内 部管道的排堵操作时作业人员通常要站在污水井井口旁边，需要人工将疏通机 的(疏通头、软轴、绞鞭)从井口输送到井壁内的污水管道口内。但由于管道 堵塞，污水井内常常积存跑冒大量污水，有时甚至会将井口淹没，管道疏通作 业人员的视线完全被阻挡，作业时井下排污管口难于寻找。同时由于所使用疏 通机的疏通头连接的软轴是弹性可弯曲的，在输送疏通头作业过程中(软轴、 绞鞭)不断摆动，存在摆动幅度过大时可能伤害周围人员的隐患。因污水遮挡 作业人员视线疏通头也不能顺利进入井下污水管道口，作业人员探查堵塞的井 下排污管道口的操作也十分不便，有时甚至需要由工作人员下井操作，用手摸 索井下被堵塞的污水排放管口，然后将疏通头和软轴插入污水井井壁上的污水 管道口内。由于管井内部情况复杂，疏通管井人员下井操作有一定的危险(有 毒气体、危险物)，人员下井存在着很大的风险，极易造成人身伤害;若用水泵 将污水抽出，抽出的污水会对周围环境造成危害，非常麻烦;在疏通过程中软 轴容易打结，使得工作不能正常进行，有时还会对设备造成损坏。
发明内容
本发明旨在提供一种污水管道疏通器的安全导向装置，以解决现有技术存 在的疏通头不能顺利进入井下被堵塞的污水管道口，降低堵塞排除作业时操作 人员人身发生意外伤害的问题。

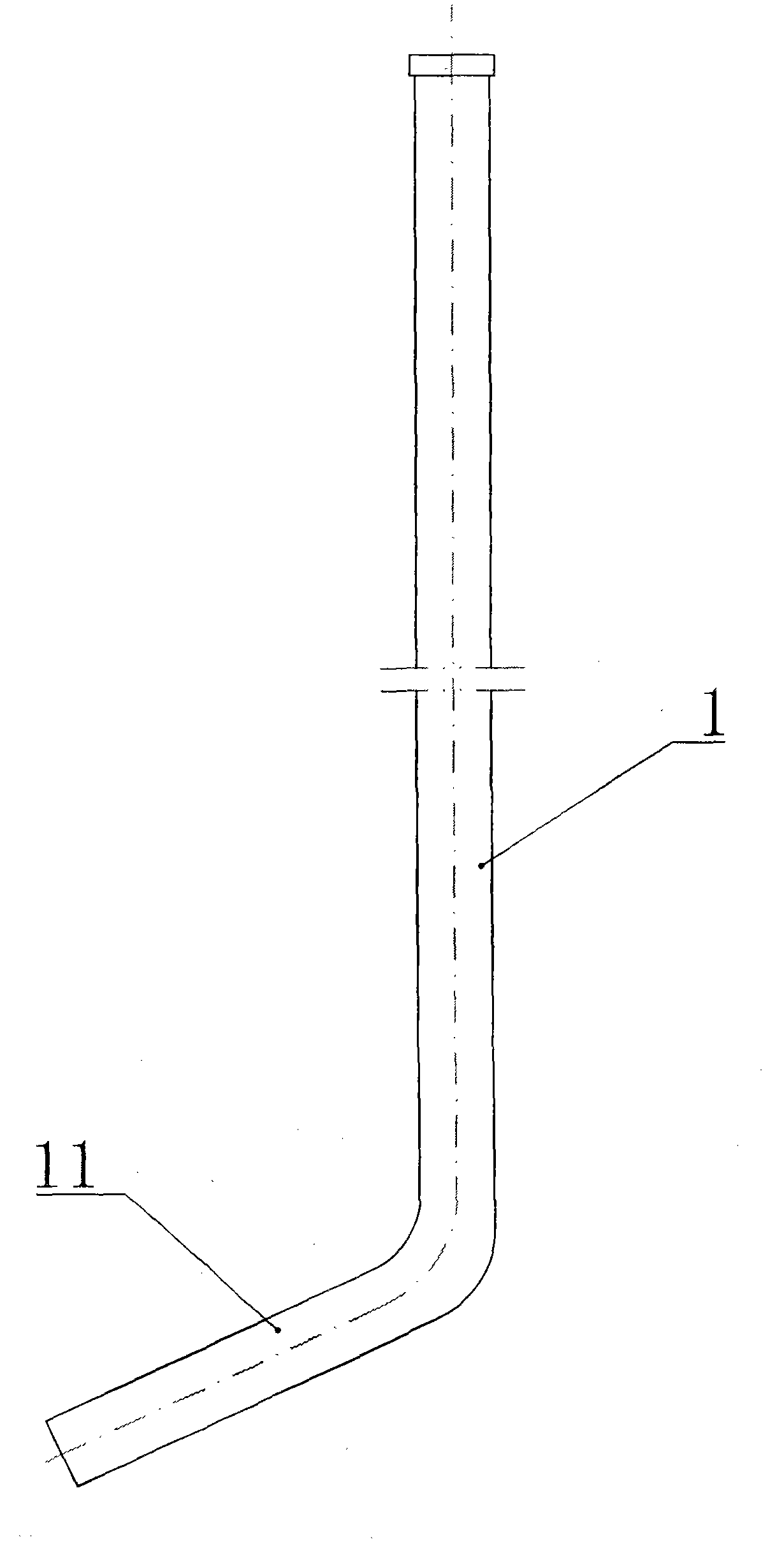

本发明的技术方案是：一种污水管道疏通器的安全导向装置，其特征在于， 该导向装置包括带有弯头的导向管。
所述的导向管安装在一个支架上，该支架在使用时安装在污水井口上，并 可以在该支架上偏转和平移，以方便将导向管下端的弯头对准并顺利插入污水 井内的污水管道口内。
所述的支架包括支座、横向架和导向管座，在横向架的两端各连接一个支 座，在该横向架的中部连接导向管座，在该导向管座上设有能够穿过所述的导 向管的通孔。
在所述的支座的下面设有防滑垫或防滑凸起。
在所述的导向管座的通孔内装有关节轴承，在该关节轴承的内圈的一端设 有用于穿过所述的导向管的套管，在该套管上设有锁紧装置。
所述的锁紧装置为设在套管壁上的径向螺孔和旋入其内的导向管锁紧螺 栓。
所述的导向管座滑动地安装在该横向架上，两者之间设有导向管座锁紧螺 栓。
所述的导向管的上端通过螺纹接口或单独的螺纹接管与多节延长管连接。
在所述的导向管上设有泄压孔。
本发明的优点是：利用支架将导向管设置在需要排除堵塞问题的城市污水 井口，将导向管的下端深入井内便于操作人员探查被堵塞的污水管道口，同时 还可将疏通机的疏通头从导向管的上端或是通过延长管导入污水管道内，既可 避免人员下井操作的危险，又可减少由于软轴打结或异常抽打造成的设备损坏， 人员受伤。结构简单，成本低廉，使用方便。
