申请日2011.05.26
公开(公告)日2011.10.19
IPC分类号C02F11/12
摘要
本发明涉及一种利用余热产生高温循环空气的污泥烘干及处理系统，包括内部设有污泥螺旋输送芯轴的污泥烘干机，所述污泥烘干机的一侧设有热循环空气出口和位于上端的污泥进料口，其另一侧设有污泥出料口和热循环空气进口，所述污泥烘干机的烘干废气出口设置在靠近污泥进料口一侧上方，其特征在于：从污泥出料口排出的烘干污泥经输送带和提升机送往热分解炉上方的进料口，所述热分解炉的烟气排气口与用于分解烟气中二噁英的二燃室相连通，所述二燃室的高温烟气排气口经高温管道与热交换器相连接，经冷却后烟气通往喷粉装置和布袋除尘器处理，最后经烟囱排入大气中。该系统能够利用焚烧污泥过程所产生的高温烟气加热空气来间接烘干污泥，热空气循环使用，经济实用、节能环保。
权利要求书 [支持框选翻译]
1.一种利用余热产生高温循环空气的污泥烘干及处理系统，包括内部设有污泥螺旋输送芯轴的污泥烘干机，所述污泥烘干机的一侧设有热循环空气出口和位于上端的污泥进料口，其另一侧设有污泥出料口和热循环空气进口，所述污泥烘干机的烘干废气出口设置在靠近污泥进料口一侧上方，其特征在于：从污泥出料口排出的烘干污泥经输送带和提升机送往热分解炉上方的进料口，所述热分解炉的烟气排气口与用于分解烟气中二噁英的二燃室相连通，所述二燃室的高温烟气排气口经高温管道与热交换器相连接，经冷却后烟气通往喷粉装置和布袋除尘器处理，最后经烟囱排入大气中。
2.根据权利要求1所述的一种利用余热产生高温循环空气的污泥烘干及处理系统，其特征在于：所述热交换器由高温热交换器和低温热交换器串联构成，所述污泥烘干机的热循环空气出口经循环风机抽送至低温热交换器及高温热交换器与高温烟气进行热交换，所述高温热交换器的热循环空气出口经高温循环管道与污泥烘干机的热循环空气进口相连接。
3.根据权利要求2所述的一种利用余热产生高温循环空气的污泥烘干及处理系统，其特征在于：所述污泥烘干机的热循环空气出口与循环风机之间的连接管路上安装有与大气相通的循环热风补气阀，所述高温循环管道上安装有用于辅助加热热风的电加热器。
4.根据权利要求1所述的一种利用余热产生高温循环空气的污泥烘干及处理系统，其特征在于：所述污泥烘干机的烘干废气出口经引风机和连接管路与冷凝器相连接，经冷凝后的气体由引风机和连接管路送往二燃室燃烧分解处理。
说明书 [支持框选翻译]
一种利用余热产生高温循环空气的污泥烘干及处理系统
技术领域
本发明涉及污泥焚烧处理技术，特别是一种利用污泥焚烧产生的余热进行污泥烘干的烘干系统及烘干及处理系统。
背景技术
对污泥的处理通常有两种方式：一种是掩埋法，另一种是焚烧法，掩埋法虽然不需要庞大的设备成本，但却需要有广阔的掩埋场地，在人口不断增加土地日益减少的今天，土地是宝贵的，是人类赖以生存的条件，并且掩埋容易污染地下水源，造成严重的二次污染的环保问题。而污泥焚烧处理将污泥燃烧成灰渣，减少了废弃物量，且避免了污染水源，因此污泥焚烧处理具有减量化明显、周期短、无害化等优点，加之所需的场地面积远小于掩埋式垃圾场的面积，所以高温焚烧方式已逐渐成为污泥处理的主要选择。
然而，由于污泥的含水率高(80%)，热值低，直接焚烧需添加大量的辅助燃料，导致其焚烧的运作成本过高，耗费的能源过大，不仅严重影响其污泥处理的经济效益，而且无节能减碳的环保效益。
污泥在烘干的过程中会产生臭气、氯气等有害气体，所以必须对产生的废气进行无害化处理，若用蒸汽或烟气直接烘干污泥，废气中带有大量水蒸气对废气无害化处理增加了不小的难度，气量的增加也提高了尾气处理设备的投入。
若用高温油、水蒸汽作为烘干污泥的加热介质对烘干设备的制造精度、密封精度、材料提出了较高的要求，导致制造成本增加。
本发明提出一种利用焚烧污泥过程所产生的高温烟气通过高效热交换器产生高温空气，用高温空气来间接烘干污泥的方法，该方法经济实用、节能环保，是一种新颖有潜力的方法。
发明内容
鉴于上述存在的问题，本发明介绍了一种利用余热产生高温循环空气的污泥烘干及处理系统，该系统不仅能够有效处理生活污水处理厂的污泥，而且能够利用污泥焚烧炉所排出的废气(烟气)通过热交换器产生高温空气，用高温空气间接烘干污泥;高温空气在封闭的气道里循环，烘干污泥后降温的空气又回到热交换器经过热交换后反复使用，经济实用、节能环保。
本发明的技术方案在于：一种利用余热产生高温循环空气的污泥烘干及处理系统，包括内部设有污泥螺旋输送芯轴的污泥烘干机，所述污泥烘干机的一侧设有热循环空气出口和位于上端的污泥进料口，其另一侧设有污泥出料口和热循环空气进口，所述污泥烘干机的烘干废气出口设置在靠近污泥进料口一侧上方，其特征在于：从污泥出料口排出的烘干污泥经输送带和提升机送往热分解炉上方的进料口，所述热分解炉的烟气排气口与用于分解烟气中二噁英的二燃室相连通，所述二燃室的高温烟气排气口经高温管道与热交换器相连接，经冷却后烟气通往喷粉装置和布袋除尘器处理，最后经烟囱排入大气中。

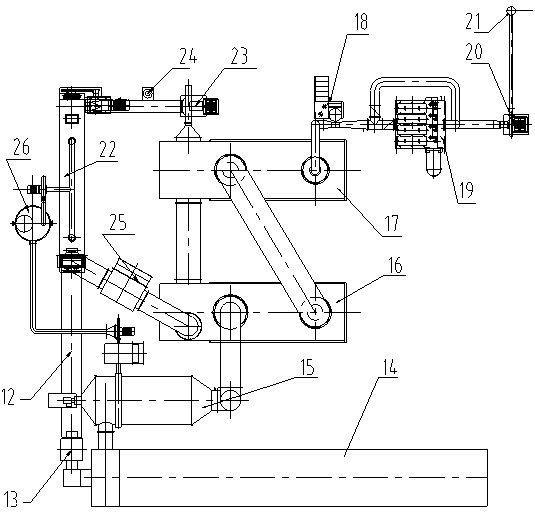

上述热交换器由高温热交换器和低温热交换器串联构成，所述污泥烘干机的热循环空气出口经循环风机抽送至低温热交换器及高温热交换器与高温烟气进行热交换，所述高温热交换器的热循环空气出口经高温循环管道与污泥烘干机的热循环空气进口相连接。
上述污泥烘干机的热循环空气出口与循环风机之间的连接管路上安装有与大气相通的循环热风补气阀，所述高温循环管道上安装有用于辅助加热热风的电加热器。
上述污泥烘干机的烘干废气出口经引风机和连接管路与冷凝器相连接，经冷凝后的气体由引风机和连接管路送往二燃室燃烧分解处理。
本发明的优点：
1. 污泥热解燃烧前将污泥进行烘干处理，可以将污泥的含水量从80%降到45%，由于提高了污泥的热值，使污泥易于焚烧。污泥焚烧过程把水蒸发成水蒸气需大量的燃料，因此降低了污泥的含水量，污泥在燃烧时可节省燃料。减少了污泥焚烧产生的水蒸气，也使烟气的浓度不被过量稀释，易于烟气在二燃室的自燃，二燃室可以少加或不加燃料就能把烟气中的有害气体二噁英分解。污泥焚烧若产生大量的水蒸气，势必增加了烟气量，对烟气的后续处理增加了难度，势必提高设备投入成本。含有水蒸气的烟气在从烟囱排出时在烟囱口会产生雾霾现象。因此污泥焚烧前的烘干处理在污泥焚烧系统中是极其重要的一个环节，它对整个系统的节能减排、减少设备的投资起到很重要的作用。
2. 利用污泥焚烧产生的高温烟气经过高温热交换器、低温热交换器将空气加热到500℃，高温空气作为加热介质通过螺旋烘干机对污泥进行烘干处理，使污泥的含水量降到45%。由于采用间接方式加热，高温空气与污泥烘干产生的臭、废气分离，高温空气可以在一个密闭的气道里循环使用，减少热源的消耗。应用常压下的高温空气作为加热介质，比用水蒸汽，高温油等其它介质对烘干设备的密封、制造精度要求降低了许多。因为水蒸气是高温高压气体，高压气体对容器承压以及各容器的结合面密封要求更高。高压气体的容器要按照压力容器的标准来制造，高温油虽然不是高压，但高温油容器、输送管道若密封不当造成油的泄露会污染环境。因此使用水蒸气、高温油的设备制造精度都相应提高。而使用高温常压空气没有压力，且高温常压空气的泄露也不会对环境造成污染。所以其设备也相对简单，制造成本低。
3.通常废物焚烧系统都要设有烟气降温系统， 烟气降温系统的作用就是让高温烟气(二燃室出口温度可高达1100℃)降温到后续烟气处理设备可正常工作的温度范围。本发明利用高效热交换器代替烟气降温系统即达到降温烟气又为污泥烘干提供了热源。通常的烘干机都要独立提供热源，本系统是充分利用污泥焚烧炉产生的废气(高温烟气)对污泥焚烧前进行污泥烘干处理，达到节能，减排，环保的目的。
