申请日2011.05.25
公开(公告)日2011.12.28
IPC分类号C02F1/66; C02F1/64; C02F1/74
摘要
一种pH探头式煤矿酸性废水处理装置，属于废水处理领域，有进水口的调节池(1)上设pH探头(2)，pH探头(2)通过PLC控制柜(3)与带计量泵的加药泵(8)连接，带计量泵的加药泵(8)与溶碱装置(6)连接，溶碱装置底部设沉淀池，并与自来水管网连接，调节池(1)与中和反应池(4)、中和曝气池(5)连接，中和曝气池(5)底部是曝气系统(9)，中和曝气池(5)接絮凝反应池，风机(7)与曝气系统(9)连接。本实用新型用于煤矿酸性废水处理中，自动化控制替代人工操作，pH探头信号传输至PLC控制柜，PLC控制柜控制计量泵投加中和药剂，提高投药精度，减少人力投入。
权利要求书 [支持框选翻译]

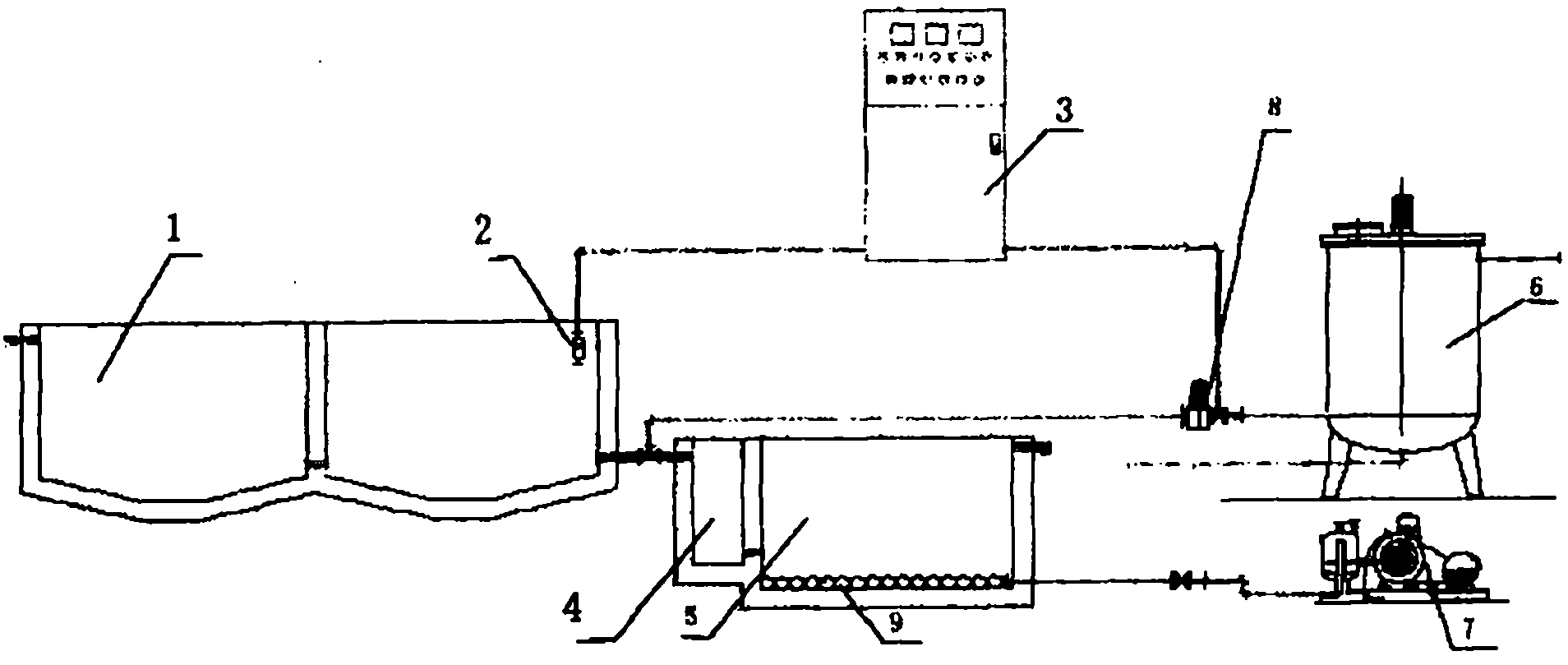

1.一种pH探头式煤矿酸性废水处理装置，包括调节池(1)、pH探头 (2)、PLC控制柜(3)、中和反应池(4)、中和曝气池(5)、溶碱装置(6)、 风机(7)、带计量泵的加药泵(8)、曝气系统(9)，有进水口的调节池(1) 上设pH探头(2)，pH探头(2)通过PLC控制柜(3)与带计量泵的加药泵 (8)连接，带计量泵的加药泵(8)与溶碱装置(6)连接，溶碱装置底部设 沉淀池，并与自来水管网连接，调节池(1)与中和反应池(4)、中和曝气池 (5)连接，中和曝气池(5)底部是曝气系统(9)，中和曝气池(5)接絮凝反应 池，风机(7)与曝气系统(9)连接。
说明书 [支持框选翻译]
pH探头式煤矿酸性废水处理装置
技术领域：
本实用新型涉及废水处理领域，特别是一种pH探头式煤矿酸性废水处理装置。
背景技术：
煤矿煤层含硫量决定煤矿废水性质，煤矿废水有酸碱之分，在处理酸性煤矿废水中，由于煤矿矿井所排废水水质具有不稳定性，其pH值变化较大，人为控制加碱装置在废水中投加中和药剂难度较大。
发明内容：
本实用新型的目的在于提供一种pH探头式煤矿酸性废水处理装置，利用该装置对煤矿酸性废水中和药剂投加系统进行自动化控制，以减轻污水处理站操作工劳动强度，实现污水处理站自动化操作。
本实用新型的构成：一种pH探头式煤矿酸性废水处理装置，包括调节池、pH探头、PLC控制柜、中和反应池、中和曝气池、溶碱装置、风机、带计量泵的加药泵、曝气系统，有进水口的调节池上设pH探头，pH探头通过PLC控制柜与带计量泵的加药泵连接，带计量泵的加药泵与溶碱装置连接，溶碱装置底部设沉淀池，并与自来水管网连接，调节池与中和反应池、中和曝气池连接，中和曝气池底部是曝气系统，中和曝气池接絮凝反应池，风机与曝气系统连接。
与现有技术比较，本实用新型用于煤矿酸性废水处理中，能够自动化控制替代人工操作，pH探头信号传输至PLC控制柜，PLC控制柜控制计量 泵投加中和药剂，提高投药精度，减少人力投入。
本实用新型具有以下特点：
(1)、首先由pH探头获取废水pH值，pH探头将信号传输至PLC控制柜，再由PLC控制柜发出指令，控制计量泵投加中和药剂以调节废水pH值，保证投药精度;
(2)、PLC控制柜控制计量泵所投药剂将废水pH值调节到7-8之间以利于后续处理工艺的有序进行;
(3)、本装置完全实现全自动操作，劳动强度低;操作工只需保证溶药罐内有充足药剂即可，大大节约了业主人力资源的投资及药耗;
(4)、本系统曝气设装置，可有效氧化废水中的铁锰离子，保证出水效果;
(5)、维护方便;
(6)无油耗，无水耗，无气耗，电耗少，主要耗电点为加药泵，由于药剂投加量较小，一般情况在100L以内，加药泵装机功率较小。
