申请日2011.04.22
公开(公告)日2011.09.07
IPC分类号C02F1/00
摘要
一种污水池玻璃钢盖板，包括玻璃钢盖板主体、加强筋、上表面抗紫外线层、底面防腐蚀层、连接法兰，玻璃钢盖板主体、上表面抗紫外线层、底面防腐蚀层一次性复合成型。本实用新型污水池玻璃钢盖板轻质高强、抗老化、耐腐蚀、不生锈、使用寿命长，而且不需再做防腐处理，结构合理、成型方便，广泛用于各个污水处理行业污水池的臭气密封。
权利要求书
1.一种污水池玻璃钢盖板，包括玻璃钢盖板主体(1)，玻璃钢盖板主体(1)的底面朝向污水池，其特征在于：所述玻璃钢盖板主体(1)的底面涂覆有防腐蚀层(4)，上表面涂覆有抗紫外线层(3)。
2.根据权利要求1所述的一种污水池玻璃钢盖板，其特征在于：所述的抗紫外线层(3)为抗紫外线胶衣树脂，厚度为0.5-0.8mm。
3.根据权利要求1所述的一种污水池玻璃钢盖板，其特征在于：所述的防腐蚀层(4)为乙烯基酯树脂，厚度不小于1.5mm。
4.根据权利要求1所述的一种污水池玻璃钢盖板，其特征在于：所述玻璃钢盖板主体(1)的上表面设置有加强筋(2)，所述加强筋(2)的外表面涂覆有抗紫外线层(3)。
5.根据权利要求4所述的一种污水池玻璃钢盖板，其特征在于：所述加强筋(2)与玻璃钢盖板主体(1)一次性成型。

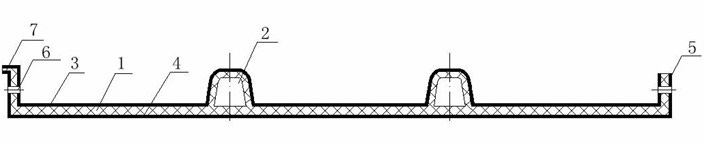

6.根据权利要求1所述的一种污水池玻璃钢盖板，其特征在于：所述玻璃钢盖板主体(1)的正投影为四边形，玻璃钢盖板主体(1)的两个相对边均设置有连接法兰(5)，另外两个相对边均设置有搭接板，连接法兰(5)上均布连接孔(6)，其中一个边的连接法兰(5)顶部横向设置有搭口(7)，所述搭口(7)伸出连接法兰(5)的外沿;所述连接法兰(5)与玻璃钢盖板主体(1)上表面相连的一侧涂覆有抗紫外线层(3)，与玻璃钢盖板主体(1)底面相连的一侧涂覆有防腐蚀层(4)。
7.根据权利要求6所述的一种污水池玻璃钢盖板，其特征在于：与所述设置有连接法兰(5)的两个相对边平行的截面呈圆弧形。
说明书
一种污水池玻璃钢盖板
技术领域
本实用新型涉及一种玻璃钢盖板，尤其是一种污水池玻璃钢盖板。
背景技术
为做到达标排放，国家大力治理环境污染，各大、中城市及化工单位等建设污水处理场。在处理过程中，有害臭气直接散发到了空气中，且多数污水场建设在居民集中区附近，对环境和人体健康都造成了负面影响。目前有的污水池采用钢制盖板将污水池盖住，由于污水在处理过程中产生的腐蚀气体，对钢制盖板的腐蚀很严重，又长期处于露天，钢制盖板易锈蚀，且每年需做防腐处理，维护成本高、使用寿命短。
中国专利公告号CN 201649281 U，授权公告日为2010年11月24日的实用新型专利公开了一种污水池池盖，由若干块盖板并列连接组成，所述盖板包括盖板主体、加强筋。该技术方案将污水池盖板的材料换成有机玻璃钢材质，并设置加强筋，使得盖板重量变轻、强度变高，但是，该池盖在阳光照射下易老化、池盖底面易受污水腐蚀，使得强度和使用寿命降低。
发明内容
本实用新型的目的是克服现有池盖易老化、耐腐蚀性差的缺陷和不足，提供一种抗紫外线能力强、耐腐蚀、强度高的污水池玻璃钢盖板。
为实现以上目的，本实用新型的技术解决方案是：一种污水池玻璃钢盖板，包括玻璃钢盖板主体，玻璃钢盖板主体的底面朝向污水池，所述玻璃钢盖板主体的底面涂覆有防腐蚀层，上表面涂覆有抗紫外线层。
所述的抗紫外线层为抗紫外线胶衣树脂，厚度为0.5-0.8mm。
所述的防腐蚀层为乙烯基酯树脂，厚度不小于1.5mm。
所述玻璃钢盖板主体的上表面设置有加强筋，所述加强筋的外表面涂覆有抗紫外线层。
所述加强筋与玻璃钢盖板主体一次性成型。
所述玻璃钢盖板主体的正投影为四边形，玻璃钢盖板主体的两个相对边均设置有连接法兰，另外两个相对边均设置有搭接板，连接法兰上均布连接孔，其中一个边的连接法兰顶部横向设置有搭口，所述搭口伸出连接法兰的外沿;所述连接法兰与玻璃钢盖板主体上表面相连的一侧涂覆有抗紫外线层，与玻璃钢盖板主体底面相连的一侧涂覆有防腐蚀层。
与所述设置有连接法兰的两个相对边平行的截面呈圆弧形。
与现有技术相比，本实用新型的有益效果为：
1、由于本实用新型一种污水池玻璃钢盖板在玻璃钢盖板主体上表面增加抗紫外线层，底面增加防腐蚀层，使得其抗老化、抗腐蚀程度都大大加强，寿命也更长。
2、由于本实用新型一种污水池玻璃钢盖板在玻璃钢盖板主体底面增加防腐蚀层，使得盖板不需要再做防腐处理，减少了成本。
3、由于本实用新型一种污水池玻璃钢盖板的加强筋与玻璃钢盖板主体一次性成型，使得盖板的制造更加方便，强度也更高。
4、由于本实用新型一种污水池玻璃钢盖板有两个相对边设置了连接法兰，一边的连接法兰上还带有搭口，使得盖板的安装更加方便、连接更为牢靠，并且搭口还能起到防止雨水渗入污水池的作用。
5、由于本实用新型一种污水池玻璃钢盖板的整体呈弧形，使得盖板的耐压性更强，并可以防止盖板表面积水。
