申请日2011.03.25
公开(公告)日2011.10.19
IPC分类号C02F9/02
摘要
垃圾的水处理系统，涉及垃圾处理装置。包括垃圾输送带、湿法拆包分离装置、水中分离装置、沉水物分离装置、悬浮物分离装置、漂浮物分离装置、以及供水及水处理装置，它们的运行由中央控制箱控制。其有益效果在于：特别适用于对袋装及混合收集的生活垃圾的处理;臭气熏天的情况彻底改变，不会产生“二噁英”等有毒气体，不会产生新的污染，利于环境保护;利用水对不同比重的垃圾进行分选，将沉水物、悬浮物及漂浮物分离，再利用沉水物分离装置、悬浮物分离装置、漂浮物分离装置分别对沉水物、悬浮物、漂浮物进行二次、三次分选，分选十分彻底;占地少，投资少，便于安装，运营成本低，适宜在城镇推广，为生活垃圾的处理开辟了一条新路。
权利要求书 [支持框选翻译]
1.垃圾的水处理系统，其特征在于，包括：垃圾输送带、湿法拆包分离装置、水中分离装置、沉水物分离装置、悬浮物分离装置、漂浮物分离装置、以及供水和水处理装置;
垃圾输送带，设置于系统的前部，垃圾输送带的前端及后端分别设置于垃圾储料斗与湿法拆包分离装置，垃圾输送带承接铲车推送到垃圾储料斗之垃圾并将其输送到湿法拆包分离装置;
水中分离装置，包括接入处理用水的主分离池、设置于主分离池起收集和输送垃圾作用的平卧安装的A收料螺杆、设置于主分离池起输送垃圾作用的与水平面呈倾斜安装的A送料螺杆装置、以及能将垃圾顺着水流方向推拨的拨料轮;A送料螺杆装置在主分离池的靠前端及靠后端分别设置，其包括一螺杆及设置该螺杆的一长筒或一长槽，且A送料螺杆装置与A收料螺杆组合配装;湿法拆包分离装置安装于主分离池的前上方，致使从湿法拆包分离装置的垃圾排出口排出的垃圾直接落于主分离池中，并按比重分离;比重大的垃圾下沉并经A收料螺杆及设置于主分离池靠前端的A送料螺杆装置被输送到沉水物分离装置;跟水的比重相当的垃圾浮于水中并经A收料螺杆及设置于主分离池靠后端的A送料螺杆装置输送到悬浮物分离装置;比重小于水的垃圾漂浮于水面并经水流、拨料轮及设置于主分离池末端的漂浮物前输送带输送到漂浮物分离装置。
2.根据权利要求1所述的垃圾的水处理系统，其特征在于：沉水物分离装置，包括接入处理用水的沉水物分离池、设置于沉水物分离池起收集和输送沉水物作用的平卧安装的B收料螺杆、设置于沉水物分离池起输送沉水物作用的与水平面呈倾斜安装的B送料螺杆装置、沉水物输送分料带、以及相匹配的物料输送带和物料堆放区;B送料螺杆装置包括一螺杆及设置该螺杆的一长筒或一长槽， B送料螺杆装置与B收料螺杆组合配装;A送料螺杆装置的排出口与沉水物分离池对位承接，B送料螺杆装置的排出口与沉水物输送分料带对位承接;沉水物输送分料带的末端与其匹配的物料输送带对位承接，物料输送带将相应的物料输送到对应的物料堆放区;所述B收料螺杆顺着沉水物分离池的长度方向设置于沉水物分离池中，并设置一层或上下平行的两层，且当设置上下平行的两层所述B收料螺杆时，在两层所述B收料螺杆间还设置中间筛网;所述B收料螺杆由电机驱动仅作转动;所述B送料螺杆装置为两条，其中一条连接于沉水物分离池的靠前端，另一条连接于沉水物分离池的靠后端，所述B送料螺杆装置的螺杆由电机驱动仅作转动。
3.根据权利要求1所述的垃圾的水处理系统，其特征在于：悬浮物分离装置，包括接入处理用水的悬浮物分离池、设置于悬浮物分离池起收集和输送悬浮物中洗离出的下沉成份的平卧安装的C收料螺杆、设置于悬浮物分离池起输送悬浮物中洗离出的下沉成份到池外的与水平面呈倾斜安装的C送料螺杆装置、能将悬浮物顺着水流方向推拨的拨料轮、悬浮物输送带、悬浮物横向输送分料带、悬浮物纵向输送分料带，以及相匹配的物料输送带和物料堆放区;C送料螺杆装置包括一螺杆及设置该螺杆的一长筒或一长槽， C送料螺杆装置与C收料螺杆组合配装;A送料螺杆装置的排出口与悬浮物分离池对位承接;悬浮物输送带设置于悬浮物分离池的末端，悬浮物横向输送分料带与悬浮物输送带对位承接，悬浮物纵向输送分料带与悬浮物横向输送分料带对位承接;悬浮物纵向输送分料带的末端与其匹配的物料输送带对位承接，物料输送带将相应的物料输送到对应的物料堆放区;所述C收料螺杆顺着悬浮物分离池的长度方向设置于悬浮物分离池中，并设置一层;所述C收料螺杆由电机驱动仅作转动;一条所述C送料螺杆装置连接于悬浮物分离池的靠后端，所述C送料螺杆装置的螺杆由电机驱动仅作转动。
4.根据权利要求1所述的垃圾的水处理系统，其特征在于：漂浮物分离装置，包括接入处理用水的漂浮物分离池、设置于漂浮物分离池起收集和输送漂浮物中洗离出的下沉成份的平卧安装的D收料螺杆、设置于漂浮物分离池起输送漂浮物中洗离出的下沉成份到池外的与水平面呈倾斜安装的D送料螺杆装置、能将漂浮物顺着水流方向推拨的拨料轮、漂浮物后输送带、漂浮物横向输送分料带、漂浮物纵向输送分料带、以及相匹配的物料输送带和物料堆放区;D送料螺杆装置包括一螺杆及设置该螺杆的一长筒或一长槽， D送料螺杆装置与D收料螺杆组合配装;漂浮物分离池的前端与漂浮物前输送带对位承接;漂浮物后输送带设置于漂浮物分离池的末端，漂浮物横向输送分料带与漂浮物后输送带对位承接，漂浮物纵向输送分料带与漂浮物横向输送分料带对位承接;漂浮物纵向输送分料带的末端与其匹配的物料输送带对位承接，物料输送带将相应的物料输送到对应的物料堆放区;一层所述D收料螺杆顺着漂浮物分离池的长度方向设置于漂浮物分离池中;所述D收料螺杆由电机驱动仅作转动;一条所述D送料螺杆装置连接于漂浮物分离池的靠后端，所述D送料螺杆装置的螺杆由电机驱动仅作转动。
5.根据权利要求1所述的垃圾的水处理系统，其特征在于：供水及水处理装置，分别向主分离池、沉水物分离池、悬浮物分离池及漂浮物分离池供水，并对已用过的水回收处理以循环利用。
6.根据权利要求1所述的垃圾的水处理系统，其特征在于：所述A收料螺杆顺着主分离池的长度方向设置于主分离池中，并设置一层或上下平行的两层，且当设置上下平行的两层所述A收料螺杆时，在两层所述A收料螺杆间还设置中间筛网，所述A收料螺杆由电机驱动仅作转动。
7.根据权利要求1所述的垃圾的水处理系统，其特征在于：在主分离池的靠中间还设置第三条与水平面呈倾斜安装的A送料螺杆装置，包括在主分离池的靠前端、靠中间及靠后端设置的A送料螺杆装置的螺杆由电机驱动仅作转动;连接于主分离池的靠中间的所述A送料螺杆装置与匹配的物料输送带对位承接，该物料输送带将相应的物料输送到对应的物料堆放区。
8.根据权利要求1所述的垃圾的水处理系统，其特征在于：湿法拆包分离装置，包括一长筒状的外罩、外圆筒体及中心转动轴;中心转动轴的轴心顺着外圆筒体的中心线设置，使外圆筒体包套于中心转动轴之外并在两者之间形成能容置垃圾的容置空间;外罩将外圆筒体及中心转动轴罩于其内;中心转动轴及外圆筒体分别绕轴心转动;外圆筒体的内壁上及中心转动轴的外壁上分别制有破袋的刀片;在外圆筒体的内壁制作对垃圾的行走起导向及输送作用的螺纹;外罩内设置喷水装置，并在外圆筒体上开制多个供冲水及部分垃圾甩出的通孔。
9.根据权利要求1所述的垃圾的水处理系统，其特征在于：所述湿法拆包分离装置、水中分离装置、沉水物分离装置、悬浮物分离装置及漂浮物分离装置的运行由中央控制箱控制。
说明书 [支持框选翻译]
垃圾的水处理系统
技术领域
本发明涉及垃圾处理技术，尤其是一种垃圾的水处理系统。
背景技术
生活中产生的垃圾称生活垃圾。生活垃圾堆积在居民区，灰尘飞扬、臭气扑鼻，污水四溢，并占用大量土地。目前，对生活垃圾处理，国内外主要有三种方法：一是填埋;二是燃烧发电;三是发酵产生可燃气体及肥料。填埋生活垃圾，体积庞大，需占用大量土地资源，50年不腐，并导致二次污染;燃烧发电投资大，并释放有毒气体，如“二恶英”;发酵处理周期长，有机物及无机物难以全部分离。
另外，还有以下四点尤其值得关注：
其一，国内外生活垃圾绝大多数采用袋装及混合收集的方法，各家各户将垃圾收集在垃圾袋(一般为塑料袋)中，再由环卫人员收集装车运走。因此，设计垃圾处理方案时，必须首先考虑袋装和垃圾成份复杂这两个问题。有机物与无机物、轻的与重的、砖砂、金属废料及塑料等等“大杂烩”般的混在一起装在各式各样的袋中。
其二，在少数国家实行的生活垃圾分类回收方法，运营成本高，分选不彻底，难以推开。
其三，在垃圾的具体处理方法中，一般采用干式破碎及分选，即将收集到的垃圾直接送入破碎机中进行破碎，破碎后的垃圾再经振动筛、磁选机等进行分选。由于垃圾是干式破碎分选，因而工作时尘土飞扬、臭气熏天，环卫人员的工作环境十分恶劣，并且约占垃圾组分5%的废旧塑料膜袋不能分选出来予以回收利用。
其四，用人工分选垃圾，分选出来的废旧塑料及金属等也太脏，需清洗后方能回收利用，而清洗过的水又没用及时处理，既浪费水资源，又造成再污染。
发明内容
本发明旨在克服现有技术的上述不足，提供一种垃圾的水处理系统。其处理垃圾时，不会产生新的灰尘，减轻甚至消除臭气，使环卫人员的工作环境大为改善;按废物的种类及用途一一分选，废物清洗干净后堆放，便于再利用;不会产生新的废气，导致空气污染;处理用过的水经过处理后循环利用;不需要将生活垃圾分类回收，占地不大，投资不多，便于在所有城镇推广，为生活垃圾的处理开辟了一条新路。
为此，本发明垃圾的水处理系统的技术方案如下：

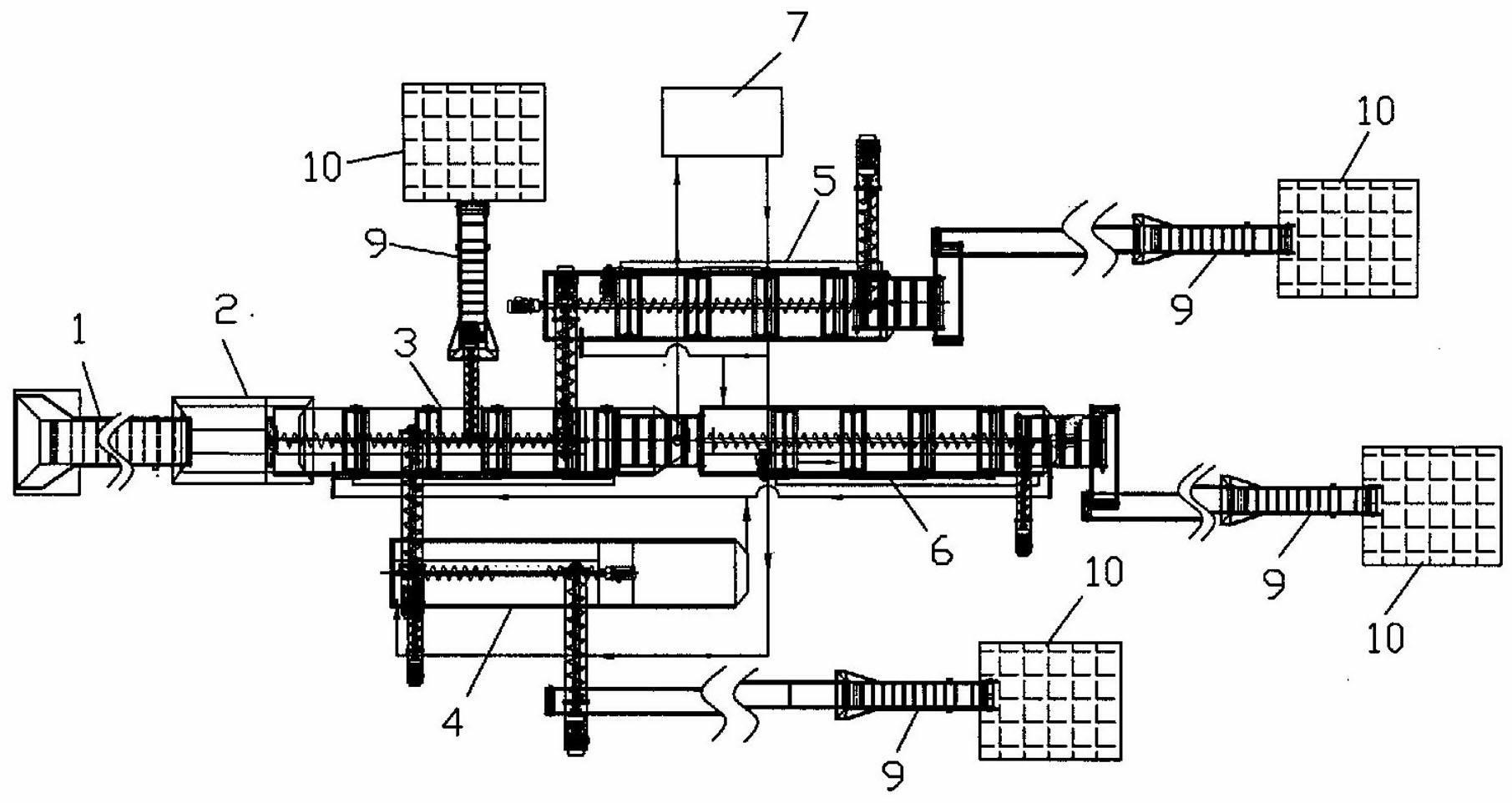

垃圾的水处理系统，包括：垃圾输送带、湿法拆包分离装置、水中分离装置、沉水物分离装置、悬浮物分离装置、漂浮物分离装置、以及供水和水处理装置;
垃圾输送带，设置于系统的前部，垃圾输送带的前端及后端分别设置于垃圾储料斗与湿法拆包分离装置，垃圾输送带承接铲车推送到垃圾储料斗之垃圾并将其输送到湿法拆包分离装置;
水中分离装置，包括接入处理用水的主分离池、设置于主分离池起收集和输送垃圾作用的平卧安装的A收料螺杆、设置于主分离池起输送垃圾作用的与水平面呈倾斜安装的A送料螺杆装置、以及能将垃圾顺着水流方向推拨的拨料轮;A送料螺杆装置在主分离池的靠前端及靠后端分别设置，其包括一螺杆及设置该螺杆的一长筒或一长槽 ;A送料螺杆装置与A收料螺杆组合配装;湿法拆包分离装置安装于主分离池的前上方，致使从湿法拆包分离装置的垃圾排出口排出的垃圾直接落于主分离池中，并按比重分离;比重大的垃圾下沉并经A收料螺杆及设置于主分离池靠前端的A送料螺杆装置被输送到沉水物分离装置;跟水的比重相当的垃圾浮于水中并经A收料螺杆及设置于主分离池靠后端的A送料螺杆装置输送到悬浮物分离装置;比重小于水的垃圾漂浮于水面并经水流、拨料轮及设置于主分离池末端的漂浮物前输送带输送到漂浮物分离装置。
对上述技术方案进行进一步阐述：
沉水物分离装置，包括接入处理用水的沉水物分离池、设置于沉水物分离池起收集和输送沉水物作用的平卧安装的B收料螺杆、设置于沉水物分离池起输送沉水物作用的与水平面呈倾斜安装的B送料螺杆装置、沉水物输送分料带、以及相匹配的物料输送带和物料堆放区;B送料螺杆装置包括一螺杆及设置该螺杆的一长筒或一长槽; B送料螺杆装置与B收料螺杆组合配装;A送料螺杆装置的排出口与沉水物分离池对位承接，B送料螺杆装置的排出口与沉水物输送分料带对位承接;沉水物输送分料带的末端与其匹配的物料输送带对位承接，物料输送带将相应的物料输送到对应的物料堆放区;所述B收料螺杆顺着沉水物分离池的长度方向设置于沉水物分离池中，并设置一层或上下平行的两层，且当设置上下平行的两层所述B收料螺杆时，在两层所述B收料螺杆间还设置中间筛网;所述B收料螺杆由电机驱动仅作转动;所述B送料螺杆装置为两条，其中一条连接于沉水物分离池的靠前端，另一条连接于沉水物分离池的靠后端，所述B送料螺杆装置的螺杆由电机驱动仅作转动。
悬浮物分离装置，包括接入处理用水的悬浮物分离池、设置于悬浮物分离池起收集和输送悬浮物中洗离出的下沉成份的平卧安装的C收料螺杆、设置于悬浮物分离池起输送悬浮物中洗离出的下沉成份到池外的与水平面呈倾斜安装的C送料螺杆装置、能将悬浮物顺着水流方向推拨的拨料轮、悬浮物输送带、悬浮物横向输送分料带、悬浮物纵向输送分料带，以及相匹配的物料输送带和物料堆放区;C送料螺杆装置包括一螺杆及设置该螺杆的一长筒或一长槽; C送料螺杆装置与C收料螺杆组合配装;A送料螺杆装置的排出口与悬浮物分离池对位承接;悬浮物输送带设置于悬浮物分离池的末端，悬浮物横向输送分料带与悬浮物输送带对位承接，悬浮物纵向输送分料带与悬浮物横向输送分料带对位承接;悬浮物纵向输送分料带的末端与其匹配的物料输送带对位承接，物料输送带将相应的物料输送到对应的物料堆放区;所述C收料螺杆顺着悬浮物分离池的长度方向设置于悬浮物分离池中，并设置一层;所述C收料螺杆由电机驱动仅作转动;一条所述C送料螺杆装置连接于悬浮物分离池的靠后端，C送料螺杆装置的螺杆由电机驱动仅作转动。
漂浮物分离装置，包括接入处理用水的漂浮物分离池、设置于漂浮物分离池起收集和输送漂浮物中洗离出的下沉成份的平卧安装的D收料螺杆、设置于漂浮物分离池起输送漂浮物中洗离出的下沉成份到池外的与水平面呈倾斜安装的D送料螺杆装置、能将漂浮物顺着水流方向推拨的拨料轮、漂浮物后输送带、漂浮物横向输送分料带、漂浮物纵向输送分料带、以及相匹配的物料输送带和物料堆放区;D送料螺杆装置包括一螺杆及设置该螺杆的一长筒或一长槽; D送料螺杆装置与D收料螺杆组合配装;漂浮物分离池的前端与漂浮物前输送带对位承接;漂浮物后输送带设置于漂浮物分离池的末端，漂浮物横向输送分料带与漂浮物后输送带对位承接，漂浮物纵向输送分料带与漂浮物横向输送分料带对位承接;漂浮物纵向输送分料带的末端与其匹配的物料输送带对位承接，物料输送带将相应的物料输送到对应的物料堆放区;一层所述D收料螺杆顺着漂浮物分离池的长度方向设置于漂浮物分离池中;所述D收料螺杆由电机驱动仅作转动;一条所述D送料螺杆装置连接于漂浮物分离池的靠后端，D送料螺杆装置的螺杆由电机驱动仅作转动。
供水及水处理装置，分别向主分离池、沉水物分离池、悬浮物分离池及漂浮物分离池供水，并对已用过的水回收处理以循环利用。
所述A收料螺杆顺着主分离池的长度方向设置于主分离池中，并设置一层或上下平行的两层，且当设置上下平行的两层所述A收料螺杆时，在两层所述A收料螺杆间还设置中间筛网，所述A收料螺杆由电机驱动仅作转动。
在主分离池的靠中间还设置与水平面呈倾斜安装的第三条A送料螺杆装置，包括在主分离池的靠前端、靠中间及靠后端设置的A送料螺杆装置的螺杆由电机驱动仅作转动;连接于主分离池的靠中间的所述A送料螺杆装置与匹配的物料输送带对位承接，该物料输送带将相应的物料输送到对应的物料堆放区。
水中分离装置、悬浮物分离装置及漂浮物分离装置中的所述拨料轮分别安装于主分离池、悬浮物分离池、漂浮物分离池，包括转轴及紧固于转轴的轮叶，轮叶呈放射状排列设置于轮的外缘，彼此相邻的轮叶之间保持一定间隔，转轴分别设置于主分离池、悬浮物分离池、漂浮物分离池的靠池上缘并由电机驱动，使轮叶转动起划拨悬浮物及漂浮物的作用。
湿法拆包分离装置，包括一长筒状的外罩、外圆筒体及中心转动轴;中心转动轴的轴心顺着外圆筒体的中心线设置，使外圆筒体包套于中心转动轴之外并在两者之间形成能容置垃圾的容置空间;外罩将外圆筒体及中心转动轴罩于其内;中心转动轴及外圆筒体分别绕轴心转动;外圆筒体的内壁上及中心转动轴的外壁上分别制有破袋的刀片;在外圆筒体的内壁制作对垃圾的行走起导向及输送作用的螺纹;外罩内设置喷水装置，并在外圆筒体上开制多个供冲水及部分垃圾甩出的通孔。
所述湿法拆包分离装置、水中分离装置、沉水物分离装置、悬浮物分离装置及漂浮物分离装置的运行由中央控制箱控制。
同现有技术相比，本发明垃圾的水处理系统的有益效果在于：
其一，本发明依据多数国家或地区对生活垃圾袋装及混合收集的现实进行设计，特别适用于对袋装及混合收集的生活垃圾的处理。
其二，利用水压尘除臭，尘土飞扬、臭气熏天的情况彻底改变，环卫人员的工作环境得到根本改善;同时，不会产生“恶二英”等有毒气体，不会产生新的污染，利于环境保护。
其三，利用水对不同比重的垃圾进行分选，将沉水物、悬浮物及漂浮物分离，再利用沉水物分离装置、悬浮物分离装置、漂浮物分离装置分别对沉水物、悬浮物、漂浮物进行二次、三次分选，分选十分彻底。
其四，约占垃圾组分5%的废旧塑料膜袋、发泡塑料分别分选出来予以回收利用，砖、砂等作建材利用，金属类分选出来回收利用，纸品类、碎布类分别分选出来回收利用，花草等有机物、泥等作肥料利用，等等。
其五，分选出来的物料经水清洗，变得干净，利于回收利用;同时对处理用水进行处理后循环利用，既节约水资源，又避免二次污染。
其六，占地少，投资少，便于安装，运营成本低，适宜在城镇推广，为生活垃圾的处理开辟了一条新路.
