申请日2011.08.23
公开(公告)日2012.05.02
IPC分类号C02F1/40
摘要
本实用新型涉及一种污水处理废油回收系统，包括废油池，其创新点在于：还包括一设在废油池内的集油斗，所述集油斗四周安装有浮子;一油水分离器，所述油水分离器的中部安装有进料管，所述进料管的进料端固定在集油斗的底部，所述进料管上安装有泵，所述油水分离器的顶部和底部分别连接有出油管和出水管，所述出油管和出水管的最高点高度相同。使用时，利用浮子和集油斗将进料管的前端固定在废油池的油水分界面处，通过泵将废油和废水抽入油水分离罐，在缓冲罐的作用下，油水在油水分离罐内快速、稳定分层，废油通过出油管排出，而废水通过出水管排入废油池，无需人工操作，废油回收效率高。
权利要求书
1.一种污水处理废油回收系统，包括废油池，其特征在于：还包括一设在废油池内的集油斗，所述集油斗四周安装有浮子;一油水分离器，所述油水分离器的中部安装有进料管，所述进料管的进料端固定在集油斗的底部，所述进料管上安装有泵，所述油水分离器的顶部和底部分别连接有出油管和出水管，所述出油管和出水管的最高点高度相同。
2.根据权利要求1所述的污水处理废油回收系统，其特征在于：所述进料管的出料端安装有缓冲罐。
说明书
一种污水处理废油回收系统
技术领域
本实用新型涉及一种污水处理废油回收系统，特别涉及一种回收效率高且无需人工操作的污水处理废油回收系统。
背景技术
化工企业在生产棕榈油时，会有部分脂肪酸和棕榈油随废水排出，若直接进行处理则造成资源的浪费，需要将废水表面的废油回收。传统的方法采用人工通过容器进行打捞回收，工人劳动强度大，回收效率低。
发明内容
本实用新型要解决的技术问题是提供一种回收效率高且无需人工操作的污水处理废油回收系统。

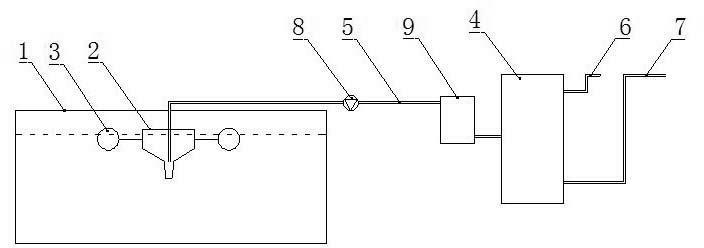

为解决上述技术问题，本实用新型的技术方案为：一种污水处理废油回收系统，包括废油池，其创新点在于：还包括一设在废油池内的集油斗，所述集油斗四周安装有浮子;一油水分离器，所述油水分离器的中部安装有进料管，所述进料管的进料端固定在集油斗的底部，所述进料管上安装有泵，所述油水分离器的顶部和底部分别连接有出油管和出水管，所述出油管和出水管的最高点高度相同。
进一步的，所述进料管的出料端安装有缓冲罐。
本实用新型的优点在于：使用时，利用浮子和集油斗将进料管的前端固定在废油池的油水分界面处，通过泵将废油和废水抽入油水分离罐，在缓冲罐的作用下，油水在油水分离罐内快速、稳定分层，废油通过出油管排出，而废水通过出水管排入废油池，无需人工操作，废油回收效率高。
