申请日2011.08.19
公开(公告)日2012.03.07
IPC分类号C02F9/04; G01N21/80; C02F103/18; C02F1/52; C02F1/66
摘要
本实用新型涉及一种具有pH值测量系统的脱硫废水处理系统，所述脱硫废水处理系统包括依次相连的废水池(11)、中和槽(12)、反应槽(13)、絮凝槽(14)、浓缩澄清池(15)、过滤池(17)和清水池(18)，在所述中和槽(12)中设有中和槽pH测量系统，在所述清水池(18)中设有清水池pH测量系统。与常规的pH测量系统相比，本实用新型的脱硫废水处理系统无需pH计检修平台，因此便于设备的安装，运行维护更方便，延长了pH计使用寿命，降低了能耗。石灰乳液与废水接触、盐酸溶液与上清液接触更充分均匀，反应更彻底充分，pH的控制取得了稳定的控制效果。
权利要求书
1.一种具有pH值测量系统的脱硫废水处理系统，所述脱硫废水处理 系统包括依次相连的废水池(11)、中和槽(12)、反应槽(13)、絮凝槽(14)、 浓缩澄清池(15)、过滤池(17)和清水池(18)，其中所述废水池(11)设有废水 进口，所述清水池(18)设有清水出口，所述浓缩澄清池(15)还与污泥脱水 机(16)连接，其特征在于在所述中和槽(12)中设有中和槽pH测量系统，在 所述清水池(18)中设有清水池pH测量系统。
2.根据权利要求1所述的具有pH值测量系统的脱硫废水处理系统， 其特征在于所述中和槽pH测量系统包括中和槽pH计(3)、石灰乳液投加泵 (1)和分别与所述中和槽pH计(3)、石灰乳液投加泵(1)电连接的中和槽电子 监控装置。
3.根据权利要求1所述的具有pH值测量系统的脱硫废水处理系统， 其特征在于所述清水池pH测量系统包括清水池pH计(9)、盐酸溶液投加泵 (6)和分别与所述清水池PH计(9)、盐酸溶液投加泵(6)电连接的清水池电子 监控装置。
4.根据权利要求2所述的具有pH值测量系统的脱硫废水处理系统， 其特征在于所述中和槽pH计(3)倾斜30°-45°向下安装在所述中和槽(12)的 侧壁上，安装高度为距离槽底300-500mm。
5.根据权利要求3所述的具有pH值测量系统的脱硫废水处理系统， 其特征在于清水池PH计(9)倾斜30°-45°向下安装在所述清水池(18)的侧壁 上，安装高度为距离地面300-500mm。
6.根据权利要求2或3所述的具有pH值测量系统的脱硫废水处理系 统，其特征在于石灰乳液投加泵(1)和/或盐酸溶液投加泵(6)是变频泵。
7.根据权利要求2所述的具有pH值测量系统的脱硫废水处理系统， 其特征在于所述石灰乳液投加泵(1)连接到中和槽(12)的进水管路上。
8.根据权利要求3所述的具有pH值测量系统的脱硫废水处理系统， 其特征在于所述盐酸溶液投加泵(6)连接到过滤池(17)的进水管路上。
说明书
具有pH值测量系统的脱硫废水处理系统
【技术领域】
本实用新型涉及脱硫废水处理系统中的pH值测量系统，具体涉及一 种适用于石灰石-石膏湿法烟气脱硫废水处理技术的具有pH值测量系统 的废水处理系统。
【背景技术】
石灰石-石膏湿法烟气脱硫技术是目前最成熟的烟气脱硫技术之一， 在我国得到广泛应用，火电厂烟气脱硫中石灰石-石膏湿法的市场份额达 92%。在石灰石-石膏湿法烟气脱硫工艺过程中，脱硫装置内的水在循环 过程中会富集多种重金属元素和Cl-离子等。这些重金属元素和离子一方 面加速脱硫设备的腐蚀，另一方面影响石膏产品的品质。脱硫装置通过 排放定量废水解决该问题，所排放的废水经过中和、絮凝、沉淀、过滤 等处理至达标后排放或作为工业用水循环使用。
无论是为了排放或作为工业用水循环使用，在用于处理脱硫装置排 放的废水处理系统中，对废水的pH监测以及控制都是至关重要的。特别 是在该废水处理系统中中和槽和清水池中pH值监测尤为关键。然而，现 有技术中，通常在中和槽和清水池顶部分别安装pH计，此外还需专门设 置安装和检修平台。脱硫废水常处于时断时续状态，运行时常处于较低 水位，而pH探头却不能长期暴露在空气中。这对pH计的使用寿命影响 较大。
【发明内容】
本实用新型的目的是克服现有技术不足，提供一种具有pH值测量系 统的脱硫废水处理系统，所述脱硫废水处理系统包括依次相连的废水池 11、中和槽12、反应槽13、絮凝槽14、浓缩澄清池15、过滤池17和清水 池18，其中所述废水池11设有废水进口，所述清水池18设有清水出口， 所述浓缩澄清池15还与污泥脱水机16连接，在所述中和槽12中设有中和 槽pH测量系统，在所述清水池18中设有清水池pH测量系统。

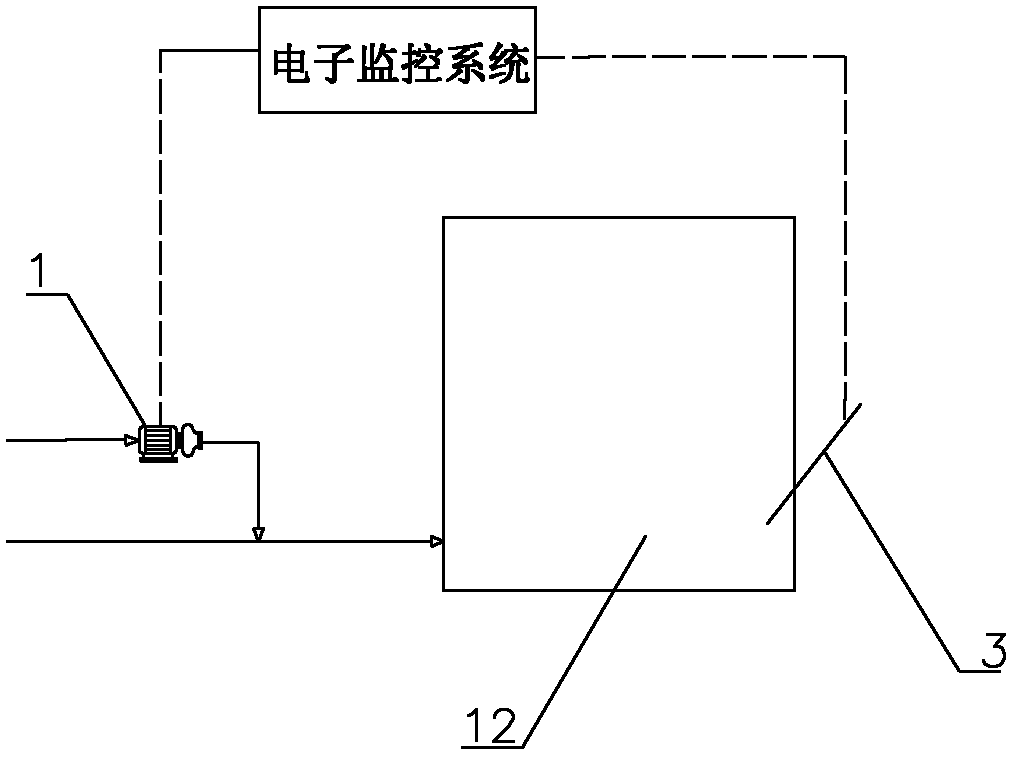

根据上述脱硫废水处理系统的一种优选的具体实施方式，其中中和 槽pH测量系统包括中和槽pH计3、石灰乳液投加泵1和分别与所述中和槽 pH计3、石灰乳液投加泵1电连接的中和槽电子监控装置。所述清水池pH 测量系统包括清水池pH计9、盐酸溶液投加泵6和分别与所述清水池pH计 9、盐酸溶液投加泵6电连接的清水池电子监控装置。
优选地，所述中和槽pH计3和/或清水池pH计9倾斜30°-45°向下安装在 所述中和槽12的侧壁上，安装高度为距离地面300-500mm。特别优选地 45°向下。
作为一种优选的实施方式，石灰乳液投加泵1和/或盐酸溶液投加泵6 是变频泵。其中，所述石灰乳液投加泵1连接到中和槽12的进水管路上， 而盐酸溶液投加泵6连接到过滤池17的进水管路上。
运行时，脱硫废水自流到废水池11中，通过废水输送泵送至中和槽 12，与通过石灰乳液计量泵加入的石灰乳液发生反应后流入反应槽13。 然后与通过有机硫计量泵加入的有机硫溶液反应后流入到絮凝槽14，经 过絮凝剂和助凝剂作用后进入浓缩澄清池15进行沉淀分离。沉淀分离后 的污泥通过污泥输送泵送入污泥脱水机16后形成泥饼外运，上清液则进 入过滤池17，在过滤池17前端通过盐酸溶液投加泵6加入的盐酸溶液，将 pH值回调到出水标准，经过滤后进入到清水池18，达标后排放供电厂综 合利用或排放。
与现有的脱硫废水处理系统中的中和槽pH测量系统相比，本实用新 型的pH计倾斜向下安装在中和槽和清水池侧壁，离地面有一定高度 (300mm～500mm)，从而无需设计pH计检修平台，使废水处理系统便于 运行维护，而且能够有效应对中和槽水位较低的情况，克服了以往pH计 必须安装在出口泵管道上磨损严重的问题，，延长了pH计使用寿命。
在本实用新型的系统中，石灰乳液在进入中和槽前投加到废水管路 中，与废水接触充分，使中和反应更充分彻底。
此外，本实用新型的石灰乳液投加泵采用变频控制，通过调节石灰 乳液计量泵转速控制中和槽pH值在9.0～10.0之间，既取得了稳定的控制效 果，又降低了能耗。而盐酸溶液投加泵也采用变频控制，通过调节盐酸 溶液计量泵转速控制清水池pH值在8.0～9.0之间，既取得了稳定的控制效 果，又降低了能耗。
