申请日2011.03.24
公开(公告)日2011.11.16
IPC分类号C02F11/00; C04B7/43; C02F11/12
摘要
本实用新型涉及一种污泥预处理与水泥窑综合利用的系统。污泥预处理与水泥窑综合利用的系统，其特征在于它包括磨机、储存装置、计量秤、输送装置、除尘器、风机;磨机的输入端前设有板框压滤机或太阳能干化装置，板框压滤机或太阳能干化装置接收污泥，板框压滤机或太阳能干化装置的输出口与磨机的输入端之间由输送装置相连;磨机的物料输出口与储存装置之间由输送装置相连，储存装置与计量秤之间由输送装置相连，计量秤与水泥窑系统的窑头燃烧器或窑尾分解炉或预燃室的输入口之间由输送装置相连。该系统可使污泥得到安全、无害、资源化、节能的处置和利用。
权利要求书 [支持框选翻译]
1.污泥预处理与水泥窑综合利用的系统，其特征在于它包括磨机、储存装置、计量秤、 输送装置、除尘器、风机;磨机的输入端前设有板框压滤机或太阳能干化装置，板框压滤机 或太阳能干化装置接收污泥，板框压滤机或太阳能干化装置的输出口与磨机的输入端之间由 输送装置相连;磨机的物料输出口与储存装置之间由输送装置相连，储存装置与计量秤之间 由输送装置相连，计量秤与水泥窑系统的窑头燃烧器或窑尾分解炉或预燃室的输入口之间由 输送装置相连。
2.根据权利要求1所述的污泥预处理与水泥窑综合利用的系统，其特征在于：所述的磨 机的废气输出口由管道与除尘器的废气输入口相连通;除尘器的废气输出口由管道分别与水 泥窑系统的篦冷机的风机入口、废气净化系统的输入口相连通，管道上设有风机;除尘器的 粉尘输出口与储存装置的输入口由输送装置相连。
3.根据权利要求1所述的污泥预处理与水泥窑综合利用的系统，其特征在于：所述磨机 的热风输入口由管道与热风炉的输出口相连通，热风炉的输入口与窑头篦冷机的废气输出口 相连通。
4.根据权利要求1所述的污泥预处理与水泥窑综合利用的系统，其特征在于：所述磨机 是球磨机或立磨机。
说明书 [支持框选翻译]
污泥预处理与水泥窑综合利用的系统
技术领域
本实用新型涉及一种污泥预处理与水泥窑综合利用的系统。
背景技术
工业废水(包括印染、造纸、皮革、化工和各种机械工业等排放的废水)和生活污水经 过处理后，在污水得到净化的同时，将产生体积占进入污水处理厂污水总量1%左右的污泥， 这类污泥除了含有浓缩的无机和有机污染物外，还含有大量的病原体和多种重金属元素。因 此，对污水处理过程中所产生的污泥进行安全和经济地处置，是污水处理系统的重要组成部 分，如果污泥得不到妥善处理，不仅直接影响到污水处理系统的正常运行，而且会给环境带 来二次污染。
目前，我国对污水处理厂的污泥绝大多数采用弃置或填埋的方法进行处理，只有极小量 的进行干化后用于制作混合肥。由于我国的填埋场标准实施较晚，旧的填埋场接纳污泥，可 能造成大量的污泥污染物随渗滤液从地表进入深层，甚至威胁地下水和江河湖海。有少部分 水泥厂把污泥直接喷入回转窑煅烧，这种方法实现了污泥的安全、无害、资源化处置，但由 于污泥中70-85%水分需要在回转窑内完成蒸发，处置成本高、处理能力小，且容易造成水泥 回转窑系统热工及产品质量波动。污泥燃料化发电亦有应用，但这种方法最终还会产生灰烬， 需要进一步处置;且污泥燃料化过程中依然需要消耗大量热能干化污泥中的水份，没有真正 意义上做到“资源化、节能化”利用。
经对现有技术的文献检索发现，申请号200910100117.6的中国专利公开了一种在水泥生 产中协同处理污泥的方法，该方法是利用现有新型干法水泥熟料生产线生产水泥熟料并协同 处理污泥，将含水率≥70%的造纸污泥直接加入立磨，与水泥原料混合、磨细，制得水泥生料; 但该发明主要针对造纸污泥;
申请号为200710045299的中国专利中公开了脱水污泥配料制得的水泥熟料及其生产方 法，但该方法利用窑尾高温废气作为烘干热源，烘干过程中导致污泥中的NH3，H2S等物质挥 发，极易造成水泥生产过程中的排放超标。
申请号200910102069的中国专利中公开了一种利用水泥厂烟气余热干化污泥与污泥烧 制水泥的方法，将经过干化后的污泥与粘土质和石灰质原料混合成生料，通过碾磨、煅烧、 冷却、粉磨后制成水泥。该法的问题是：污泥作为生料入窑，污泥中的挥发物质在回转窑预 热器低温段就发生分解，进而随废气排出，很难达到安全无害化处理的要求。
发明内容
为克服现有技术的不足，本实用新型的目的在于提供一种污泥预处理与水泥窑综合利用 的系统，该系统可使污泥得到安全、无害、资源化、节能的处置和利用。

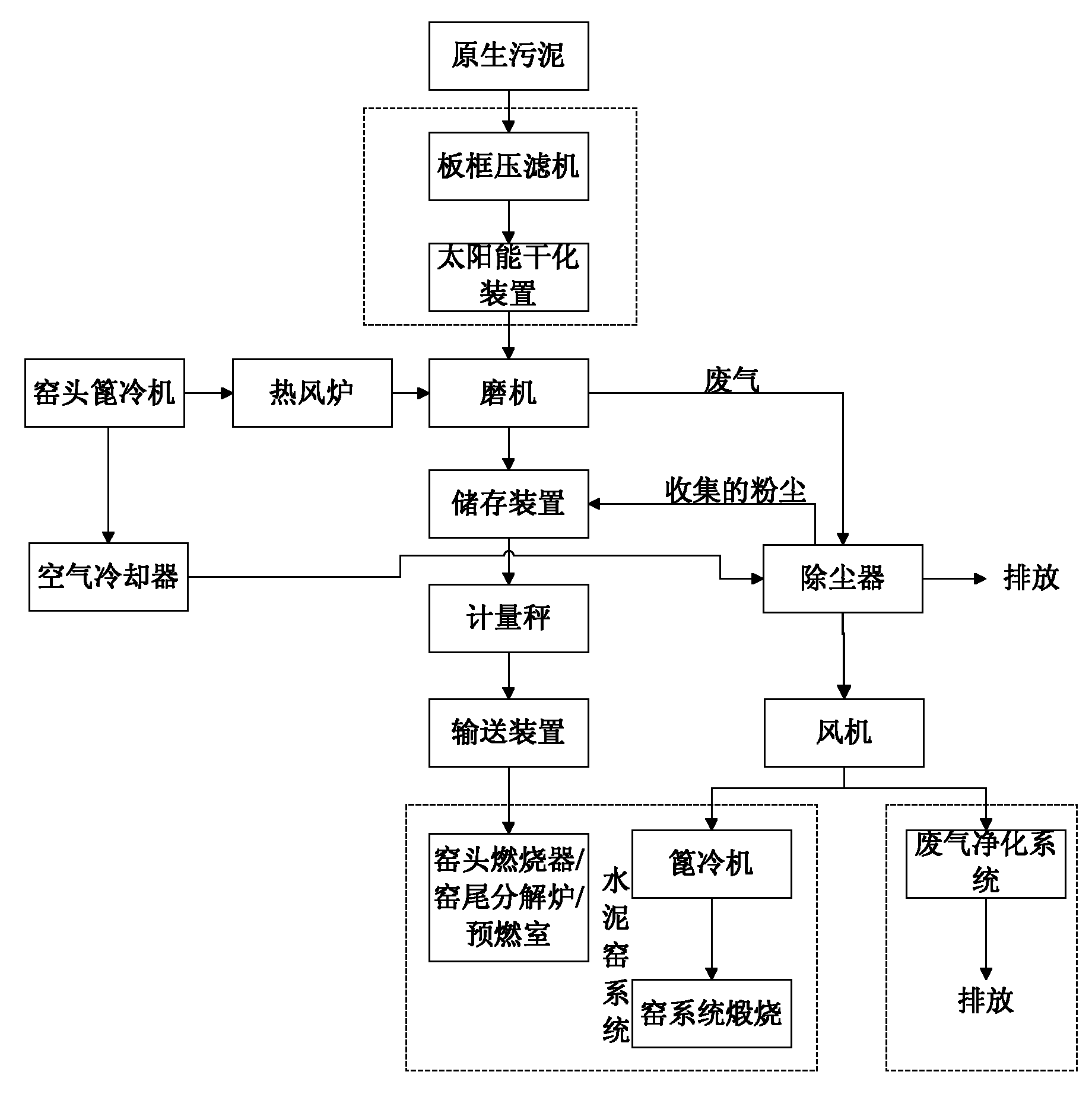

为了实现上述目的，本实用新型所采取的技术方案是：污泥预处理与水泥窑综合利用的 系统，其特征在于它包括磨机、储存装置、计量秤、输送装置、除尘器、风机;磨机的输入 端前设有板框压滤机或太阳能干化装置，板框压滤机或太阳能干化装置接收污泥，板框压滤 机或太阳能干化装置的输出口与磨机的输入端之间由输送装置相连;磨机的物料输出口与储 存装置之间由输送装置相连，储存装置与计量秤之间由输送装置相连，计量秤与水泥窑系统 的窑头燃烧器或窑尾分解炉或预燃室的输入口之间由输送装置相连。
所述的磨机的废气输出口由管道与除尘器的废气输入口相连通;除尘器的废气输出口由 管道分别与水泥窑系统的篦冷机的风机入口、废气净化系统的输入口相连通，管道上设有风 机;除尘器的粉尘输出口与储存装置的输入口由输送装置相连。
所述磨机的热风输入口由管道与热风炉的输出口相连通，热风炉的输入口与窑头篦冷机 的废气输出口相连通。
所述磨机是球磨机或立磨机。
所述的污泥为工业废水(包括印染、造纸、皮革、化工和各种机械工业等排放的废水) 和生活污水经过处理后，所得到的污泥。
本实用新型的有益效果是：
1、采用上述系统，安全、无害、节能，可使污泥得到资源化处理和利用。
2、干化后的污泥作为替代燃料入窑煅烧，实现较高的燃料替代率。
3、充分利用水泥窑系统废气烘干污泥水分，能耗低、处理能力高。处理污泥产生的废气 经过篦冷机的风机进入篦冷机，冷却熟料后作为助燃空气入窑煅烧，减少废气处理量，降低 毒性气体处理设施规格，减少基建投资。
4、本系统同时完成污泥的干化与粉磨，有利于污泥在回转窑中的煅烧。
