申请日2011.03.11
公开(公告)日2011.09.21
IPC分类号C02F9/14; C02F101/10; C01B25/32
摘要
促进方解石对废水中高浓度磷去除的装置，该装置包括反应釜、方解石仓、干粉输送机、硫酸盐储罐、计量泵和压滤机，所述方解石仓出口与反应釜的第一上进口相连，干粉输送机设于方解石仓与反应釜之间，用以控制方解石的输送量，硫酸盐储罐的出口与反应釜的第二上进口相连，硫酸盐储罐与反应釜的连接管道设有计量泵，含磷废水储池的出口与反应釜的下进口相连，含磷废水储池与反应釜的连接管道上设有输送泵，反应釜第一出口与压滤机相连，压滤机的出口与磷酸钙收集罐相连，反应釜第二出口与生化反应池进口相连。
权利要求书

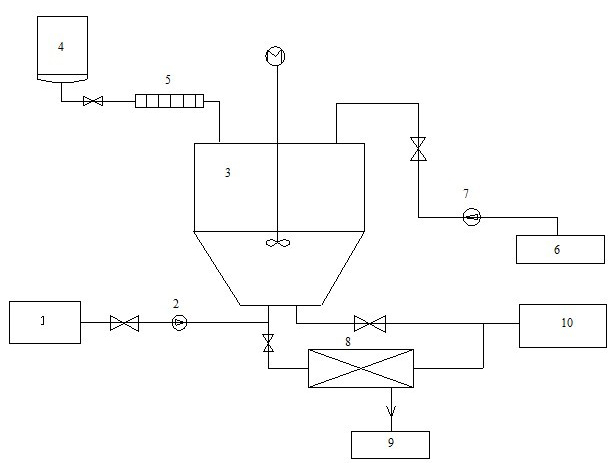

1.促进方解石对废水中高浓度磷去除的装置，其特征在于该装置包括反应釜(3)、方解石仓(4)、干粉输送机(5)、硫酸盐储罐(6)、计量泵和压滤机(8)，所述方解石仓(4)出口与反应釜(3)的第一上进口相连，干粉输送机(5)设于方解石仓(4)与反应釜(3)之间，用以控制方解石的输送量，硫酸盐储罐(6)的出口与反应釜(3)的第二上进口相连，硫酸盐储罐(6)与反应釜(3)的连接管道设有第二计量泵(7)，含磷废水储池(1)的出口与反应釜(3)的下进口相连，含磷废水储池(1)与反应釜(3)的连接管道上设有第一计量泵(2)，反应釜(3)第一出口与压滤机(8)相连，压滤机的出口与磷酸钙收集罐(9)相连，反应釜(3)第二出口与废水生化池(10)进口相连。
2.根据权利要求1所述的促进方解石对废水中高浓度磷去除的装置，其特征在于所述反应釜(3)设有搅拌装置。
说明书
促进方解石对废水中高浓度磷去除的装置
技术领域
本实用新型涉及一种促进方解石对废水中高浓度磷去除的装置。
背景技术
为了控制造成水体富营养化的关键因素磷，人们不断开发出各种除磷技术及装置。专利03131590.9公开了利用陶粒作为晶种，调节pH8.5-10，使磷酸钙覆盖在陶粒表面除磷。专利200710009855.0公开了利用牡蛎壳作为钙资源，与粘土混合制成除磷材料。专利88219312.0公开了一种高压除磷装置，用于金属线、棒、管材拉拔工序前的除磷。专利01227173.x公开了一种高效脱氮除磷的污水处理工艺装置。专利200920147862.1公开了一种污水除磷电解装置。方解石是一新型的天然除磷材料，在自然界中分布广泛，其主要成分为CaCO3，对水体中的磷有较好的除磷效果。已有研究表明方解石适合于底泥覆盖控磷系统中，而不会造成二次污染。目前国内外对方解石除磷应用主要针对低浓度的磷有较好的去除效果。但方解石对高浓度废水除磷速率慢，如何提高方解石对废水中高浓度磷的去除装置未见报道。
实用新型内容
解决的技术问题：本实用新型采用硫酸盐作为促进剂，针对高浓度含磷废水提供一种促进方解石除磷装置。
技术方案：促进方解石对废水中高浓度磷去除的装置，该装置包括反应釜、方解石仓、干粉输送机、硫酸盐储罐、计量泵和压滤机，所述方解石仓出口与反应釜的第一上进口相连，干粉输送机设于方解石仓与反应釜之间，用以控制方解石的输送量，硫酸盐储罐的出口与反应釜的第二上进口相连，硫酸盐储罐与反应釜的连接管道设有计量泵，含磷废水储池的出口与反应釜的下进口相连，含磷废水储池与反应釜的连接管道上设有输送泵，反应釜第一出口与压滤机相连，压滤机的出口与磷酸钙收集罐相连，反应釜第二出口与生化反应池进口相连。所述反应釜设有搅拌装置。
有益效果：本实用新型提供一种促进方解石去除废水中高浓度磷的装置。本装置采用搅拌的方式：将废水与方解石、硫酸盐混匀，搅拌，加快方解石除磷速率，并回收得到磷酸钙盐。
