摘要
本实用新型涉及一种管壳环状夹套式高效污水换热器，在左侧法兰状封盖板和右侧法兰状封盖板之间连接有外管壳式套铜、内管壳式套铜，由外管壳式套铜、内管壳式套铜组成一个环状夹套式容积腔，螺旋盘管套芯作换热芯套装在内管壳式套铜的外部，其二端分别与介质出口和介质进口相连通形成导热介质通道;外管壳式套铜上设有与容积腔相连通的进水口、出水口和排污口，进水口、出水口和环状夹套式容积腔形成污水热源通道。本实用新型有益的效果是：本实用新型结构简单合理，制造简单，换热率高，容积腔小，换热均匀，抗振动性好，使用于现有换热器更新和污水换热器使用。
权利要求书 [支持框选翻译]

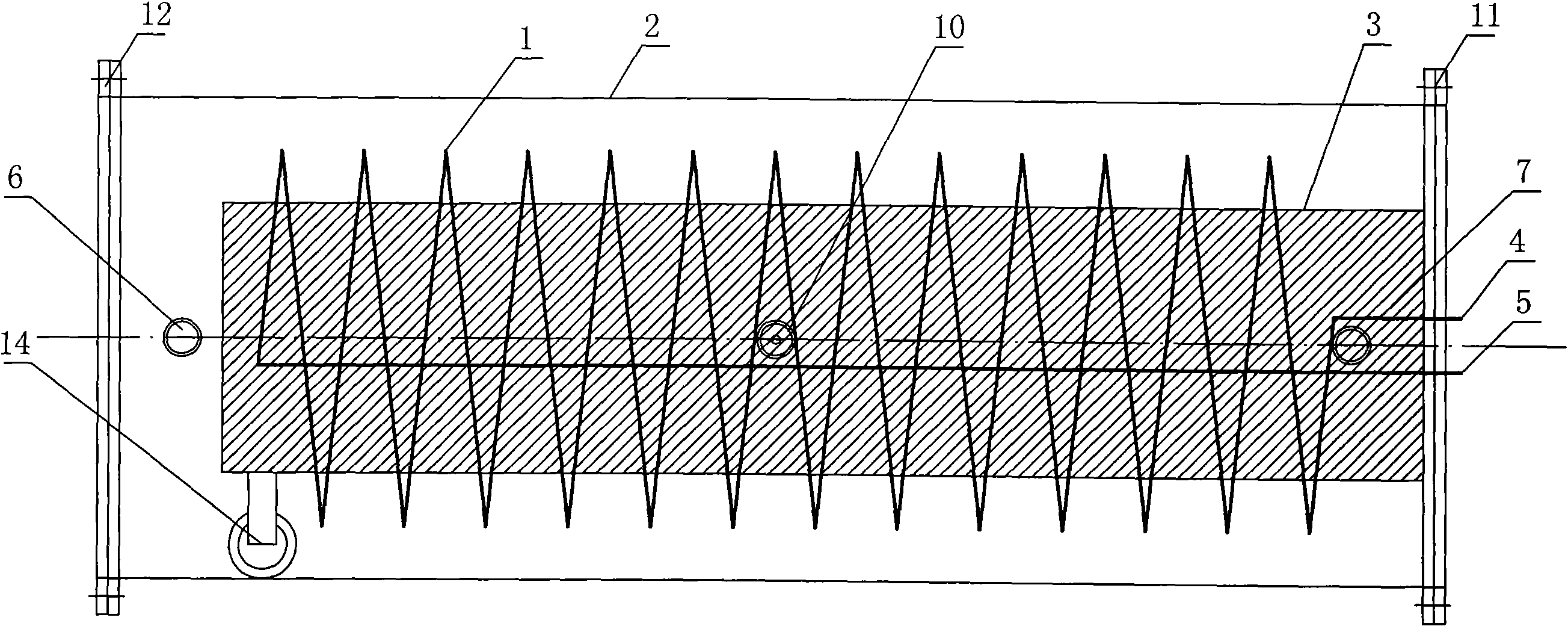

1.一种管壳环状夹套式高效污水换热器，其特征是：在左侧法兰状封盖板(12)和右侧法兰状封盖板(11)之间连接有外管壳式套铜(2)、内管壳式套铜(3)，由外管壳式套铜(2)、内管壳式套铜(3)组成一个环状夹套式容积腔，螺旋盘管套芯(1)作换热芯套装在内管壳式套铜(3)的外部，其二端分别与介质出口(4)和介质进口(5)相连通形成导热介质通道;外管壳式套铜(2)上设有与容积腔相连通的进水口(7)、出水口(6)和排污口(8)，进水口(7)、出水口(6)和环状夹套式容积腔形成污水热源通道。
2.根据权利要求1所述的管壳环状夹套式高效污水换热器，其特征是：所述的出水口(6)连接有排出水管(9)，并伸至容积腔的底部。
3.根据权利要求1所述的管壳环状夹套式高效污水换热器，其特征是：所述外管壳式套铜(2)的中部位置上设有探温口(10)，排污口(8)设置在底部。
4.根据权利要求1所述的管壳环状夹套式高效污水换热器，其特征是：所述介质进口(5)置于换热器的右侧法兰状封盖板(11)上，有一连接直管伸至最左边容器内与螺旋盘管套芯(1)连接，介质出口(4)置于换热器的右侧法兰状封盖板(11)上。
5.根据权利要求1所述的管壳环状夹套式高效污水换热器，其特征是：所述的左侧法兰状封盖板(12)与外管壳式套铜(2)固接，右侧法兰状封盖板(11)与内管壳式套铜(3)固接。
说明书 [支持框选翻译]
管壳环状夹套式高效污水换热器
技术领域
本实用新型涉及换热器领域，主要是一种管壳环状夹套式高效污水换热器。
背景技术
换热器因其广泛用于化工，石油，制药，节能减排，污水回收，暖通，热水工程，生活热水等领域，因而产生了适用于不同场合使用的多种型号规格的冷凝器、蒸发器等通称为换热器;最常见的是污水蒸发器和污水冷凝器，换热器。它是环状夹套式管壳与法兰状封盖板，螺旋状的盘管等构成。虽然具有结构简单，成本低等特点，但耐腐蚀性能好，易于冲洗，不易结污垢，其换热效率高，水容积较小，效率更高。
实用新型内容
本实用新型的目的正是要克服上述技术的不足，而提供一种耐腐蚀、不易结垢的管壳环状夹套式高效污水换热器。
本实用新型解决其技术问题采用的技术方案：这种管壳环状夹套式高效污水换热器，在左侧法兰状封盖板和右侧法兰状封盖板之间连接有外管壳式套铜、内管壳式套铜，由外管壳式套铜、内管壳式套铜组成一个环状夹套式容积腔，螺旋盘管套芯作换热芯套装在内管壳式套铜的外部，其二端分别与介质出口和介质进口相连通形成导热介质通道;外管壳式套铜上设有与容积腔相连通的进水口、出水口和排污口，进水口、出水口和坏状夹套式容积腔形成污水热源通道。
作为优选，所述的出水口连接有排出水管，并伸至容积腔的底部。
作为优选，外管壳式套铜的中部位置上设有探温口，排污口设置在底部。
作为优选，所述介质进口置于换热器的右侧法兰状封盖板上，有一连接直管伸至最左边容器内与螺旋盘管套芯连接，介质出口置于换热器的右侧法兰状封盖板上。
作为优选，所述的左侧法兰状封盖板与外管壳式套铜固接，右侧法兰状封盖板与内管壳式套铜固接。
本实用新型有益的效果是：本实用新型结构简单合理，制造简单，换热率高，容积腔小，换热均匀，抗振动性好，使用于现有换热器更新和污水换热器使用。
