申请日2011.03.15
公开(公告)日2011.12.07
IPC分类号C02F1/40
摘要
本实用新型提供一种厨房用洗刷废水油、水分离箱，在封闭的箱体内装有一支弯折到箱体底部的进水管，其进水口位于箱体上方，箱体内所设排水管弯折在箱体下部，其排水口位于箱体上侧，进水管的出口处装有软体套，以防油质外流，在箱体上设有带旋封盖的清理口，使用时，可将进水管与灶台及洗碗池的排水管相连，排水口与下水道接通。当刷锅水进入箱体后，漂浮的残渣废油位于废水的上方，废水则由排水管排出进入下水道。本产品具有结构简单、安装使用方便和分离效果好的显著特点，可广泛适用于大小酒店及饭馆。
权利要求书 [支持框选翻译]

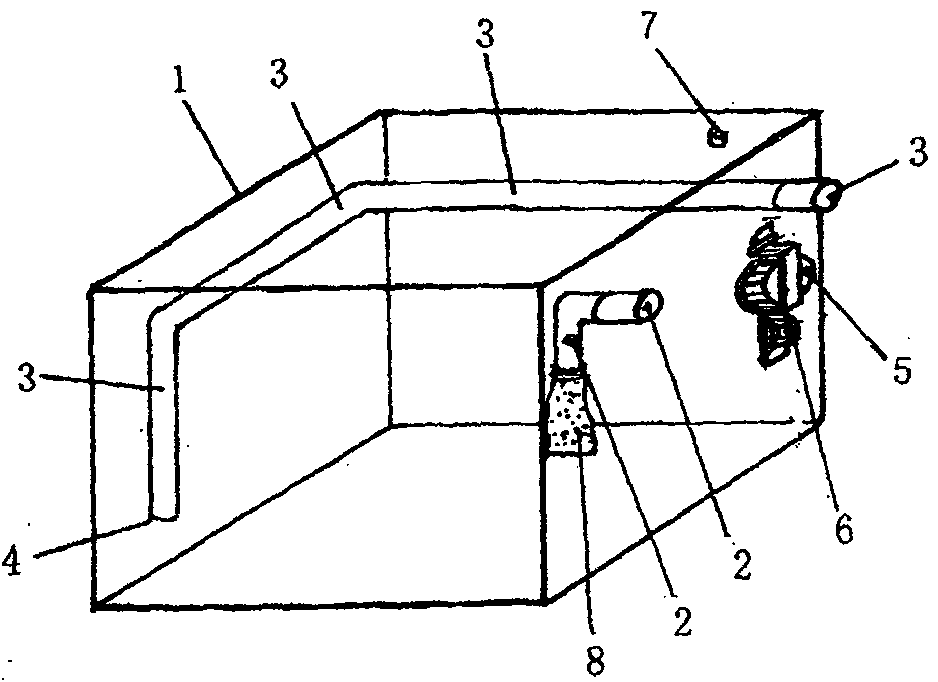

1.一种厨房用洗刷废水油、水分离箱，包括分离箱的箱体(1)和 进水管(2)以及排水管(3)，其特征在于：所述分离箱是一个封闭的箱 体(1)，在箱体(1)上侧设置有一个进水管(2)和一个排水管(3)， 其中排水管(3)进入箱体(1)内弯折后的管头(4)位于箱体(1)下 方。
2.根据权利要求1所述的厨房用洗刷废水油、水分离箱，其特征在 于：在箱体(1)的一侧设置有一个带旋封盖的清理口(5)。
3.根据权利要求2所述的厨房用洗刷废水油、水分离箱，其特征在 于：所设清理口(5)的旋封盖有一个锁扣(6)。
4.根据权利要求1所述的厨房用洗刷废水油、水分离箱，其特征在 于：在箱体(1)的顶部设置有透气孔(7)。
5.根据权利要求1所述的厨房用洗刷废水油、水分离箱，其特征在 于：所述进水管(2)进入箱体(1)后的内端口装有软体套(8)。
说明书 [支持框选翻译]
厨房用洗刷废水油、水分离箱
技术领域
本实用新型涉及一种厨房用洗刷废水油、水分离箱，具体的说是一种可用于酒店和饭馆的厨房用洗刷废水油、水分离箱。
背景技术
在酒店和饭馆炒菜过程中，要不断的洗刷铁锅，饭后要洗刷碗筷。洗刷废水中含有大量的废油和残渣。一般情况下，工作人员都是将废水废渣直接流入下水道，易对环境造成污染，对下水道造成堵塞。
发明内容
本实用新型的目的在于提供一种厨房用洗刷废水油、水分离箱，可将灶台及洗碗池的废油、废渣回收后进行处理。
本实用新型包括分离箱的箱体和进水管以及排水管，所采用的技术方案是：所述分离箱是一个封闭的箱体，在箱体上侧设置有一个进水管和一个排水管，其中排水管进入箱体内弯折后的管头位于箱体下方。在管头下方留有一定的间隙，可用于存放沉淀杂质。
在箱体一侧设置有一个带旋封盖的清理口。
所设清理口的旋封盖有一个锁扣。
在箱体的顶部设置有透气孔。
所述进水管进入箱体后的内端口装有软体套。
本实用新型使用时，进水口直接与灶台及洗碗池的排水管连接，排水口与下水道相接，当灶台废水、废渣进入箱体后，废渣废油会漂浮在上方，废水从箱体下部的排水管经由上侧的排水口排出，从而实现废水、废油的分离，具有结构简单、安装使用方便、分离效果好的显著特点，可广泛使用于大小酒店和饭馆。
