申请日2011.03.10
公开(公告)日2012.09.19
IPC分类号C02F9/14; E03C1/12; E03D1/02
摘要
本发明公开了一种冲厕污水生物处理装置，包括方便器、设在所述方便器上方的高位水箱、设在所述方便器下方的冲厕污水处理机，所述高位水箱和所述冲厕污水处理机之间设有中水回用工序、所述冲厕污水处理机包括上部的分解槽、下部的沉淀槽、中部的搅拌装置和填充在所述分解槽中的过滤材料。本发明的冲厕污水生物处理装置，利用新型的螺旋叠错式过滤材料，进行生物降解污水，达到净水的目的，且通过中水回用工序、达到节水90%以上的目的，且实现污水零排放的效果。
翻译权利要求书
1.一种冲厕污水生物处理装置，其特征在于，包括方便器(1)、 设在所述方便器(1)上方的高位水箱(2)、设在所述方便器(1) 下方的冲厕污水处理机(3)，所述高位水箱(2)和所述冲厕污水处 理机(3)之间设有中水回用工序、所述冲厕污水处理机(3)包括 上部的分解槽(5)、下部的沉淀槽(6)、中部的搅拌装置(7)和填 充在分解槽(5)中的过滤材料(8)。
2.根据权利要求1所述的冲厕污水生物处理装置，其特征在于， 所述搅拌装置(7)上设有搅拌棒。
3.根据权利要求1所述的冲厕污水生物处理装置，其特征在于， 所述冲厕污水处理机(3)的顶面设有给水口(9)和循环水入口(13)、 下部侧面设有排水口(12)和循环水出口(10)、所述循环水入口(13) 与循环水出口(10)间设有循环水回用管道(11)。
4.根据权利要求1所述的冲厕污水生物处理装置，其特征在于， 所述过滤材料(8)为螺旋叠错式过滤材料，所述螺旋叠错式过滤材 料为长条型的薄皮材料沿着线绕组方向缠绕成的螺旋叠错式。
5.根据权利要求4所述的冲厕污水生物处理装置，其特征在于， 所述过滤材料(8)的材质是PVC或ABS。
6.根据权利要求5所述的冲厕污水生物处理装置，其特征在于， 所述过滤材料(8)的比重为0.074～0.189。
7.根据权利要求1或3所述的冲厕污水生物处理装置，其特征在 于，所述冲厕污水处理机(3)中的工作环境温度为22℃～28℃。
说明书
一种冲厕污水生物处理装置
技术领域
本发明属于污水处理领域，具体涉及冲厕污水生物处理装置。
背景技术
目前市场上一般是对公厕、小区住宅、公共建筑的卫生间排出的 污水进行集中处理，处理系统占地面积大、结构复杂、循环水利用 率不高。
目前还不存在占地面积小、有效的节水型冲厕污水处理系统。
发明内容
为克服现有技术中的不足，本发明的目的在于提出一种冲厕污水生物 处理装置，解决了现有技术中占地面积大、处理效率不高的问题。

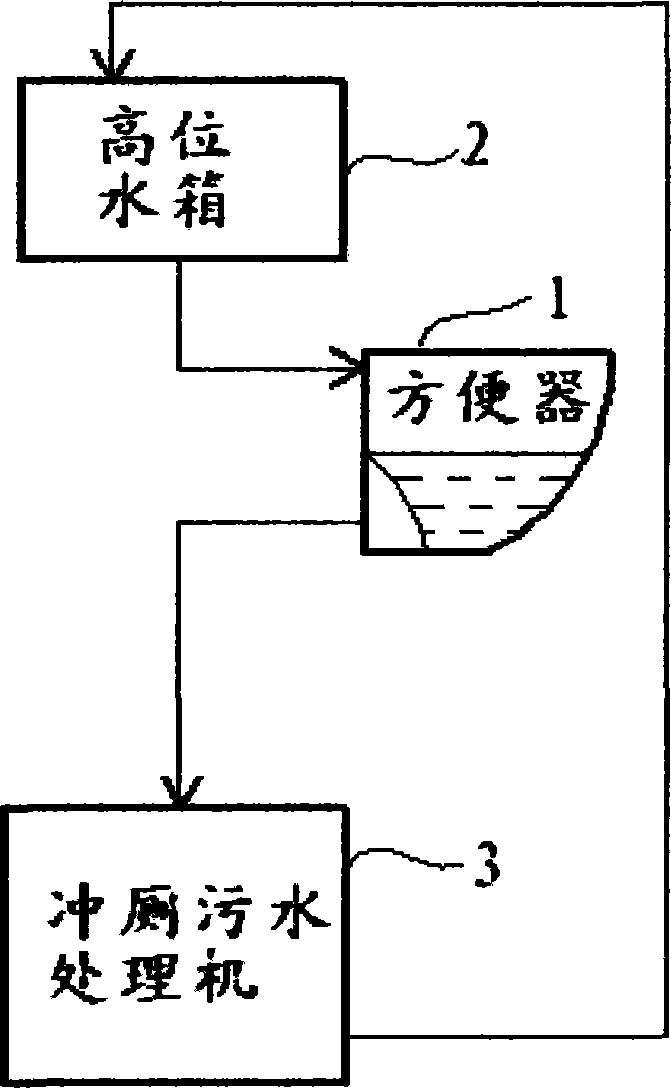

本发明的一种冲厕污水生物处理装置，包括方便器、设在方便 器上方的高位水箱、设在方便器下方的冲厕污水处理机，所述高位 水箱和所述冲厕污水处理机之间设有中水回用工序、所述冲厕污水 处理机包括上部的分解槽、下部的沉淀槽、中部的搅拌装置和填充 在分解槽中的过滤材料。
优选的，所述搅拌装置上设有搅拌棒。
优选的，所述冲厕污水处理机的顶面设有给水口和循环水入口、 下部侧面设有排水口和循环水出口、所述循环水入口与循环水出口 间设有循环水回用管道。
优选的，所述过滤材料为螺旋叠错式过滤材料，所述螺旋叠错 式过滤材料为长条型的薄皮材料沿着线绕组方向缠绕成的螺旋叠错 式。
优选的，所述螺旋叠错式过滤材料的材质是PVC或ABS，比重为 0.074～0.189。
优选的，所述冲厕污水处理机中的工作环境温度为22℃～28℃。
有益效果：冲厕污水生物处理装置，利用新型的螺旋叠错式过滤 材料，进行生物降解污水，达到净水的目的，且通过中水回用工序、 达到节水90%以上的目的，且实现污水零排放的效果。
