申请日2010.10.22
公开(公告)日2011.04.27
IPC分类号F17D1/08
摘要
本发明涉及一种应用于污水处理中曝气池空气管道(4)内的凝污水动态排放装置，包括排水管(1)和压力控制阀(3)，所述排水管(1)的下端开口，其与所述空气管道(4)的底部内壁之间存在间隙;所述压力控制阀(3)设置于所述排水管(1)的上端。本发明的凝污水动态排放系统通过自动开启压力控制阀，调节压力使排水管内的凝污水由液相转移到气相，通过排水管自动排出，然后因为压力变化，压力控制阀自动关闭，以免空气管道中空气逸出;并且当排水管下端与空气管道底部之间的空隙被冷凝水填满或曝气器堵塞时，空气还可经由管壁上的管壁小孔通过，便于空气遇阻时扩散，或通过排水管排出，以免因为空气压力过大造成事故。
翻译权利要求书

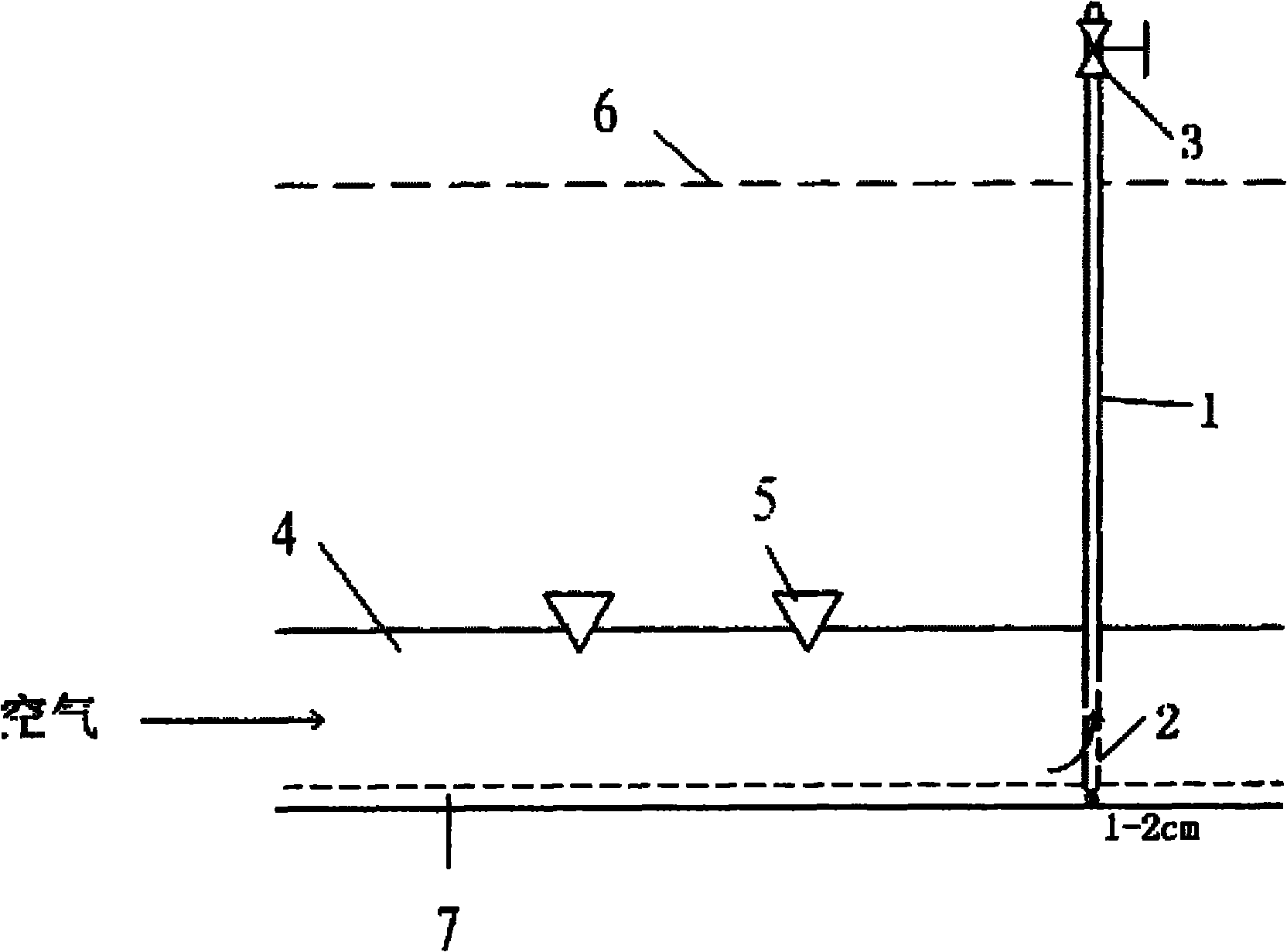

1.一种应用于污水处理中曝气池空气管道(4)内的凝污水动态排放装置，所述凝污水动态排放装置包括排水管(1)和压力控制阀(3)，所述排水管(1)的下端开口，其与所述空气管道(4)的底部内壁之间存在间隙;所述压力控制阀(3)设置于所述排水管(1)的上端。
2.如权利要求1所述的凝污水动态排放装置，其特征在于，所述排水管(1)位于所述空气管道(4)内的部分设有管壁小孔(4)。
3.如权利要求2所述的凝污水动态排放装置，其特征在于，所述管壁小孔(4)沿空气流方向设置。
4.如权利要求1、2或3所述的凝污水动态排放装置，其特征在于，所述排水管(1)的下端与所述空气管道(4)的底部内壁之间的间隙为1～2cm。
5.如权利要求4所述的凝污水动态排放装置，其特征在于，所述压力控制阀(3)位于曝气池的水面(6)以上。
说明书
一种凝污水的动态排放装置
技术领域
本发明涉及水处理技术领域，特别涉及一种应用于污水处理中曝气池空气管道凝污水的动态排放装置。
背景技术
曝气系统作为污水处理系统中的最重要部分，是决定着污水处理系统能否正常运转，能否达标排放的最关键设备。目前城市污水处理厂大部分采用的是各种类型的微孔鼓风曝气工艺，曝气系统所用能耗约占整个污水处理厂总用电量的50～70%，是污水处理厂耗能最大的部分。提高污水处理厂曝气系统的能效，实现曝气系统的节能降耗将对污水处理低碳运行有着重要的意义。目前广泛使用的鼓风曝气系统，是由鼓风机提供经净化的空气，通过管道系统送入微孔曝气器，微孔曝气器将空气分散成气泡，扩散到混合液中，从而使气泡中的氧溶解到混合液中，提供微生物生化反应所需要的溶解氧，同时保证污水的充分混合，使活性污泥处于悬浮状态，通过泥、水、气三相的充分接触，保证活性污泥充分利用水中的溶解氧来分解有机污染物和含N、P的营养物。因此，为了保证曝气系统的高效运行和节能降耗，需要考虑曝气器、鼓风搅拌设备以及整个曝气单元的精确控制等方面的因素。
从鼓风机出来的空气往往温度较高，可高达90℃以上。当热空气进入空气管道中时，温度降低，空气中的水蒸汽易凝结成水而残留在空气管道中。空气在供配管道的输送过程中产生的大量凝污水将占据管道空间，给空气的输送带来很大的额外阻力，从而增加能量的阻力损失，增加鼓风机的能耗。故需要设计一定的排放系统将残留在空气管道中的凝污水排出。
一般污水处理厂往往在空气供配管道的某些地方如曝气池四周处，设置一根排水管，即手动排放的放空系统。该排水管伸入空气管道，离管道底部约1-2cm，利用曝气池水压和管道空气的压力将凝污水压至排水管，通过人工定期开启阀门将凝污水排出。且阀门开启将凝污水排空后需立即关闭，以防止空气逸出。这种设计需要工人定期开关排水管阀门，对工人要求较高，在污水处理厂实际运行中往往效果不佳。有的直接将排水管末端与空气管道相连，不仅不能排除凝污水，还会致使空气逸出。
发明内容
(一)要解决的技术问题
本发明要解决的技术问题是：如何自动、及时地将凝污水从空气管道中排出。
(二)技术方案
为实现上述目的，本发明采用如下技术方案。
本发明提供了一种应用于污水处理中曝气池空气管道内的凝污水动态排放装置，所述凝污水动态排放装置包括排水管和压力控制阀，所述排水管的下端开口，其与所述空气管道的底部内壁之间存在间隙;所述压力控制阀设置于所述排水管的上端。
优选地，所述排水管位于所述空气管道内的部分设有管壁小孔。
优选地，所述管壁小孔沿空气流方向设置。
优选地，所述排水管的下端与所述空气管道的底部内壁之间的间隙为1～2cm。
优选地，所述压力控制阀位于污水处理池的水面以上。
(三)有益效果
本发明的凝污水动态排放系统通过自动开启压力控制阀，调节压力使排水管内的凝污水由液相转移到气相，并通过排水管自动排出，然后因为压力变化，压力控制阀自动关闭，以免空气管道中空气逸出，并且由于压力控制阀自动操作，无须人工操作;并且当排水管下端与空气管道底部之间的空隙被冷凝水填满时，空气还可经由排水管壁上的管壁小孔通过，便于空气遇阻时扩散，或通过排水管排出，以免因为压力过大造成事故。
