申请日2010.11.04
公开(公告)日2011.05.25
IPC分类号A47K11/12; E03F5/042
摘要
本实用新型涉及一种地漏或免冲水小便器的防污水倒流装置，包括带凹槽的外筒体和过滤板，其特征是：所述外筒体出水口连接有膜式密封防污水倒流装置，所述膜式密封防污水倒流装置由环形收液斗和防污水倒流挡板构成，防污水倒流挡板由上膜板和下膜板两部分构成，上膜板和下膜板外表面包覆热塑性弹性塑胶体，防污水倒流挡板的上膜板与环形收液斗出口上端沿固接，下膜板与环形收液斗出口密闭触接，防污水倒流挡板的上膜板和下膜板之间通过非机械式铰链连接。有益效果：可以保证地漏或免冲水小便器在使用过程中不残留液体，最大限度地防止细菌和害虫的滋生;可以有效防止污水倒流;结构简单，成本低，环保，适用国标新要求的直通地漏相关要求。
权利要求书
1.一种地漏或免冲水小便器的防污水倒流装置，包括带凹槽的外筒体和过滤板，其特征是：所述外筒体出水口连接有膜式密封防污水倒流装置，所述膜式密封防污水倒流装置由环形收液斗和防污水倒流挡板构成，所述防污水倒流挡板由上膜板和下膜板两部分构成，上膜板和下膜板外表面包覆热塑性弹性塑胶体，所述防污水倒流挡板的上膜板与环形收液斗出口上端沿固接，下膜板与环形收液斗出口密闭触接，防污水倒流挡板的上膜板和下膜板之间通过非机械式铰链连接。
2.根据权利要求1所述的地漏或免冲水小便器的防污水倒流装置，其特征是：所述上膜板和下膜板的热塑性弹性塑胶体中间分别设有上膜板加强板筋和下膜板加强板筋，上膜板加强板筋和下膜板加强板筋之间距离设有开合间隙，并通过热塑性弹性塑胶体连接成整体。
3.根据权利要求1所述的地漏或免冲水小便器的防污水倒流装置，其特征是：所述环形收液斗由环形连接圆盘和与其连通的排液腔构成，所述排液腔由截面形状呈方形和等腰梯形及三角形构成斗状，其方形上口与环形连接圆盘固接成整体，排液腔出水口端面沿其圆周设有密封刃口，密封刃口上方的环形连接圆盘侧壁上设有防污水倒流挡板连接长槽，所述密封刃口中心最底部设有三角锥状导流柱，所述防污水倒流挡板与排液腔出水口端面的密封刃口及导流柱触接。
说明书
地漏或免冲水小便器的防污水倒流装置
技术领域
本实用新型属于地漏，尤其涉及一种地漏或免冲水小便器的防污水倒流装置 。
背景技术
目前，住居和公共场所使用的排污地漏或公共场所的小便器、洗手池等卫生洁具下水均采用水封式封堵。该种水封方式是利用已用过的污水达到水封的目的。由于污水残留易滋生细菌和害虫或因水封部位水位自然变低，导致下水管道中散发出不良气味，尤其是在住宅管道的使用中，楼层居民之间容易有传染病流行的发生。在使用中较大的昆虫如蟑螂钻入钻出。目前市场有各种地漏与下水管连接的出水口位置均设置有防污水倒流的单向活动板，单向活动板非常容易被污水中的微小杂物卡住，使防溢水活动板处于常开状态，根本起不到封堵污水倒流的作用。本发明人公开了一种地漏或免冲水小便器的无残留装置，包括带凹槽的外筒体和过滤板，所述外筒体内壁置有膜式密封排液装置，所述膜式密封排液装置由环形收液斗和与其连通的排液流道及导流柱组成，所述排液流道口上固定连接有膜状防污水倒流挡板。该结构可以保证地漏或免冲水小便器在使用过程中不残留液体，最大限度地防止细菌和害虫的滋生;封堵不受反水弯水封水位高低的影响，不论是在液体通过该装置流入下水管道时或没有液体流过时都不会发出不良气味;结构简单，成本低，环保，适用国标新要求的直通地漏相关要求。但是该结构要求膜状防污水倒流挡板的制造精度很高，只靠其自身重量很难保证防污水倒流挡板与排液流道口形成严密的线状密封带，影响了整体密封性能。卫生洁具配件中的细小结构缺陷直接影响到整个环境的卫生状态。
实用新型内容
本实用新型的目的在于克服上述技术的不足，而提供一种地漏或免冲水小便器的防污水倒流装置，包覆热塑性弹性塑胶体可以与排液腔出水口端面呈刀刃口状周边密闭接触，可以有效防止污水倒流，不论是在液体通过该装置流入下水管道时或没有液体流过时都不会发出不良气味;方便清洗，防臭性能好。
本实用新型为实现上述目的，采用以下技术方案：一种地漏或免冲水小便器的防污水倒流装置，包括带凹槽的外筒体和过滤板，其特征是：所述外筒体出水口连接有膜式密封防污水倒流装置，所述膜式密封防污水倒流装置由环形收液斗和防污水倒流挡板构成，所述防污水倒流挡板由上膜板和下膜板两部分构成，上膜板和下膜板外表面包覆热塑性弹性塑胶体，所述防污水倒流挡板的上膜板与环形收液斗出口上端沿固接，下膜板与环形收液斗出口密闭触接，防污水倒流挡板的上膜板和下膜板之间通过非机械式铰链连接。
所述上膜板和下膜板的热塑性弹性塑胶体中间分别设有上膜板加强板筋和下膜板加强板筋，上膜板加强板筋和下膜板加强板筋之间距离设有开合间隙，并通过热塑性弹性塑胶体连接成整体。

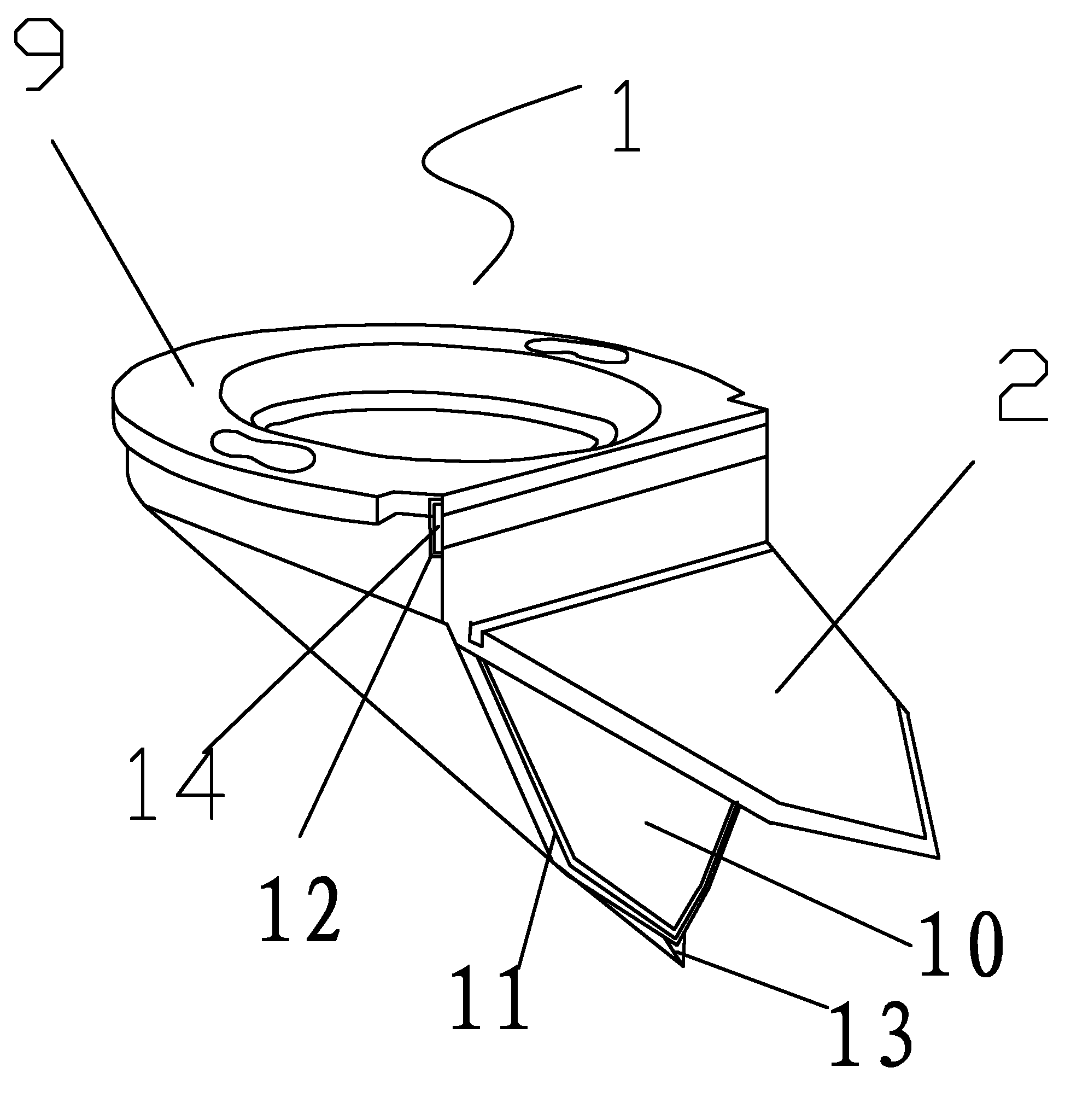

所述环形收液斗由环形连接圆盘和与其连通的排液腔构成，所述排液腔由截面形状呈方形和等腰梯形及三角形构成斗状，其方形上口与环形连接圆盘固接成整体，排液腔出水口端面沿其圆周设有密封刃口，密封刃口上方的环形连接圆盘侧壁上设有防污水倒流挡板连接长槽，所述密封刃口中心最底部设有三角锥状导流柱，所述防污水倒流挡板与排液腔出水口端面的密封刃口及导流柱触接。
有益效果：该结构可以保证地漏或免冲水小便器在使用过程中不残留液体，最大限度地防止细菌和害虫的滋生;封堵不受反水弯水封水位高低的影响，不论是在液体通过该装置流入下水管道时或没有液体流过时都不会发出不良气味，可以有效防止污水倒流;结构简单，成本低，环保，适用国标新要求的直通地漏相关要求。
