申请日2010.09.30
公开(公告)日2012.05.09
IPC分类号C02F11/00
摘要
本发明涉及一种污泥中金属处置装置。包括相互连接的磁场搅拌区和沉淀分层区，所述磁场搅拌区内设有曝气搅拌装置，所述搅拌装置为三个折桨搅拌机，所述分层区内设有两块分层板。本发明利用搅拌机和高频磁场可以快速分离出污泥中的金属元素，结构简单，生产成本低，装置在底部设置同步循环输送带可以防止下层污泥粘附底部，工作效率高。
权利要求书
1.一种污泥中金属处置装置，其特征在于：包括相互连接的磁场 搅拌区和沉淀分层区，所述磁场搅拌区内设有曝气搅拌装置，所述搅 拌装置为三个折桨搅拌机，所述分层区内设有两块分层板。
2.根据权利要求1所述的一种污泥中金属处置装置，其特征在 于：所述磁场搅拌区与水平方向呈10-25°夹角。
3.根据权利要求1所述的一种污泥中金属处置装置，其特征在 于：所述磁场搅拌区为高频脉冲磁场区。
4.根据权利要求1所述的一种污泥中金属处置装置，其特征在 于：所述分层区的上、中、下三层所占空间百分比例为80%、13%、 7%。
5.根据权利要求1所述的一种污泥中金属处置装置，其特征在 于：所述的分层板依次错开并与水平方向呈40-60°夹角。
6.根据权利要求1所述的一种污泥中金属处置装置，其特征在 于：所述装置底部设有同步循环输送带。
说明书
一种污泥中金属处置装置
技术领域
本发明涉及一种污泥处理装置，尤其涉及一种污泥中金属处置装置。
背景技术
近年来，随着大量新建污泥处理设施的投入和运行，污泥产生量成倍的 增加，对污泥的资源化利用已经变得越来越重要，土壤化利用时污泥资源化 的主要途径。厌氧消化可以实现污泥的减量化、无害化和稳定化，并可回收 沼气，是污泥处理最重要的手段之一，但其不能去除污泥中存在的金属元素， 这些元素虽然不是严重的有毒、有害元素，但是随污泥进入土壤后，长期积 累对土壤圈物质循环和土壤生态系统会产生影响，对环境的危害比较大。
发明内容
本发明为了解决以上问题提供了一种结构简单、操作方便的污泥中金属 处置装置。

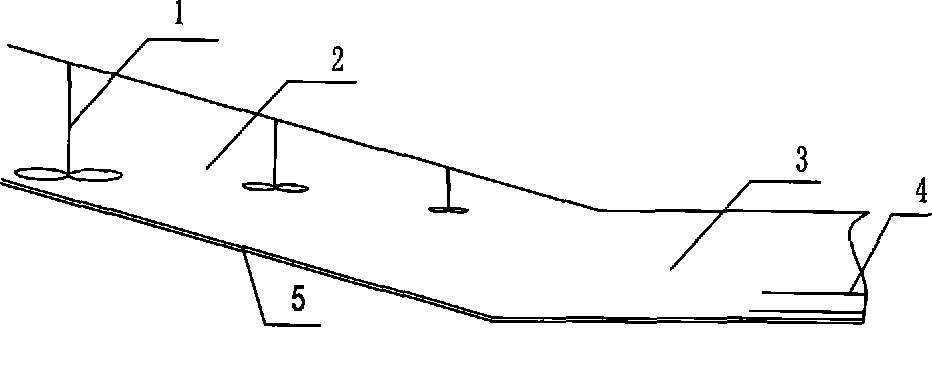

本发明的技术方案是：包括相互连接的磁场搅拌区和沉淀分层区，所述 磁场搅拌区内设有曝气搅拌装置，所述搅拌装置为三个折桨搅拌机，所述分 层区内设有两块分层板。
所述磁场搅拌区与水平方向呈10-25°夹角。
所述磁场搅拌区为高频脉冲磁场区。
所述分层区的上、中、下三层所占空间百分比例为80%、13%、7%。
所述的分层板依次错开并与水平方向呈40-60°夹角。
所述装置底部设有同步循环输送带。
本发明利用搅拌机和高频磁场可以快速分离出污泥中的金属元素，结构 简单，生产成本低，装置在底部设置同步循环输送带可以防止下层污泥粘附 底部，工作效率高。
