申请日2010.08.31
公开(公告)日2011.04.06
IPC分类号C02F1/48; C02F1/72
摘要
本实用新型为一种废水处理用DBD等离子体羟基自由基发生装置，涉及一种自由基发生装置。目的是提供一种等离子体羟基自由基发生装置，能充分的利用DBD使水蒸气形成产生羟基自由基，由于羟基自由基是强氧化剂，可以有效的去处废水中的有害物质，对废水进行净化处理。技术方案是：包括中空的反应器外壳，反应器外壳的两端分别与反应器入口和反应器出口连接，反应器外壳内中部设置有放电极，放电极两旁设置有接地极，放电极和接地极之间形成放电间隙，其中接地极与反应器外壳之间形成密闭的冷却水腔室，冷却水腔室通过冷却水出口和冷却水入口与外界设备连通。本实用新型主要应用于废水处理用羟基自由基的获取。
权利要求书

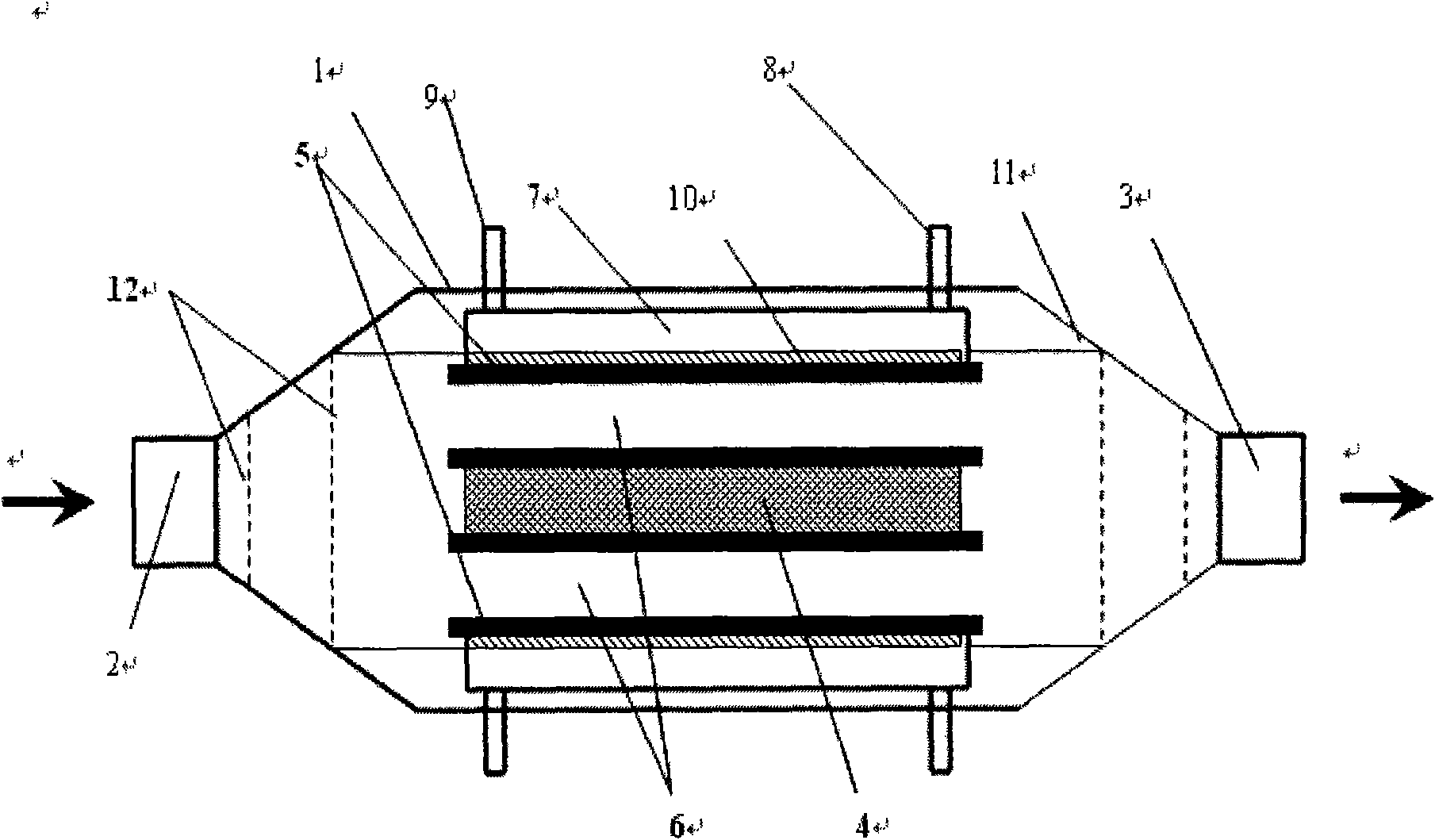

1.一种废水处理用DBD等离子体羟基自由基发生装置，其特征在于包括中空的反应器外壳(1)，反应器外壳(1)的两端分别与反应器入口(2)和反应器出口(3)连接，反应器外壳(1)内中部设置有放电极(4)，放电极(4)两旁设置有接地极(5)，放电极(4)和接地极(5)之间形成放电间隙(6)，其中接地极(5)与反应器外壳(1)之间形成密闭的冷却水腔室(7)，冷却水腔室(7)通过冷却水出口(8)和冷却水入口(9)与外界设备连通。
2.根据权利要求1所述的一种废水处理用DBD等离子体羟基自由基发生装置，其特征在于所述接地极(5)靠放电极(4)的一面设置有纳米粉喷涂层(10)，放电极(4)的双面都设置有纳米粉喷涂层(10)。
3.根据权利要求1或2所述的一种废水处理用DBD等离子体羟基自由基发生装置，其特征在于所述放电极(4)和接地极(5)之间的放电间隙(6)为大小可调的结构。
4.根据权利要求1或2所述的一种废水处理用DBD等离子体羟基自由基发生装置，其特征在于所述反应器外壳(1)与反应器入口(2)以及反应器出口(3)之间通过斗形进出口接头(11)连接，其中斗形进出口接头(11)内设置有气流均布板(12)。
说明书
一种废水处理用DBD等离子体羟基自由基发生装置
技术领域
本实用新型涉及一种自由基发生装置，特别是涉及一种在废水处理领域里等离子体羟基自由基发生装置。
技术背景
DBD是介质阻挡放电(Dielectric Barrier Discharges)的英文简写，又叫无声放电，是一种典型的非平衡态交流气体放电。DBD是一种产生大气压非平衡等离子体的可靠、经济的方法，所以被广泛应用于臭氧合成、大功率紫外及真空紫外光源、水处理和环境保护等领域。
羟基是由氢氧原子组成的原子团簇物质，具有极强的氧化能力。羟基自由基的特点是强氧化剂(E0=+2.80V)：参与的化学反应属于游离基反应，速度极快;剩余羟基最终生产物是O2、H2O。由于羟基具有极强的氧化能力，药剂用量低;与菌、藻等微生物的化学反应属于游离基反应，杀灭微生物的反应速度极快;剩余羟基最终生产物是O2、H2O，不存在有毒残留物等问题。因此，羟基自由基的获取是一种可以用来治理赤潮、压载水、污水资源化等方面的理想方法。
实用新型内容
本实用新型的目的是提供一种等离子体羟基自由基发生装置，能充分的利用DBD使水蒸气形成产生羟基自由基，由于羟基自由基是强氧化剂，可以有效的去处废水中的有害物质，对废水进行净化处理。
为实现上述目的，本实用新型采用的技术方案是：一种废水处理用DBD等离子体羟基自由基发生装置，包括中空的反应器外壳，反应器外壳的两端分别与反应器入口和反应器出口连接，反应器外壳内中部设置有放电极，放电极两旁设置有接地极，放电极和接地极之间形成放电间隙，其中接地极与反应器外壳之间形成密闭的冷却水腔室，冷却水腔室通过冷却水出口和冷却水入口与外界设备连通。
所述接地极靠放电极的一面设置有纳米粉喷涂层，放电极的双面都设置有纳米粉喷涂层。
所述放电极和接地极之间的放电间隙为大小可调的结构。
所述反应器外壳与反应器入口以及反应器出口之间通过斗形进出口接头连接，其中斗形进出口接头内设置有气流均布板。
从上述本实用新型的上述结构特征可以看出，其优点是：结构简单，操作方便，能有效快速的获取羟基自由基，在废水处理的工艺中起到至关重要的作用。
