申请日2010.07.30
公开(公告)日2010.11.24
IPC分类号C02F9/02; C02F1/00; C02F1/44
摘要
本发明公开了一种家用净水处理装置，包括熔喷芯滤桶、单向阀、中空纤维膜组件、压力传感器和隔膜式气压罐，所述熔喷芯滤桶的出水端通过连通管与中空纤维膜组件的进水端连通，所述单向阀安装于所述连通管上，所述超滤膜组件的出水端连接有净化水管，所述压力传感器和隔膜式气压罐安装于净化水管上。本发明的有益效果是：通过熔喷滤芯和中空纤维膜的两级处理，使出水水质达到国家饮用水标准;杂用水龙头打开后，中空纤维膜可得到正洗和反冲，保证中空纤维膜的正常运行，延长装置的使用寿命，同时冲洗出水可作为生活杂用水，节约了淡水资源;通过采用压力传感的控制方式，自动实现水泵启闭，节能节水，避免了水箱造成的二次污染。
翻译权利要求书

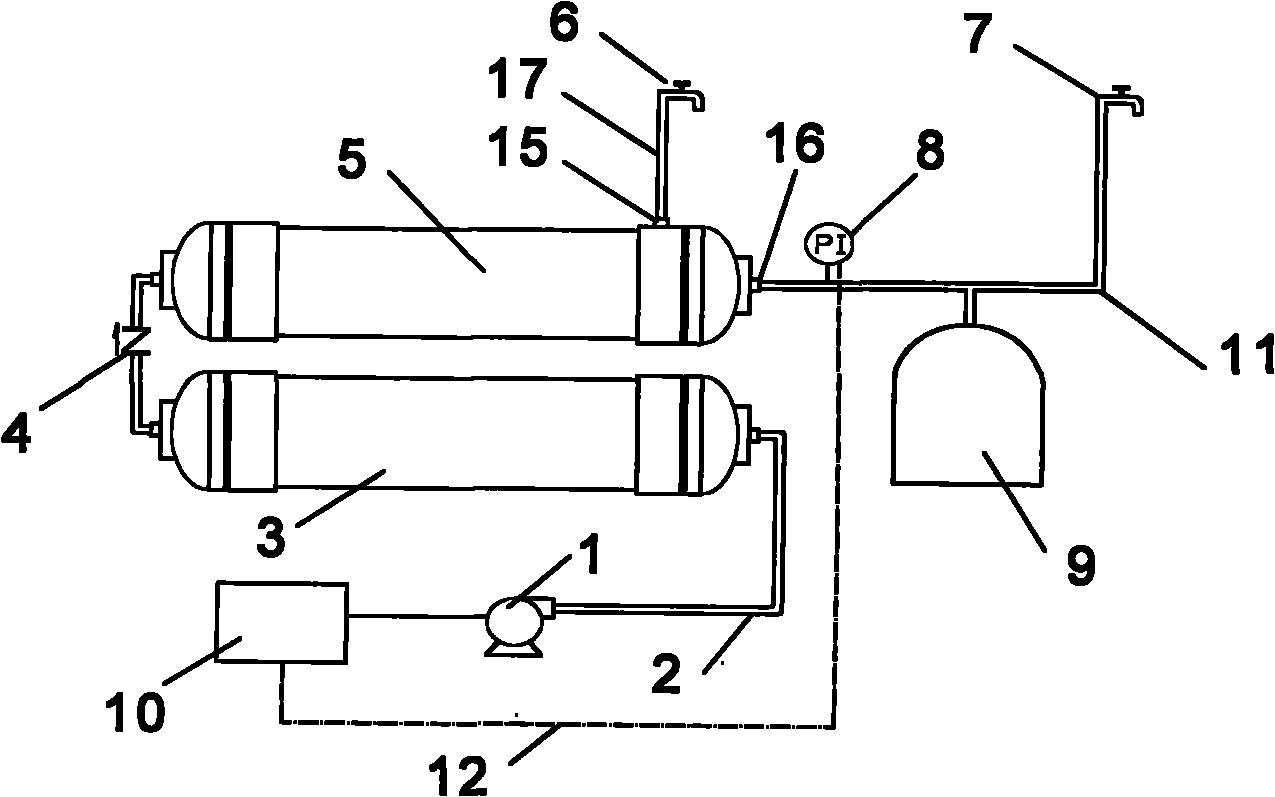

1.一种家用净水处理装置，其特征是：包括熔喷芯滤桶(3)、单向阀(4)、中空纤维膜组件(5)、压力传感器(8)和隔膜式气压罐(9)，所述熔喷芯滤桶(3)的出水端通过连通管与中空纤维膜组件(5)的进水端连通，所述单向阀(4)安装于所述连通管上，所述超滤膜组件(5)的出水端连接有净化水管(11)，所述压力传感器(8)和隔膜式气压罐(9)安装于净化水管(11)上。
2.根据权利要求1所述的一种家用净水处理装置，其特征是：还包括提升泵(1)，所述提升泵(1)通过进水管(2)与所述熔喷芯滤桶(3)连通，所述提升泵(1)与所述压力传感器(8)连接。
3.根据权利要求2所述的一种家用净水处理装置，其特征是：还包括控制器(10)，所述控制器(10)与所述提升泵(1)电连接，所述控制器(10)与所述压力传感器(8)连接。
说明书
一种家用净水处理装置
技术领域
本发明涉及一种家用净水处理装置，尤其涉及一种适用于雨水及其他家庭自备井作为水源的家用净水装置。
背景技术
水资源是人类赖以生存的根本，对于海岛村镇，淡水资源尤为宝贵。以舟山海岛村镇为例，为了保证淡水的供应，每家每户基本都备有水缸、设有水窖，将雨季屋面雨水径流收集储存起来，以备干旱时使用。然而，由于雨水径流长期储存于水窖中，卫生条件无法得到有效保证，又没有余氯等消毒药剂的保护，水质的生物稳定性和化学稳定性较差，极易孳生两虫、水蚤、红虫、藻类、细菌甚至病毒等微生物。缺乏有效管理的水窖甚至成了蚊蝇繁殖场所，造成水质进一步恶化。而海岛村镇住户往往不经处理直接将其作为饮用水源，严重威胁着广大农民群众的身体健康。
目前，在农村饮用水领域超滤膜水处理装置受到了极大的关注。超滤膜水处理装置能有效地去除水中的颗粒物，使出水浊度降低至0.1NTU以下，并能去除大分子有机污染物，几乎100%的截留两虫、水蚤、红虫、藻类、细菌甚至病毒等微生物。各种以超滤膜为主要处理单元的家用净水处理装置也应运而生，然而，这些超滤膜家用水处理装置一般没有正洗反冲功能，超滤膜在长期使用后，膜表面截流了大量的杂质和有机物，这些杂质又为细菌提供了繁殖的平台，导致了超滤膜通量的降低甚至堵塞，过水能力大大减小，最终造成失效。同时，目前某些家用净水装置设置了水箱，易造成二次污染，且家用净水装置价格昂贵，也阻碍了超滤膜在农村地区的推广和应用。
发明内容
本发明要解决的技术问题是提供一种家用净水处理装置，尤其是针对以雨水或其他自备井水作为水源的家用净水处理装置。
本发明解决其技术问题所采取的技术手段是：该家用净水处理装置包括熔喷芯滤桶、单向阀、中空纤维膜组件、压力传感器和隔膜式气压罐，所述熔喷芯滤桶的出水端通过连通管与中空纤维膜组件的进水端连通，所述单向阀安装于所述连通管上，所述超滤膜组件的出水端连接有净化水管，所述压力传感器和隔膜式气压罐安装于净化水管上。
进一步地，本发明还包括提升泵，所述提升泵通过进水管与所述熔喷芯滤桶连通，所述提升泵与所述压力传感器连接。
进一步地，本发明还包括控制器，所述控制器与所述提升泵电连接，所述控制器与所述压力传感器连接。
与现有家用水处理装置相比，本发明具有以下优点和积极效果：
(1)能有效净化水源，且造价低廉、安装方便，易拆卸，便于滤芯的更换和清洗。
(2)本发明装置维持在一定压力范围，保证正常的供水水头，同时也避免频繁用水造成的水泵频繁启闭，提高了水泵使用寿命。
(3)实现了中空纤维膜的正洗和反冲等维护功能，出水用于杂用水，充分利用了淡水资源。
(4)通过采用压力传感的控制方式，自动实现水泵启闭，节能节水，避免了水箱造成的二次污染。
