公开(公告)日2013.05.01
IPC分类号B01D25/30; B01D25/12
摘要
本实用新型公开了一种化纤企业污水处理用的压滤系统，包括污水池和压滤机，还包括中间罐，所述污水池通过第一管道连接中间罐;第一管道上设有输送泵;所述中间罐与压滤机之间设有第二管道，在第二管道上设有压滤泵和压力传感器，所述压力传感器的信号输入到一个PID调节仪，该PID调节仪的输出端通过一个变频器与所述压滤泵的电机电连接;所述第二管道长度小于第一管道。这种压滤系统相比于现有技术多设置了一个中间罐，且中间罐可以设置在与压滤机较近的位置，由于中间罐与压滤机之间的距离远小于现有技术中污水池和压滤机的距离，因此压力调节更为灵敏，使得压滤机进口处的压力能有效地与实际工作状态相配合，提高其工作效率。
权利要求书

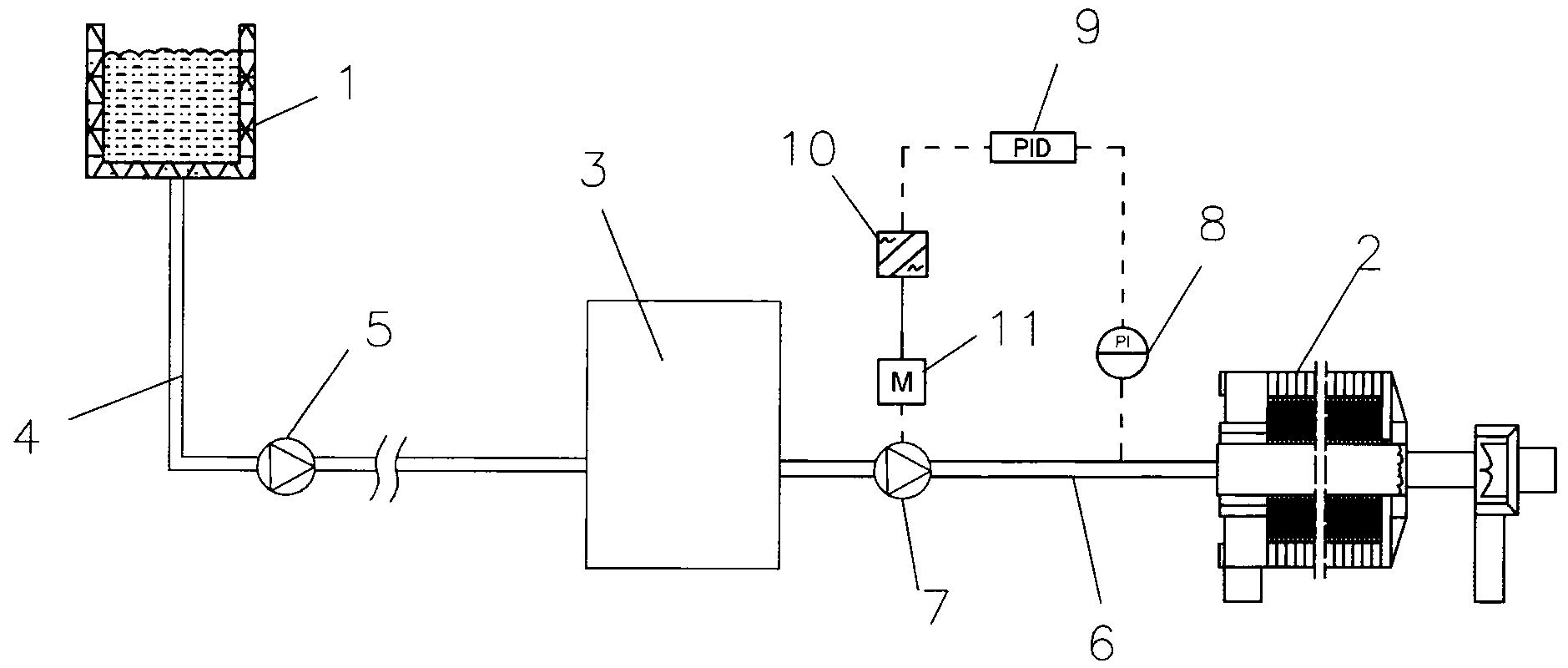

1.一种化纤企业污水处理用的压滤系统，包括污水池(1)和压滤机(2)，其特征是还包括 中间罐(3)，所述污水池(1)通过第一管道(4)连接中间罐(3);第一管道(4)上设 有输送泵(5);所述中间罐(3)与压滤机(2)之间设有第二管道(6)，在第二管道(6) 上设有压滤泵(7)和压力传感器(8)，所述压力传感器(8)的信号输入到一个PID调 节仪(9)，该PID调节仪(9)的输出端通过一个变频器(10)与所述压滤泵(7)的电 机(11)电连接;所述第二管道(6)长度小于第一管道(4)。
2.根据权利要求1所述的化纤企业污水处理用的压滤系统，其特征是所述中间罐(3)上设 有液位传感器(12)，所述液位传感器(12)的信号输入到一个PLC控制器(13)，该PLC 控制器(13)的输出端与所述输送泵(5)的电机(14)电连接。
3.根据权利要求1或2所述的化纤企业污水处理用的压滤系统，其特征是所述第二管道(6) 长度为3米至5米。
说明书
化纤企业污水处理用的压滤系统
技术领域
本实用新型涉及一种化纤企业污水 处理系统，尤其是一种化纤企业污水处 理用的压滤系统。
背景技术
随着社会的进步，化纤行业有了较大的发展，化纤污水的处理问题也日益被 重视;这对污水处理系统提出了更高的要求，污水处理系统也需要不断的改良 以适应新的时代需求。
中国专利“压滤机进料装置(200920313283.X)”公开了一种压滤系统，其 包括污水池和压滤机，污水池和压滤机通过管道连通，在管道靠近污水池的一 侧设有输送泵，并在管道上设置了压力传感器与输送泵组成闭环压力控制，以 解决管道上压力不稳对压滤机和输送泵产生影响的问题。该专利技术优于传统 技术，但存在一个弊端：即输送管道较长，压力调节不可避免地存在滞后，使 得压滤机进口处的压力仍然不能有效地与实际工作状态相配合，因此有必要对 现有的压滤系统进行改进。
发明内容
本实用新型的目的是为了解决上述技术的不足而设计的一种压力调节更为 灵敏的化纤企业污水处理用的压滤系统。
本实用新型所设计的化纤企业污水处理用的压滤系统，包括污水池和压滤 机，还包括中间罐，所述污水池通过第一管道连接中间罐;第一管道上设有输 送泵;所述中间罐与压滤机之间设有第二管道，在第二管道上设有压滤泵和压 力传感器，所述压力传感器的信号输入到一个PID调节仪，该PID调节仪的输 出端通过一个变频器与所述压滤泵的电机电连接;所述第二管道长度小于第一 管道。其中输送泵用于将污水从污水池输送至中间罐，压滤泵用于将污水从中 间罐输送至压滤机。
作为优选：
所述中间罐上设有液位传感器，所述液位传感器的信号输入到一个PLC控 制器，该PLC控制器的输出端与所述输送泵的电机电连接;
所述第二管道长度为3米至5米;
本实用新型所设计的化纤企业污水处理用的压滤系统，相比于现有技术多 设置了一个中间罐，且中间罐可以设置在与压滤机较近的位置，第二管道用于 连接压滤机和中间罐，在第二管道上设置了与现有技术一样的一个PID调节系 统，由于中间罐与压滤机之间的距离远小于现有技术中污水池和压滤机的距离， 因此压力调节更为灵敏，使得压滤机进口处的压力能有效地与实际工作状态相 配合，提高其工作效率。
